SSR-S Радиаторы охлаждения

Раздел:

Информация
Документация
Смотрите также

Радиаторы охлаждения предназначены для отвода тепла выделяемого при работе полупроводниковых приборов, в данном случае твердотельных реле.

Радиаторы охлаждения необходимо использовать при постоянной нагрузке более 5А. В противном случае возможен выход из строя твердотельного реле из-за перегрева. Заявленный номинальный ток реле способно коммутировать при температуре не более 40ºС. При увеличении температуры реле снижается его пропускная способность из расчета 20-25% на каждые 10ºС. При температуре ≈80ºС его пропускная способность по току сводится к нулю и как следствие выход из строя. Чтобы избежать перегрева реле, его необходимо устанавливать на радиатор охлаждения.

Монтируемое тв реле	однофазное 1 шт x GDH
Макс. ток реле	≤5А
Размеры	14х80х45мм
Масса	55г

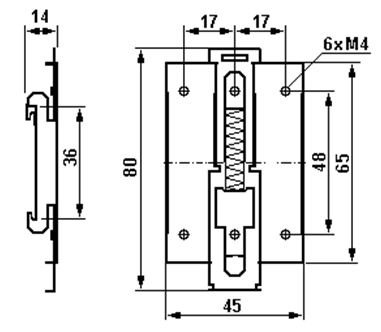

Габаритные размеры
