EPC
Прямой шестигранный фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет;
Шестигранник - ключ 10-24 мм.

Фитинг	Резьба		Трубка
EPC04-01	1/8"	9,729 мм	Ø4
EPC04-02	1/4"	13,158 мм	Ø4
EPC06-01	1/8"	9,729 мм	Ø6
EPC06-02	1/4"	13,158 мм
EPC06-03	3/8"	16,663 мм
EPC06-04	1/2"	20,956 мм
EPC08-01	1/8"	9,729 мм	Ø8
EPC08-02	1/4"	13,158 мм
EPC08-03	3/8"	16,663 мм
EPC08-04	1/2"	20,956 мм

Фитинг	Резьба		Трубка
EPC10-01	1/8"	9,729 мм	Ø10
EPC10-02	1/4"	13,158 мм
EPC10-03	3/8"	16,663 мм
EPC10-04	1/2"	20,956 мм
EPC12-02	1/4"	13,158 мм	Ø12
EPC12-03	3/8"	16,663 мм
EPC12-04	1/2"	20,956 мм
EPC14-03	3/8"	16,663 мм	Ø14
EPC14-04	1/2"	20,956 мм	Ø14
EPC16-03	3/8"	16,663 мм	Ø16
EPC16-04	1/2"	20,956 мм	Ø16

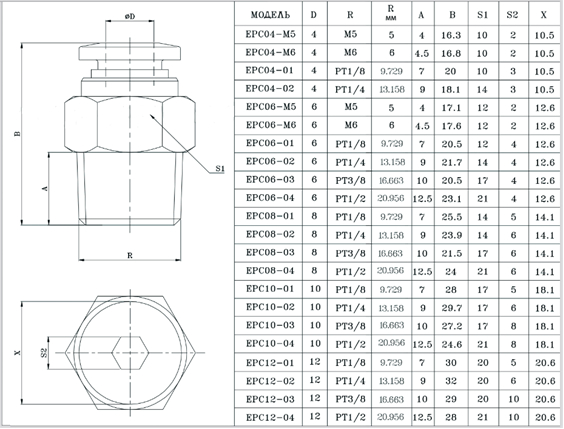

Размеры:

EPC-G
Прямой шестигранный фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть;
Шестигранник - ключ 10-24 мм.

Фитинг	Резьба		Трубка
EPC04-GM5	М5	5 мм	Ø4
EPC04-GM6	М6	6 мм
EPC 04-G01	1/8"	9,729 мм
EPC04-G02	1/4"	13,158 мм
EPC06-GM5	М5	5 мм	Ø6
EPC06-GM6	М6	6 мм
EPC06-G01	1/8"	9,729 мм
EPC06-G02	1/4"	13,158 мм
EPC06-G03	3/8"	16,663 мм
EPC06-G04	1/2"	20,956 мм
EPC08-G01	1/8"	9,729 мм	Ø8
EPC08-G02	1/4"	13,158 мм
EPC08-G03	3/8"	16,663 мм
EPC08-G04	1/2"	20,956 мм

Фитинг	Резьба		Трубка
EPC10-G01	1/8"	9,729 мм	Ø10
EPC10-G02	1/4"	13,158 мм
EPC10-G03	3/8"	16,663 мм
EPC10-G04	1/2"	20,956 мм
EPC12-G02	1/4"	13,158 мм	Ø12
EPC12-G03	3/8"	16,663 мм
EPC12-G04	1/2"	20,956 мм
EPC14-G03	3/8"	16,663 мм	Ø14
EPC14-G04	1/2"	20,956 мм	Ø14
EPC16-G03	3/8"	16,663 мм	Ø16
EPC16-G04	1/2"	20,956 мм	Ø16

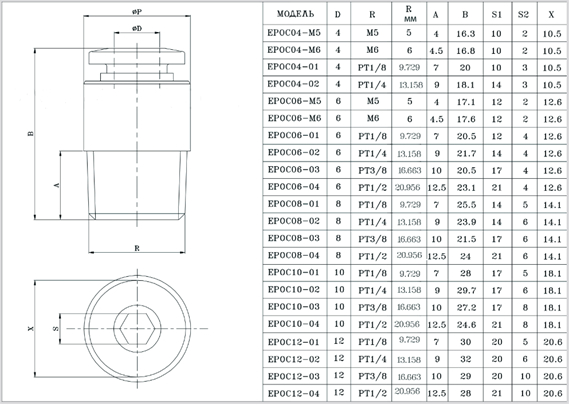

Размеры:

EPOC
Прямой круглый фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Фитинг	Резьба		Трубка
EPOC04-01	1/8"	9,729 мм	Ø4
EPOC04-02	1/4"	13,158 мм	Ø4
EPOC06-01	1/8"	9,729 мм	Ø6
EPOC06-02	1/4"	13,158 мм
EPOC06-03	3/8"	16,663 мм
EPOC08-01	1/8"	9,729 мм	Ø8
EPOC08-02	1/4"	13,158 мм
EPOC08-03	3/8"	16,663 мм
EPOC08-04	1/2"	20,956 мм

Фитинг	Резьба		Трубка
EPOC10-01	1/8"	9,729 мм	Ø10
EPOC10-02	1/4"	13,158 мм
EPOC10-03	3/8"	16,663 мм
EPOC10-04	1/2"	20,956 мм
EPOC12-02	1/4"	13,158 мм	Ø12
EPOC12-03	3/8"	16,663 мм
EPOC12-04	1/2"	20,956 мм
EPOC14-03	3/8"	16,663 мм	Ø14
EPOC14-04	1/2"	20,956 мм	Ø14
EPOC16-03	3/8"	16,663 мм	Ø16
EPOC16-04	1/2"	20,956 мм	Ø16

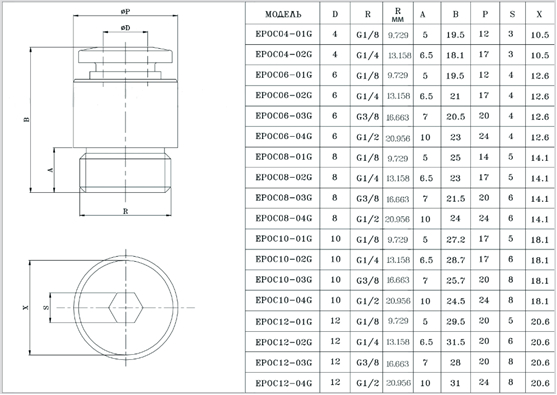

Размеры:

EPOC-G
Прямой круглый фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Фитинг	Резьба		Трубка
EPOC04-GM5	M5	5 мм	Ø4
EPOC04-G01	1/8"	9,729 мм
EPOC04-G02	1/4"	13,158 мм
EPOC06-GM5	M5	5 мм	Ø6
EPOC06-G01	1/8"	9,729 мм
EPOC06-G02	1/4"	13,158 мм
EPOC06-G03	3/8"	16,663 мм
EPOC08-G01	1/8"	9,729 мм	Ø8
EPOC08-G02	1/4"	13,158 мм
EPOC08-G03	3/8"	16,663 мм
EPOC08-G04	1/2"	20,956 мм

Фитинг	Резьба		Трубка
EPOC10-G01	1/8"	9,729 мм	Ø10
EPOC10-G02	1/4"	13,158 мм
EPOC10-G03	3/8"	16,663 мм
EPOC10-G04	1/2"	20,956 мм
EPOC12-G02	1/4"	13,158 мм	Ø12
EPOC12-G03	3/8"	16,663 мм
EPOC12-G04	1/2"	20,956 мм
EPOC14-G04	1/2"	20,956 мм	Ø14
EPOC16-G03	3/8"	16,663 мм	Ø16
EPOC16-G04	1/2"	20,956 мм	Ø16

Размеры:

EPMF
Прямой шестигранный фитинг
с монтажной гайкой;
"Трубка - внутренняя резьба";
Монтажная гайка - ключ 14-24мм.

Фитинг	Резьба		Трубка
EPMF04-01	1/8"	8,567 мм	Ø4
EPMF04-02	1/4"	11,446 мм	Ø4
EPMF06-01	1/8"	8,567 мм	Ø6
EPMF06-02	1/4"	11,446 мм
EPMF06-03	3/8"	14,951 мм
EPMF08-01	1/8"	8,567 мм	Ø8
EPMF08-02	1/4"	11,446 мм
EPMF08-03	3/8"	14,951 мм
EPMF08-04	1/2"	18,632 мм

Фитинг	Резьба		Трубка
EPMF10-01	1/8"	8,567 мм	Ø10
EPMF10-02	1/4"	11,446 мм
EPMF10-03	3/8"	14,951 мм
EPMF10-04	1/2"	18,632 мм
EPMF12-02	1/4"	11,446 мм	Ø12
EPMF12-03	3/8"	14,951 мм
EPMF12-04	1/2"	18,632 мм
EPMF14-04	1/2"	18,632 мм	Ø14
EPMF16-04	1/2"	18,632 мм	Ø16

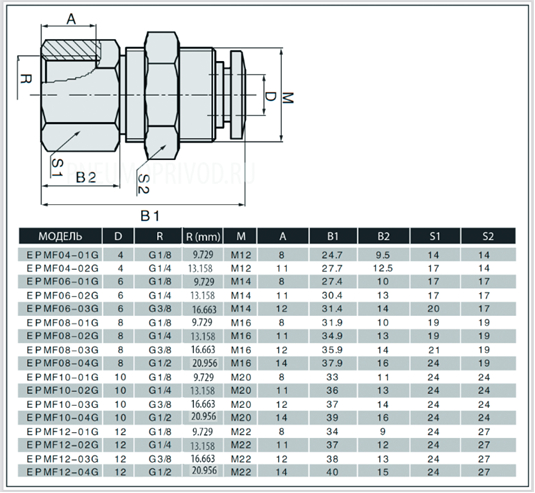

Размеры:

EPCF
Прямой шестигранный фитинг;
"Трубка - внутренняя резьба";
Шестигранник - ключ 12-30мм.

Фитинг	Резьба		Трубка
EPCF04-01	1/8"	8,567 мм	Ø4
EPCF04-02	1/4"	11,446 мм	Ø4
EPCF06-01	1/8"	8,567 мм	Ø6
EPCF06-02	1/4"	11,446 мм
EPCF06-03	3/8"	14,951 мм
EPCF08-01	1/8"	8,567 мм	Ø8
EPCF08-02	1/4"	11,446 мм
EPCF08-03	3/8"	14,951 мм
EPCF08-04	1/2"	18,632 мм

Фитинг	Резьба		Трубка
EPCF10-01	1/8"	8,567 мм	Ø10
EPCF10-02	1/4"	11,446 мм
EPCF10-03	3/8"	14,951 мм
EPCF10-04	1/2"	18,632 мм
EPCF12-02	1/4"	11,446 мм	Ø12
EPCF12-03	3/8"	14,951 мм
EPCF12-04	1/2"	18,632 мм
EPCF16-03	3/8"	14,951 мм	Ø16
EPCF16-04	1/2"	18,632 мм	Ø16

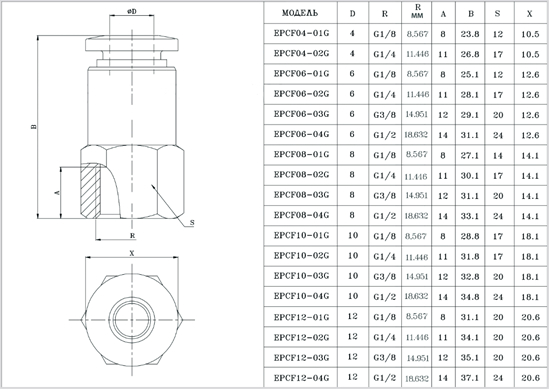

Размеры:

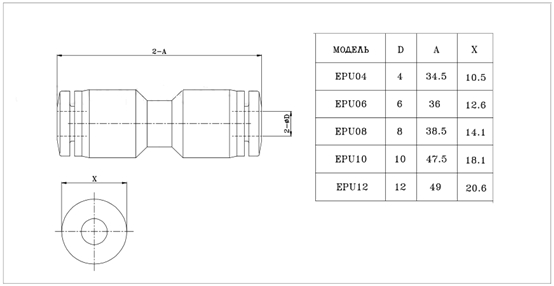

EPU
Прямой круглый
фитинг-соединитель для
соединения двух трубок
ОДИНАКОВОГО диаметра.

Фитинг	Трубка
EPU04	Ø4
EPU06	Ø6
EPU08	Ø8
EPU10	Ø10

Фитинг	Трубка
EPU12	Ø12
EPU14	Ø14
EPU16	Ø16

Размеры:

EPG
Прямой круглый
фитинг-переходник для
соединения двух трубок
РАЗНОГО диаметра.

Фитинг	Трубка	Трубка
EPG06-04	Ø6	Ø4
EPG08-04	Ø8	Ø4
EPG08-06	Ø8	Ø6
EPG10-06	Ø10	Ø6

Фитинг	Трубка	Трубка
EPG10-08	Ø10	Ø8
EPG12-10	Ø12	Ø10
EPG16-12	Ø16	Ø12
EPG16-14	Ø16	Ø14

Размеры:

EPIJ
Прямой круглый
фитинг-переходник для
соединения двух цанговых
фитингов под трубки
ОДИНАКОВОГО диаметра.

Фитинг	Трубка
EPIJ06	Ø6

Фитинг	Трубка
EPIJ08	Ø8

EPIG
Прямой круглый
фитинг-переходник для
соединения двух цанговых
фитингов под трубки
РАЗНЫХ диаметров.

Фитинг	Трубка	Трубка
EPIG06-04	Ø6	Ø4
EPIG08-06	Ø8	Ø6

Фитинг	Трубка	Трубка
EPIG10-08	Ø10	Ø8

EPKGJ
Прямой круглый
фитинг-переходник для
соединения трубки и цангового
фитинга РАЗНОГО диаметра.

Фитинг	Вставное соединение	Трубка
EPKGJ08-04	Ø8	Ø4
EPKGJ08-04	Ø8	Ø6

ESPU
Прямой пневматический
стоп-фитинг для соединения
трубок ОДИНАКОВОГО диаметра.
При отсоединении трубки
на выходе поток воздуха
блокируется.

Фитинг	Трубка	Трубка
ESPU 06	Ø6	Ø6
ESPU 08	Ø8	Ø8

EPM
Прямой фитинг-соединитель;
"Трубка - трубка";
Для соединения двух трубок одинакового диаметра;
Монтажная гайка - есть (под ключ 14-24мм).

Фитинг	Трубка
EPM04	Ø4
EPM06	Ø6
EPM08	Ø8
EPM10	Ø10

Фитинг	Трубка
EPM12	Ø12
EPM14	Ø14
EPM16	Ø16

Размеры:

EHC
Прямой фитинг-штуцер;
"Трубка - наружная резьба".

Фитинг	Трубка (внутр. диаметр)	Резьба
EHC-01 d=6	Ø6	1/8"	9,729 мм
EHC-01 d=8	Ø8	1/8"	9,729 мм
EHC-02 d=8	Ø8	1/4"	13,158 мм

Фитинг	Трубка (внутр. диаметр)	Резьба
EHC-02 d=10	Ø10	1/4"	13,158 мм
EHC-03 d=10	Ø10	3/8"	16,663 мм
EHC-04 d=12	Ø12	1/2"	20,956 мм
