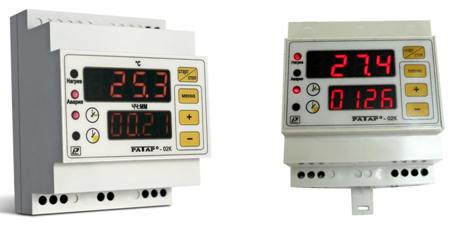

Ратар-02К Терморегулятор со встроенным таймером для саун и фитобочек

Раздел:

В качестве датчика температуры в приборе применяется датчик температуры на основе полупроводникового чувствительного элемента ТС1047.

Информация
Документация
Смотрите также

Терморегулятор с таймером Ратар-02К применяется в качестве блока управления:

электрическими каменками для бань и саун,
парогенераторами для саун, бань, фитобочек,
ИК-нагревателями саун,
водонагревателями,
электрическими термокамерами
и другими системами.

Ратар-02К имеет два независимых канала управления: канал терморегулятора и канал таймера с двумя временными уставками. При соединении последовательно двух выходных каналов получаем прибор для управления электрокаменкой. При включении прибора начнет работать таймер, задающий временную задержку до включения терморегулятора. Далее включается терморегулятор, а таймер начинает отсчитывать время до выключения электрокаменки.

Используя два канала раздельно можно управлять работой фитобочки. Терморегулятор поддерживает температуру в парогенераторе. Таймер открывает-закрывает кран подачи пара в бочку, задавая тем самым время проведения процедуры. Наличие в приборе входа от датчика уровня позволяет автоматически контролировать уровень воды в парогенераторе. Наличие входа от внешнего термовыключателя позволяет повысить безопасность от превышения температуры, например, в сауне.

Дополнительные возможности:

автоматическое включение нагрузки через заданное время;
автоматическое отключение нагрузки через заданное время;
отключение нагрузки в случае аварийных режимов:
- срабатывание защитного термовыключателя;
- выход из строя датчика температуры;
- уровень воды ниже нормы.

Терморегулятор Ратар-02К снабжен двумя дополнительными входами: для подключения датчика уровня (кондуктометрического, поплавкового и т.д.), для подключения термовыключателя (например, термовыключатель с температурой размыкания контактов 140°С для сауны).

Два цифровых индикатора позволяют одновременно отслеживать температуру и время.

Терморегулятор со встроенным таймером Ратар-02К может использоваться для управления работой электрической каменки совместно с датчиком температуры для сауны ТС.п/п.Сауна.

Особенности:

два независимых канала управления
два цифровых индикатора
две уставки по времени
вход от датчика уровня
вход от термовыключателя
разрешение 0,1°С
управления работой электрической каменки совместно с Датчиком температуры ТС.п/п.Сауна (заказывается отдельно)

Модификация:

Ратар-2К	Тип выходного устройства канала терморегулятора	Максимальный ток нагрузки
РАТАР-02К-Р	Электромагнитное реле	— 7,0 А при 220 В 50Гц и cos φ ≥ 0,6 для нормально замкнутых контактов; — 10,0 А при 220 В 50Гц и cos φ ≥ 0,6 для нормально разомкнутых контактов
РАТАР-02К-С	Симистор	200 мА при 220 В 50 Гц

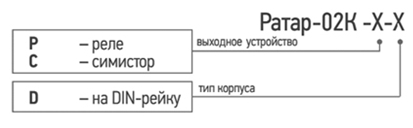

Обозначение при заказе:

Технические характеристики:

Диапазон измерения и регулирования температуры	-40…+125°С
Точность измерения температуры	±3°С
Разрешение по температуре	0,1°С
Диапазон задания гистерезиса	1…20°С с шагом 0,1°С
Диапазон задания времени: до включения: до выключения:	0…24ч. с шагом 1 мин. 1 мин. … 6 ч. с шагом 1 мин.
Ток нагрузки	электромагнитное реле – до 10А, симистор: - до 200mА
Напряжение питания	85…250 В перемен.тока или 120...250 В пост.тока

Применение: Регулятор температуры с таймером Ратар-02К создан специально для предприятий, изготавливающих электрокаменки саун, парогенераторы, водонагреватели, а также для компаний, занимающихся строительством и монтажом бань, саун, парилен и т.д.
