Разделители мембранные

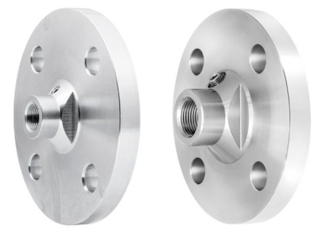

Мембранные разделители сред, фланцевое присоединение Тип РМ

Раздел:

Разделители мембранные

• Информация
• Документация
• Смотрите также

•

  Область применения: все отрасли промышленности, где требуется защита прибора.

  При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

  Характеристики:

  Диапазон рабочих давлений, МПа

  Средние и низкие РМ-С21	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
  	ТВ	−0,1…0
  	ТМВ	−0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4
  	РПД-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
  Средние РМ-С21м	ТМ	0…0,6 / 1 / 1,6 / 2,5
  	ТМВ	−0,1...0,5 / 0,9 / 1,5 / 2,4
  	РПД-И	0…0,6 / 1 / 1,6 / 2,5

  Диапазон рабочих температур, °C В соответствии с выбранным средством измерений Фланец Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы Мембрана Нержавеющая сталь 008Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой Резьба присоединения Внутренняя M20×1,5 Заливное отверстие Есть Разделительная жидкость ПМС–20 (ГОСТ13032–77) Объем, вытесняемый под действием максимального давления, мл 2,5

  Дополнительная погрешность, вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) Варианты поставки — без средства измерений — в сборе со средством измерений* — в сборе со средством измерений* и соединительным рукавом (длина 2 / 3 / 4 / 5 м) * — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии) Техническая документация ТУ 4212-004-4719015564-2013

  Мембранные разделители сред РМ-С21

  Тип	Присоединение	Присоединение к средству измерений — к процессу
  РМ-С21	фланцевое	внутренняя М20×1,5 — фланец
  РМ-С21м

  Карта заказа

  Тип	разделитель мембранный			РМ
  Диапазон давлений, МПа	Средние и низкие	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5	С
  		ТВ	−0,1…0
  		ТМВ	−0,1...0,3 / 0,5 / 0,9 /1,5 / 2,4
  		РПД-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
  Присоединение	фланцевое			2
  Заливное отверстие	есть			1
  Исполнение (габариты)	стандартное			–
  	уменьшенное			м

  Пример обозначения:
  РМ – С 2 1
