  БПГ24 можно использовать как для питания линии RS485, так и отдельных, входящих в нее приборов. Может применяться в жестких условиях эксплуатации.

  Блоки питания БПГ 24 предназначены для питания стабилизированным напряжением постоянного тока 24В различных радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).

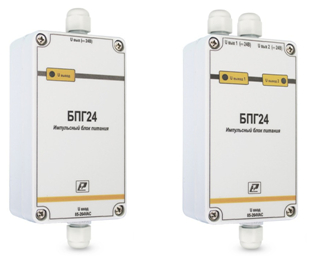

  Приборы выпускаются в герметичном настенном корпусе.

  Особенности:

  • 1 или 2-х канальные
  • Выходное напряжение 24В
  • Мощность: 5Вт, 15Вт или 30Вт
  • Герметичный настенный корпус
  • Использование в жестких условиях эксплуатации (-40…+60°С)

  Технические характеристики:

  Параметр	БПГ 24-5	БПГ 24-15	БПГ 24-30
  Количество каналов	1, 2	1, 2	1
  Номинальное напряжение, В	24
  Номинальный ток, А	0,2	0,6	1,3
  Номинальная мощность, Вт	5	15	30
  Уровень пульсации выходного напряжения, мВ	200		240
  Допустимое отклонение напряжения, %	±2,5
  Напряжение питания переменного тока, В	85 ~ 264
  Электрическая прочность изоляции: вход–выход, кВ	3
  Диапазон рабочих температур, °С - С - Р	от –30 до +50 от –40 до +60
  Степень защиты корпуса	IP54
  Средний срок службы	5 лет
  Габаритные размеры, не более, мм	115х65х40
  Масса, не более, кг	0,30

  Применение:

  Блоки питания импульсные герметичные БПГ 24 используются для построения "распределенных" систем контроля и автоматизации на базе физического интерфейса RS485. Блоки питания БПГ 24 можно использовать как для питания линии RS485, так и отдельных, входящих в нее приборов. Может применяться в жестких условиях эксплуатации.

  Применяется в Распределенной системе контроля ПАС-ДВТ

  На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

  • удобный монтаж
  • высокая гибкость
  • высокая функциональность
  • низкая стоимость

  Состав системы:

  1. Модуль коммутационный МК-1
     Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
  2. Блок питания БПГ 24
     Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
  3. Преобразователь аналоговых сигналов ПАС-01.RS
     Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
  4. Преобразователь аналоговых сигналов ПАС-01.RS.P
     Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
  5. Измеритель температуры и отн.влажности ИВИТ-М.RS
  6. Измеритель температуры и отн.влажности ИВИТ-М.RS.P
     Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
  7. Программа-конфигуратор ПАС-ДВТ
     Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.

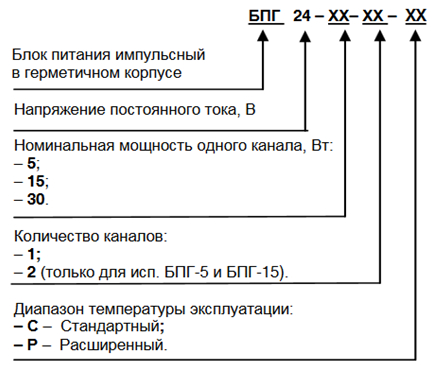

  Обозначение при заказе:



  Пример записи прибора при заказе:

  Блок питания импульсный в герметичном корпусе БПГ 24, номинальной мощностью 15 Вт, с двумя каналами, расширенного диапазона эксплуатации.
  – Блок питания импульсный в герметичном корпусе БПГ 24 –15–2–Р
