ПАС-01-RS Преобразователь аналоговых сигналов

Раздел:

Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

Информация
Документация
Смотрите также

Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.

Прибор представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS–485. ПАС–01-RS предназначен для преобразования аналогового сигнала с 1 универсального входа, с возможностью подключения:

термометров сопротивлений (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0 …5 мА, 0 …20 мА, 4–20 мА);
уровня напряжений (0 …1 В, –50 …+50 мВ).

ПАС-01-RS — имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS485 и для подключения к нему датчика. Прибор может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.

Протокол связи, используемый для передачи информации о результатах измерения, Modbus, класс реализации — BASIC.

Дополнительные опции:

Р — работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор).

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

преобразование сигнала датчика;
измерение физических параметров объекта, контролируемых входными первичными преобразователями;
цифровая фильтрация измеренных параметров от промышленных импульсных помех;
коррекция измеренных параметров для устранения погрешности первичного преобразователя;
формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
передача информации о значении измеренной датчиком величины через протокол Мodbus в верхний уровень телемеханики;
изменение значений программируемых параметров с помощью программы конфигурирования;
изменение значений программируемых параметров с помощью программы конфигурирования и их сохранение в энергонезависимой памяти устройства.

Программное обеспечение:

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа обеспечивает задание следующих параметров:

адрес прибора в сети;
скорость обмена;
тип подключенного к прибору датчика;
период опроса датчика;
параметры цифровой фильтрации;
нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
задание уставок регулирования для приборов, имеющих опцию «Р»;
включение-выключение контактов реле для приборов, имеющих опцию «Р»;
задание параметров для работы с FTP-сервером.

Особенности:

Цифровая фильтрация измеренных параметров от промышленных импульсных помех
Коррекция измеренных параметров для устранения погрешности первичного преобразователя
Формирование аварийного сигнала при обнаружении неисправности первичного преобразователя
Высокая точность преобразования сигнала
Гальванически-развязанный выход
Простой и понятный интерфейс пользователя
Компактный корпус

Технические характеристики:

Диапазон напряжений питания	9... 30 В
Номинальное напряжение питания	24 В
Количество измерительных каналов	1
Погрешность преобразования: - для термопреобразователей сопротивления - для термоэлектрических преобразователей - для сигналов тока и напряжения	не более ±0,25 % не более ±0,5°С не более ±0,25 %
Период опроса датчика	0,3…30,0 сек (задается Пользователем)
Время преобразования аналогового цифрового преобразователя (АЦП)	не более 0,3 сек
Потребляемая мощность	не более 1,0 ВА
Цифровая фильтрация измеряемых параметров: - постоянная времени - полоса фильтра	0…10 0…999,9
Средняя наработка на отказ	не менее 30000 ч
Габаритные размеры/степень защиты корпуса	90х55х25 мм/IP44
Масса	не более 0,16 кг

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ	Диапазон измерения, °С	Разрешающая способность
ТСМ.50М	-180…+200	0,1 °С
ТСМ.100М	-180…+200
ТСП.50П	-200…+850
ТСП.100П	-200…+850
ТСП.Pt100	-200…+850
ТСП.Pt1000	-200…+850
TXK(L)	-200…+850	0,1 °С
TXA(K)	-200…+1300
ТПП(S)	-50…+1700
ТПП(R)	-50…+1700
0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В	0…100 %	0,1 %

Применение:

Применяется в Распределенной системе контроля ПАС-ДВТ

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

удобный монтаж
высокая гибкость
высокая функциональность
низкая стоимость

Состав системы:

Модуль коммутационный МК-1
Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
Блок питания БПГ 12
Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
Преобразователь аналоговых сигналов ПАС-01.RS
Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
Преобразователь аналоговых сигналов ПАС-01.RS.P
Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
Измеритель температуры и отн.влажности ИВИТ-М.RS
Измеритель температуры и отн.влажности ИВИТ-М.RS.P
Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
Программа-конфигуратор ПАС-ДВТ
Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.

Применяется в Системах автоматизации

Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

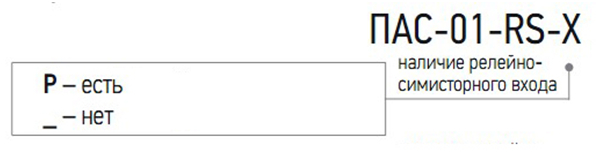

Обозначение при заказе:
