Клапаны обратные, быстрого выхлопа, логические, отсечные и запорные предохранительные

Предназначение обратного клапана - предотвратить движение потока сжатого воздуха в обратную сторону. В случае, если поменялось направление движения потока - запорный элемент, выполненный в виде золотника или шара, механическим путем перекрывает канал. Это происходит либо под собственным весом золотника, либо за счет тока воздуха. Если конструкция не предусматривает пружины - то располагать его рекомендуется вертикально, чтобы седло запорного элемента смотрело вниз. Таким образом, можно сократить время перекрытия потока.

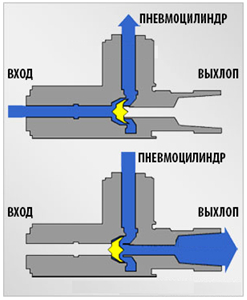

Клапаны быстрого выхлопа (на рисунке) ускоряют работы пневмоцилиндра за счет снижения воздушного сопротивления при обратном ходе поршня. Принцип работы следующий: сжатый воздух, оказывая давление на резиновую мембрану, перекрывает выпускное отверстие и свободно попадает через клапан быстрого выхлопа в систему. В момент, когда шток совершает движение в обратном направлении - мембрана перекрывает уже входное отверстие и воздух свободно сбрасывается в атмосферу. Более широкий диаметр отверстия для сброса, а также тот момент, что воздух минует пневмораспределитель - обеспечивают тот самый "быстрый выхлоп", благодаря которому клапаны и получили свое название. В результате увеличивается частота срабатывания пневмоцилиндра, появляется возможность использования пневмораспределителя с проходным отверстием меньшего диаметра, снижается вероятность образования конденсата в подводящей линии (между распределителем и цилиндром). Часто клапаны быстрого выхлопа используют с мини-цилиндрами (например, пневмоцилиндры SJ). Каких-то правил для монтажа клапанов не существует - на эффективность работы положение не влияет.

Логический клапан "ИЛИ" своим предназначением имеет предоставление сжатого воздуха в систему только в случае работы одного из источников сжатого воздуха. Логический клапан "И" предоставляет доступ в случае работы двух работающих источников. Конструкция может быть золотникового, шарикового или мембранного типа.

Отсечной клапан (скользящий клапан) позволяет в случае экстренной ситуации обеспечить максимально быстрое перекрытие трубопровода. Перекрытие производится механически оператором.
