ТСМr и ТСПr Термопреобразователи сопротивления с кабельным выводом

Раздел:

По каталогу РЭЛСИБ

• Информация
• Документация
• Смотрите также

• Представляем Вам целый ряд термопреобразователей  сопротивления с градуировкой 50М, 100М, 50П, 100П, Pt100, Pt1000, а также п/п.

  В  термопреобразователях сопротивления ТС.п/п в качестве чувствительного элемента  используется полупроводниковый датчик ТС1047 фирмы «Microchip» с параметрами:

  • напряжение питания - от 2,7 до 4.4 В;
  • выход - напряжение от 0 до 1,75 В;
  • чувствительность - 10 мВ/°С;
  • диапазон преобразования: -40…+125°С.

  Выпускаются также миниатюрные термопреобразователи сопротивления. Большая часть датчиков температуры не имеет аналогов.

  В качестве выводов для термопреобразователей типов ТСМ и ТСП используется кабель силиконовый термостойкий RFM, RFS, RFSM.

  Термопреобразователи сопротивления универсальные

  внесены в Гос.реестр средств измерений РФ под № 51307–12 от 21.09.2012г.

  Конструктивное исполнение	Диаметр монт. части, мм	Длина монт. части, мм	HCX	Класс допуска	Диап. измер. темпер., С	Время термич. реакц., с	Номин. ток, мА	Схема соед.	Длина кабеля, м	Тип кабеля

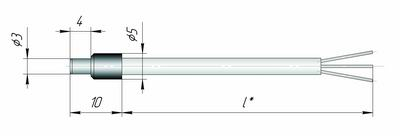

  Термопреобразователь сопротивления К0 (контроль температуры двигателей, подшипников, радиаторов)	3,0	10,0	50М	C	-50…+150	4,0	0,2	2 пр.; 3 пр.	2 пр.: 0,2; 0,5 3 пр.: 0,2; 0,5; 1,0; 2,0	RFM; RFS
  			Pt100; Pt1000	B

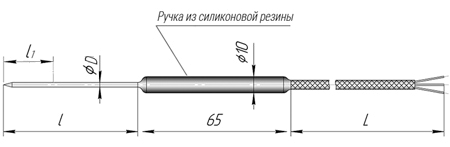

  Термопреобразователь сопротивления К1И (контроль температуры внутри продуктов при варении, копчении)	2,0	100,0	50М	C	-50…+180	3,0	0,2	3 пр.	2,0; 4,0; 6,0	RFS; RFSM
  			Pt100; Pt1000	B
  	4,0	200,0	50М; 100М; Pt100; Pt1000; 50П; 100П	B		7,0	0,5

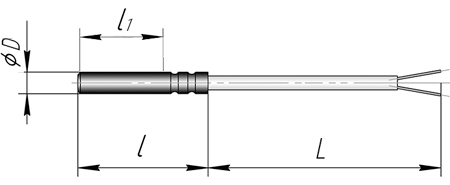

  Термопреобразователь сопротивления К2 (контроль температуры воздуха, массивных изделий)	2,0	60,0; 80,0; 100	50М	C	-50…+150	3,0	0,2	2 пр.	0,2	МГЕФ 0,07
  			Pt100; Pt1000	B; C
  	4,0; 5,0; 6,0	20,0; 30; 60,0; 80,0;100,0	50М; 100М	B; С	-50…+180	7,0 (d=4) 9,0 (d=5) 15,0 (d=6)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  		60,0; 80,0;100,0	Pt100; Pt1000; 50П; 100П	A; B

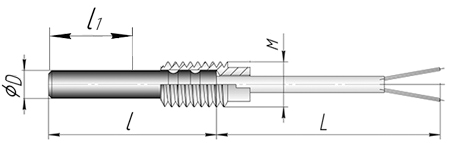

  Термопреобразователь сопротивления К2.1 (контроль температуры воздуха, массивных  изделий)	4,0; 5,0	20,0; 30; 60,0; 80,0;100,0	50М; 100М	B; С	-50…+180	7,0 (d=4) 9,0 (d=5)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  		60,0; 80,0; 100	Pt100; Pt1000; 50П; 100П	A; B

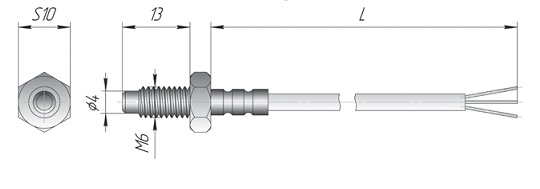

  Термопреобразователь сопротивления К3 (контроль температуры прессформ, подшипников)	4,0	13,0	50М; 100М; Pt100; Pt1000	B; С	-50…+180	12,0	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM

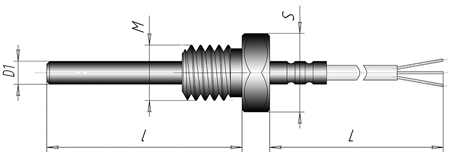

  Термопреобразователь сопротивления К4 (контроль температуры жидких и сыпучих сред)	4,0; 5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	50М	B; С	50…+180	10,0 (d=4) 12,0 (d=5) 15,0 (d=6) 20,0 (d=8)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  			Pt100; Pt1000; 50П; 100П	A; B
  Термопреобразователь сопротивления К4.1 (контроль температуры жидких и сыпучих сред, поверхности вращающихся объектов)	4,0; 5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320	50М	B; С	50…+180	10,0 (d=4) 12,0 (d=5) 15,0 (d=6) 20,0 (d=8)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  			Pt100; Pt1000; 50П; 100П	A; B
  Термопреобразователь сопротивления К5 (контроль температуры поверхности твердых тел)	4,0; 5,0	60,0	50М; 100М; Pt100; Pt1000; 50П; 100П	B; С	-50…+180	7,0 (d=4) 9,0 (d=5)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM

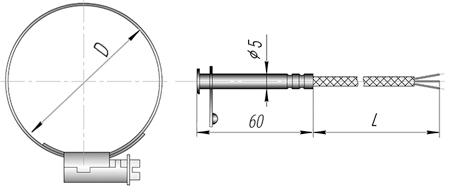

  Термопреобразователь сопротивления К9 (контроль температуры поверхности труб)	-	-	50М; Pt100; Pt1000	B; С	-50…+150	15,0	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM




  Термопреобразователи сопротивления для специальных применений

  Конструктивное исполнение	Диаметр монт. части, мм	Длина монт. части, мм	HCX	Класс допуска	Диап. измер. темпер., С	Время термич. реакц., с	Номин. ток, мА	Схема соед.	Длина кабеля, м	Тип кабеля

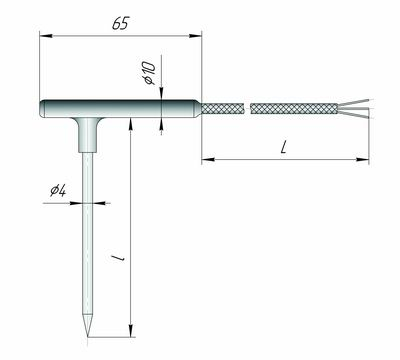

  Термопреобразователь сопротивления К1У (контроль температуры внутри продуктов при варении, копчении)	4,0	120,0	50М; 100М; Pt100; Pt1000; 50П; 100П	B	-50…+180	7,0	0,5	3 пр.	2,0; 4,0; 6,0	RFS; RFSM

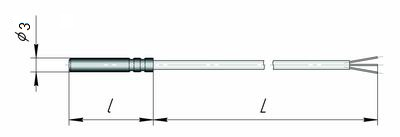

  Термопреобразователь сопротивления К2М (контроль температуры в медицине и пищевой промышленности в контакте с пищевыми продуктами)	3,0	20,0; 30,0	50М; Pt100; Pt1000	А; В	-50…+180	4,0	0,2	4 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFSMed

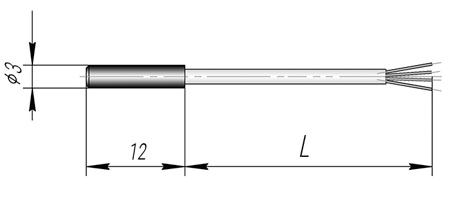

  Термопреобразователь сопротивления К2Мин (контроль температуры в медицине и пищевой промышленности в контакте с пищевыми продуктами)	3,0	12,0	Pt100; Pt1000	А; В	-50…+180	4,0	0,2	4 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFSMed

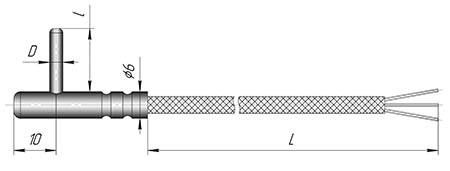

  Термопреобразователь сопротивления К2Т (контроль температуры при сушке древесины, в ветеринарии и медицине)	3,0; 4,0	10,0; 20,0; 30,0; 40,0; 50,0	50М	В	-50…+150	7,0 (d=3) 10,0 (d=4)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFS; RFSM
  			Pt100; Pt1000	А; В

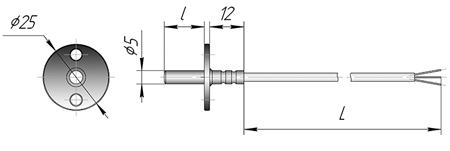

  Термопреобразователь сопротивления К2Ф (контроль температуры в термокамерах)	5,0	10,0; 20,0; 30,0	50М; Pt100; Pt1000	B	-50…+150	15,0	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  Термопреобразователь сопротивления К3Р (контроль температуры в камерах полимерной окраски, в металлических конструкциях)	6,0	10,0	50М	В; С	-50…+150	30,0	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFS
  			Pt100; Pt1000	В

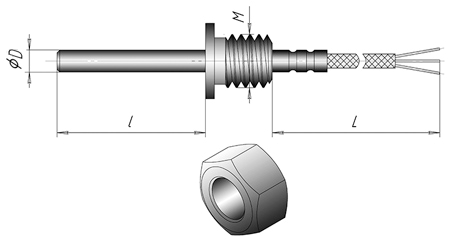

  Термопреобразователь сопротивления К4Р (контроль температуры в термокамерах, жидкостных термостатах с установкой изнутри)	4,0; 5,0; 6,0; 8,0	60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 320,0	50М; 100М	В; С	-50…+150	10,0 (d=4) 12,0 (d=5) 6,0 (d=6) 20,0 (d=8)	0,5	3 пр.	0,2; 1,0; 2,0; 4,0; 6,0	RFM; RFS; RFSM
  			Pt100; Pt1000; 50П; 100П	В

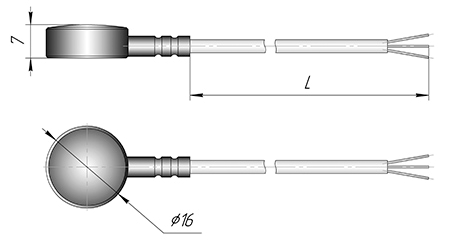

  Термопреобразователь сопротивления К10 (со встроенным магнитом, контроль температуры поверхности металлических емкостей, труб большого диаметра)	16,0	7,5	50М	C	-50…+100	120,0	0,5	3 пр.		RFM; RFS
  			Pt100; Pt1000	В
