ТСМr и ТСПr Термопреобразователи сопротивления с клеммной головкой

Раздел:

По каталогу РЭЛСИБ

• Информация
• Документация
• Смотрите также

• Погружные термопреобразователи имеют диаметр зонда от 2 мм и длину монтажной части от 80 мм и могут устанавливаться на трубы небольших диаметров.

  Выпускаются термопреобразователи сопротивления для контроля температуры воздуха в офисных и жилых помещениях (Кл3-2).

  Термопреобразователи для установки на воздуховоды (Кл4-1) имеют очень удобную для монтажа конструкцию и являются лидерами продаж в этой области.

  Термопреобразователи сопротивления выпускаются с клеммными головками 2-х размеров:

  • малая (М) - d = 45 мм
  • ббольшая (Б) - d = 58 мм.

  Термопреобразователи сопротивления универсальные

  внесены в Гос.реестр средств измерений РФ под № 51307–12 от 21.09.2012г.

  Конструктивное исполнение	Клемм. головка	Диам. монтаж. части, мм	Резьба, мм	Длина монтаж. части, мм	HCX	Класс допуска	Диап. измер. темпер., C	Время термич. реак., C	Номин. ток, мА	Схема соед.

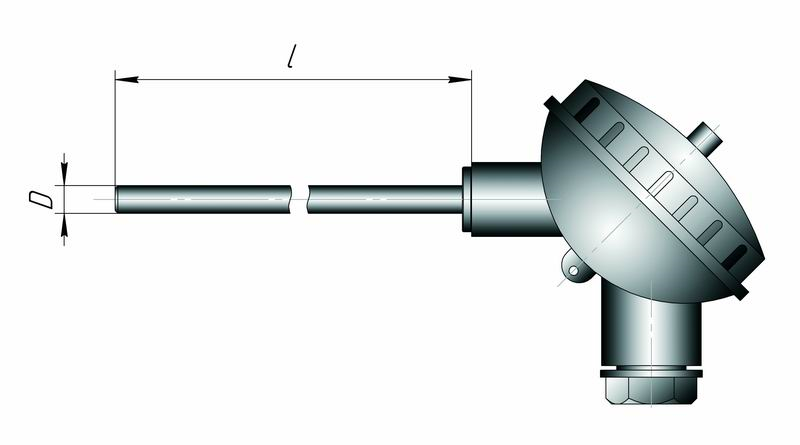

  Термопреобразователь сопротивления погружной Кл1-1	М	5,0	-	80,0; 100,0; 120,0; 160,0; 200,0	50М; 100М; Pt100; Pt1000; 50П; 100П	50М,100М – В; Pt100, Pt1000, 50П,100П; до 120мм – В; свыше – А, В	-50…+180	9,0	0,5	3 пр.
  		6,0						15,0	1,0
  	Б	8,0		80,0; 100,0; 120,0; 160,0; 200,0; 300,0; 400,0; 500,0; 630,0; 800,0; 1000,0				20,0	2,0
  		10,0						30,0	2,0

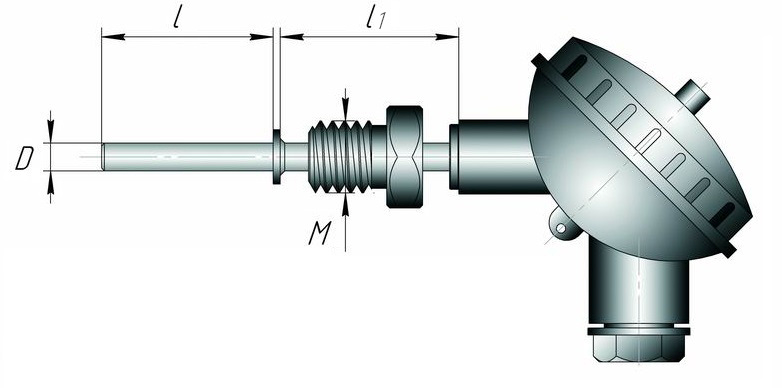

  Термопреобразователь сопротивления погружной Кл1-2	М (l1=30)	5,0	М12х1,5; G1/4	80,0; 100,0; 120,0; 160,0; 200,0	50М; 100М; Pt100; Pt1000; 50П; 100П	50М,100М – В; Pt100, Pt1000, 50П,100П;  до 120мм – В; свыше – А, В	-50…+180	9,0	0,5	3 пр.
  		6,0	М16х1,5; G3/8					15,0	1,0
  	Б (l1=120)	8,0	М20х1,5; G1/2	80,0; 100,0; 120,0; 160,0; 200,0; 300,0; 400,0; 500,0; 630,0; 800,0; 1000,0				20,0	2,0
  		10,0						30,0	2,0

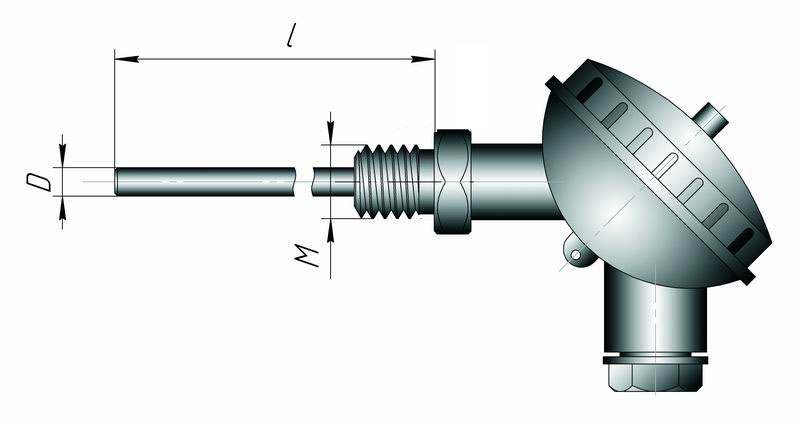

  Термопреобразователь сопротивления погружной Кл1-3	М	5,0	М16х1,5; G1/2	80,0; 100,0; 120,0; 160,0; 200,0				9,0	0,5
  		6,0	М12х1,5; G3/8					15,0	1,0
  	Б	8,0	М16х1,5; G3/8 М12х1,5; G1/4	80,0; 100,0; 120,0; 160,0; 200,0; 300,0; 400,0; 500,0; 630,0; 800,0; 1000,0				20,0	2,0
  		10,0						30,0	2,0

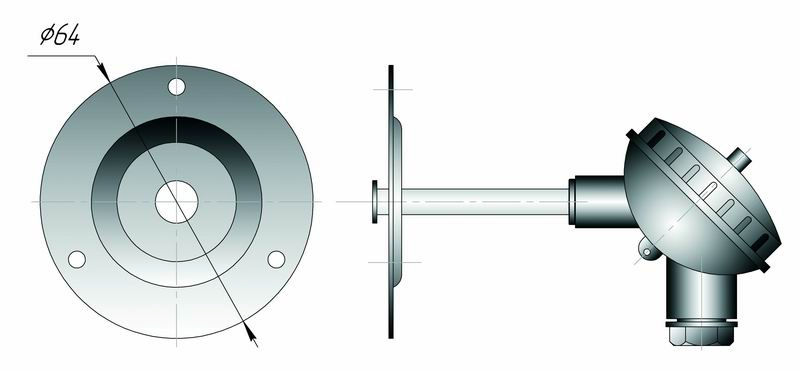

  Термопреобразователь сопротивления поверхностный Кл2-1	М	65,0	-	-	50М; Pt100; Pt1000	С	-50…+150	15,0	0,5	3 пр.
  						В
  	М	-	-	-		С		15,0	0,5

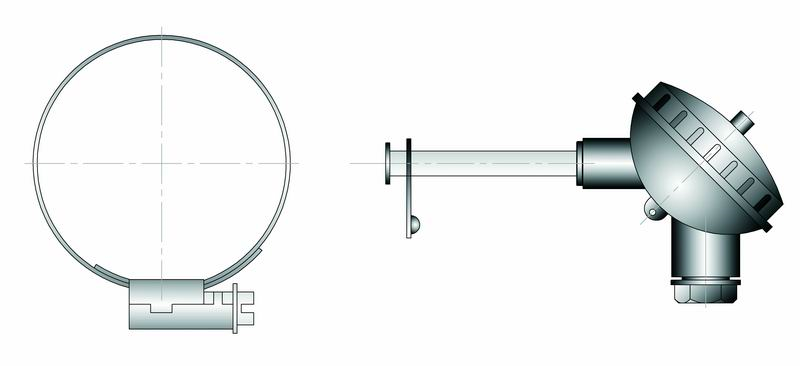

  Термопреобразователь сопротивления поверхностный Кл2-2						В

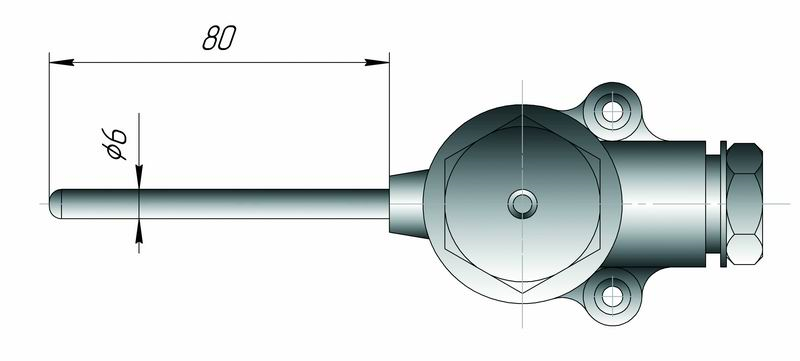

  Термопреобразователь сопротивления воздушный уличный Кл3-1	У	6,0	-	80,0	50М; 100М; Pt100; Pt1000; 50П; 100П	В	-50…+100	15,0	0,5	2 пр.

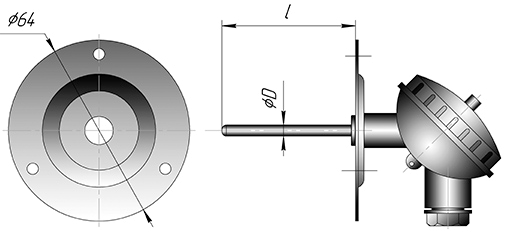

  Термопреобразователь сопротивления для систем вентиляции и кондиционирования Кл4-1	М	2,0	-	100,0	50М	В, С	-50…+100	3,0	0,2	3 пр.
  					Pt100	В
  		4,0		100,0; 200,0	50М; 100М	В, С		7,0	0,5
  					Pt100; Pt1000; 50П; 100П	А, В




  Термопреобразователи сопротивления с клеммной головкой для специальных применений

  Конструктивное исполнение	Клемм. головка	Диам. монтаж. части, мм	Резьба, мм	Длина монтаж. части, мм	HCX	Класс допуска	Диап. измер. темпер., C	Время термич. реак., C	Номин. ток, мА	Схема соед.
  Термопреобразователь сопротивления воздушный Кл3-2	К	65,0	-	-	50М	В, С	-50…+50	-	0,2	3 пр.
  					Pt100; Pt1000	В

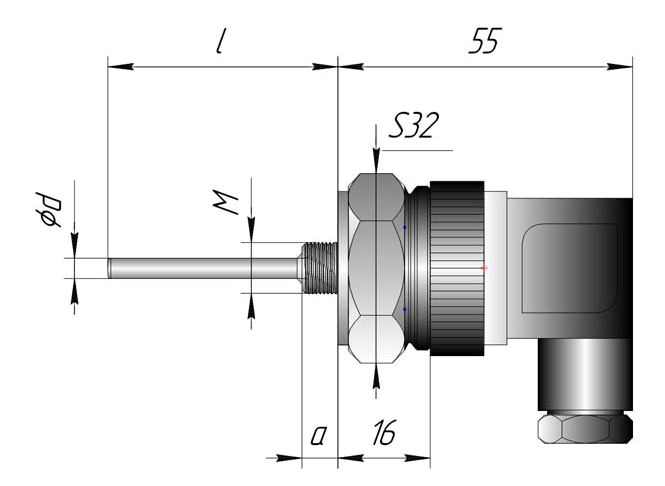

  Термопреобразователь сопротивления погружной DIN43650	DIN	4,0	10х1	40,0	50М; 100М; Pt100; Pt1000; 50П; 100П	50М,100М – В; С Pt100,Pt1000, 50П,100П – А; В	-50…+150	8,0	2,0	4 пр.
  		5,0	12х1,5	60,0; 80,0; 100,0				9,0
  		8,0	20х1,5	120,0; 160,0; 200,0; 250,0				20,0
