ДТС Термосопротивления для измерения температуры воздуха

ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.



  • Информация
  • Документация
  • Смотрите также
  • Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

    • 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
    • 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
    • РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
    • NTC 3k, NTC 10k, NTC 20k (коэффициент температурной чувствительности 3950К)

    Отличительные особенности:

    • ДТС125Л, ДТС3125, ДТС125М.И, ДТС125М.RS — степень защиты IP65.
    • ДТС3005 — степень защиты IP54.
    • Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

    Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

    Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.

    Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:

    • ДТС125Л — для работы от -60 до +85 °С.
    • ДТС3005 — для работы от -40 до +85 °С.

    ДТС125М.И — со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

    ДТС125М.RS — со встроенным нормирующим преобразователем в цифровой сигнал RS-485.

    Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

    Стандартный срок производства — от 5 рабочих дней.

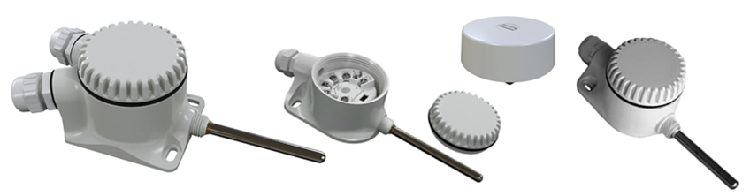

    Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха

    ДТС125Л, ДТС3125 — пластмассовая ДТС125М.И — пластмассовая ДТС125М.RS ДТС3005
    Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5
    Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 6 мм Диаметр подключаемого кабеля до 6 мм

    Конструктивные исполнения датчиков

    Фото Конструктивное исполнение НСХ Класс допуска / точности Схема соединения Диапазон измеряемых температур, °С Длина монтажной части, мм Аксессуары (приобретаются отдельно)
    ДТС125Л (выходной сигнал - сопротивление)
    50М,
    100М
    В 2-проводная
    3-проводная
    4-проводная
    -50...+100 60,
    80,
    100
    Экран для защиты от солнечных лучей.
    C
    50П,
    100П
    A, B, C -60...+100
    РT100,
    РT1000
    A -30...+100
    B, C -50...+100
    ДТС3125
    50М,
    100М
    В 2-проводная
    3-проводная
    4-проводная
    -40...+100 60,
    80,
    100,
    120
    РT100,
    РT1000
    A
    В
    NTC3k, NTC10k, NTC20k 1 % – абсолютная погрешность для 25 °С 2-проводная
    ДТС125М.И (выходной сигнал ток 4...20 мА)
    50М,
    100М
    0,5 %
    1,0 %
    2-проводная
    (выходной сигнал 4…20 мА)
    -40...+80 60,
    80,
    100
    100П, РT100 0,25 %
    0,5 %
    ДТС125М.RS (выходной сигнал RS-485)
    50М
    100М
    100П
    РТ100
    1,0 % 2- проводная
    (выходной сигнал RS-485)
    -40…+85
    ДТС3005 (выходной сигнал - сопротивление)
    50М,
    РT100
    В 2-проводная
    3-проводная
    4-проводная
    -40...+85 - нет

    Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

    • ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
    • ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
    • ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм

    Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

    Модификации:

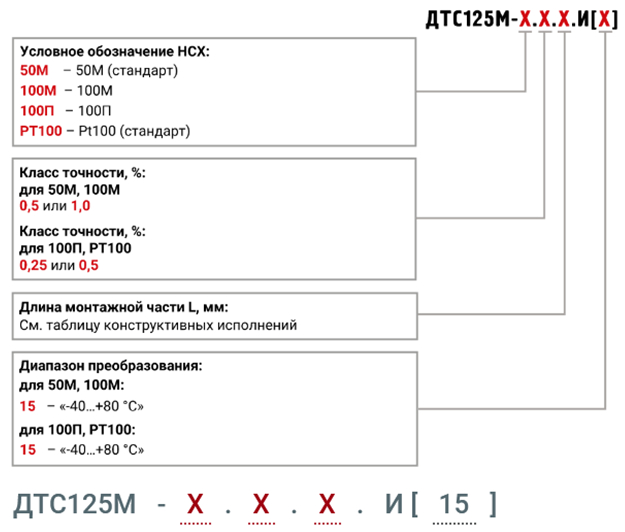

    Обозначение при заказе ДТС125М

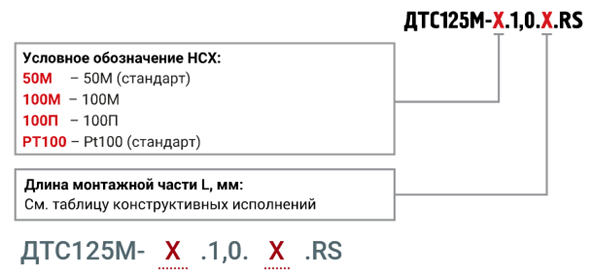

    Обозначение при заказе ДТС125М.RS

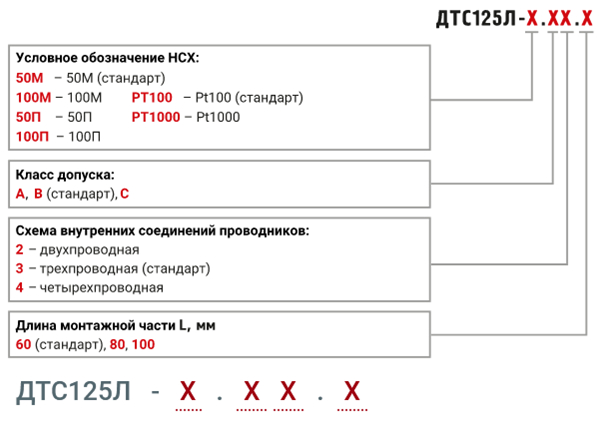

    ДТС125Л (выходной сигнал - сопротивление)

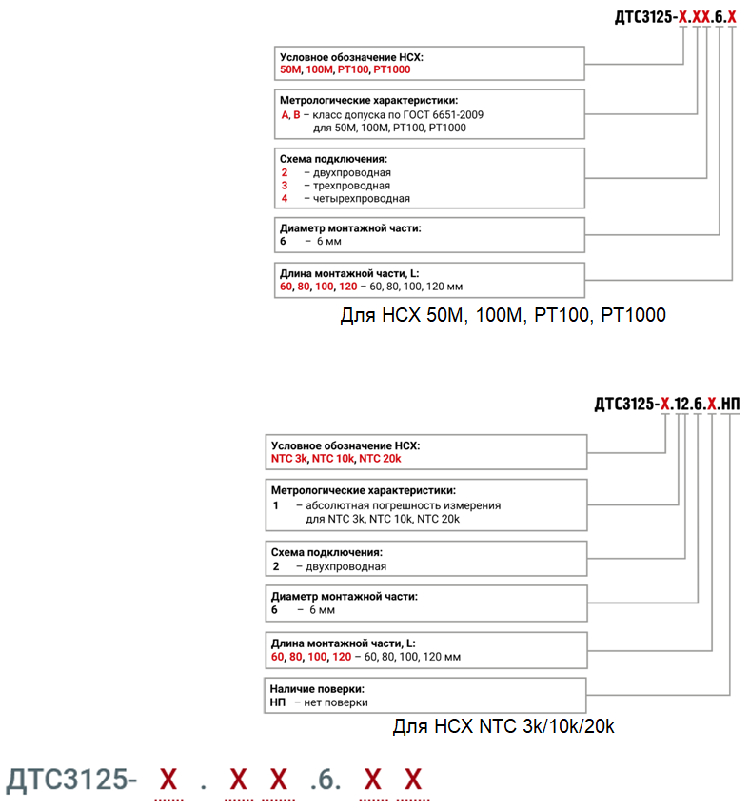

    ДТС3125 – датчик температуры наружного воздуха

    Пример обозначения при заказе: ДТС3125-РТ1000.В2.6.60

    Датчик температуры наружного воздуха модели ДТС3125, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, диаметр корпуса 6 мм, длина монтажной части 60 мм.

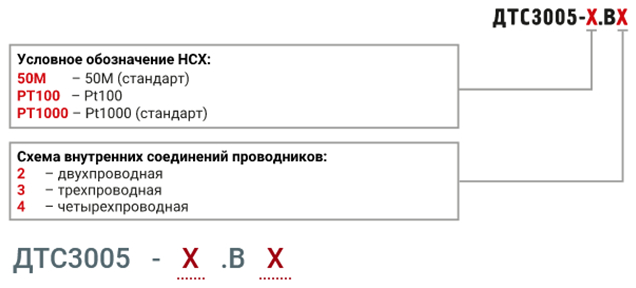

    ДТС3005 (выходной сигнал - сопротивление)

    Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС

    Тип Класс допуска Диапазон измерения* Пределы допускаемых отклонении от НСХ**
    М В -50…+200 °C ± (0,30 + 0,005 *|t| ) °C
    С -180…+200 °C ± (0,60 + 0,01 *|t| ) °C
    Pt, П А -100…+450 °C (с проволочным ЧЭ)
    -30…+300 °C (с пленочным ЧЭ)
    ± (0,15 + 0,002 *|t| ) °C
    В -196…+660 °C (с проволочным ЧЭ)
    -50…+500 °C (с пленочным ЧЭ)
    ± (0,30 + 0,005 *|t| ) °C
    С -196…+660 °C (с проволочным ЧЭ)
    -50…+600 °C (с пленочным ЧЭ)
    ± (0,60 + 0,01 *|t| ) °C

    ПРИМЕЧАНИЕ
    * Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
    ** |t| – абсолютное значение температуры измеряемой среды, °C.

    Абсолютная погрешность измерений для НСХ типа NTC в зависимости от температуры

    Температура Значение
    для 25 °C ±1 °C
    для диапазонов:
    от -40 до +25 °C
    от +25 до +120 °C
    ±4 °C
