ДТСхх4, ДТСхх5 Термопреобразователи сопротивления во взрывозащищенном исполнении EXIA

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.



  • Информация
  • Документация
  • Смотрите также
  • Среда измерения

    Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

    Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

    Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

    Взрывозащищенность датчика обеспечивается следующими средствами:

    • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
    • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
    • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

    Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты, имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

    Стандартный срок производства — от 5 рабочих дней.

    Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН 0Ех ia IIC T1...Т6 Ga Х

    0 Датчики относятся к категории особо взрывобезопасного оборудования
    Ех Знак соответствия стандартам взрывозащиты
    ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
    IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
    Т1…Т6 Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
    Ga Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
    Х Особые условия эксплуатации датчиков

    Температурный класс в маркировке взрывозащиты

    Температурный класс Т1 Т2 Т3 Т4 Т5 Т6
    Температура окружающей и контролируемой среды, не более 425 °С 275 °С 195 °С 130 °С 95 °С 80 °С

    Особые условия эксплуатации датчиков (знак Х в конце маркировки)

    • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
    • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
    • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

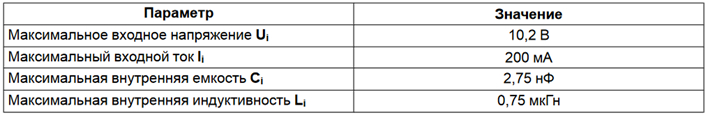

    Параметры искробезопасных электрических цепей

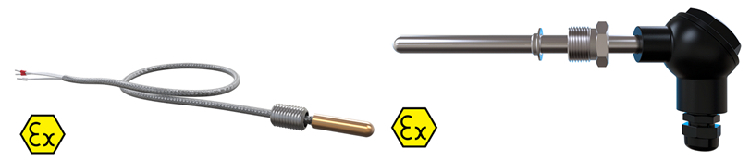

    Модификации:

    • ДТСхх4 термосопротивления с кабельным выводом EXIA
    • ДТСхх5 термосопротивления с коммутационной головкой EXIA

    ДТСхх4 термосопротивления с кабельным выводом EXIA

    Технические характеристики

    Характеристики ДТСхх4
    Номинальная статическая характеристика (НСХ) 50М, 100М 50П,100П PT100, PT1000
    Диапазон измеряемых температур:
    - класс допуска А   –100…+250°C –30...+250°C
    - класс допуска В и С –50…+150°C –196…+250°C –50...+250°C
    Температура окружающего воздуха
    - для температурных классов Т5…Т1 –60…+85 °C
    - для температурных классов Т6 –60…+80 °C
    Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
    Показатель тепловой инерции не более 10…30 с
    Сопротивление изоляции не менее 100 МОм
    Количество чувствительных элементов 1 или 2
    Схема внутренних соединений проводников 2 – двухпроводная,
    3 – трехпроводная,
    4 – четырехпроводная
    Исполнение сенсора относительно корпуса изолированный
    Длина кабельного вывода 0,2 м – стандарт до 20 м – по заказу
    Тип резьбового штуцера метрическая резьба, трубная резьба
    Материал защитной арматуры сталь 12Х18Н10Т,латунь
    Степень защиты IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
    Средний срок службы не менее 10 лет

    Конструктивные исполнения датчиков

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    014 D=5 мм латунь 25
    024 D=8 мм сталь
    12Х18Н10Т
    30, 40, 50,
    60, 80, 100,
    120, 160,
    180, 200,
    250, 320,
    400, 500
    214 D=5 мм сталь
    12Х18Н10Т
    314 D=5 мм сталь
    12Х18Н10Т
    40, 50, 60,
    80, 100,
    120, 160
    414 D=5 мм сталь
    12Х18Н10Т
    40, 50, 60,
    80, 100,
    120, 160

    Накидная гайка
    034 D=5 мм,
    M=8×1 мм
    латунь 25
    044 D=8 мм,
    M=12×1,5 мм
    сталь
    12Х18Н10Т
    30, 40, 50,
    60, 80, 100,
    120, 160,
    180, 200,
    250, 320,
    400, 500
    654 D=5 мм,
    M=8×1мм
    сталь
    12Х18Н10Т
    25, 26, 30,
    35, 50, 60,
    70, 80, 100,
    120, 160
    054 D=6 мм,
    M=16×1,5 мм**,
    S=22 мм,
    h=9 мм
    сталь
    12Х18Н10Т
    60, 80, 100,
    120,160,
    180,200,
    250, 320,
    400, 500,
    630,800,
    1000
    064 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм,
    h=8 мм
    074 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм,
    h=8 мм
    194 D=6 мм,
    M=20×1,5 мм**,
    S=27 мм,h=8 мм
    084 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм,
    h=8 мм
    094 D=6 мм,
    D1=13 мм
    104 D=8 мм,
    D1=18 мм
    114 D=10 мм,
    D1=18 мм

    Накидная гайка
    124 D=6 мм,
    M=16×1,5 мм**,
    S=17 мм
    60, 80, 120,
    160, 200,
    250,320,
    400, 500
    134 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм
    144 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм
    164*** D=4 мм,
    D1=10 мм
    60, 80, 100,
    120, 160,
    200,250,
    320
    174 D=5 мм,
    D1=10 мм
    184 D=6 мм,
    D1=10 мм

    Накидная гайка
    204 M=10×1 мм,
    S=14 мм
    латунь 40, 65
    224 Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. латунь 43
    324 D=6 мм сталь
    12Х18Н10Т
    41

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с другой резьбой.
    *** Изготавливаем только PT100.

    Примечание:

    1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
    2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
      • для 50М, 50П – не производим
      • для 100П, 100М, РТ100 – не более 320 мм
      • для РТ1000 – не более 3200 мм
    3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
    4. Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

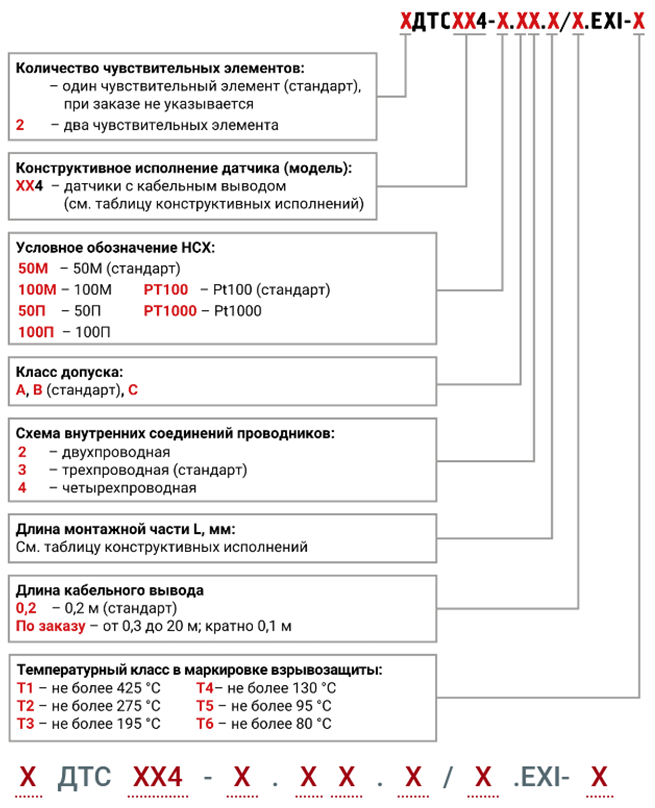

    Обозначение при заказе:

    Пример обозначения при заказе: ДТС054-50М.В3.60/1.ЕXI-Т5

    Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).

    Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2. ЕХI-Т4

    Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).

    ДТСхх5 термосопротивления с коммутационной головкой EXIA

    Технические характеристики:

    При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

    Характеристики ДТСхх5-ЕХ ДТС125Л-ЕX
    Номинальная статическая характеристика (НСХ) 50М, 100М 50П,100П PT100, PT1000 50М, 100М 50П, 100П PT100, PT1000
    Диапазон измеряемых температур:
    - класс допуска А   –100…+450°C –30…+300 °C –60…+100 °C –30…+100 °C
    - класс допуска В и С –50…+180°C –196…+500 °C –50…+500 °C –50…+100 °C –50…+100 °C
    Температура окружающей среды
    - для температурных классов Т5…Т1 –60…+85 °C
    - для температурных классов Т6 –60…+80 °C
    Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
    Показатель тепловой инерции не более 10…30 с
    Сопротивление изоляции не менее 100 МОм
    Количество чувствительных элементов 1 или 2
    Схема внутренних соединений проводников 2 – двухпроводная
    3 – трехпроводная
    4 – четырехпроводная
    Исполнение сенсора относительно корпуса изолированный
    Материал коммутационной головки пластмассовая, металлическая
    Тип резьбового штуцера метрическая резьба, трубная резьба
    Материал защитной арматуры сталь 12Х18Н10Т
    Степень защиты IP54 (IP65 – для датчиков с металлической головкой)
    Средний срок службы не менее 10 лет
    Маркировка взрывозащиты 0Ex ia IICT1...T6 Ga
    Параметры искробезопасных электрических цепей Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ

    Конструктивные исполнения датчиков:

    Конструктивное исполнение коммутационной головки для ДТС

    Стандартное исполнение Увеличенная ДТС125Л
    Пластмассовая Металлическая Пластмассовая Металлическая Пластмассовая
    Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5 Кабельный ввод М16×1,5
    Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм Диаметр подключаемого кабеля до 8 мм

    Конструктивные исполнения датчиков

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    015 D=8 мм сталь 12Х18Н10Т 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм
    515 D=6 мм

    Подвижный штуцер
    035 D=8 мм,
    M=20х1,5 мм**,
    S=22 мм
    045 D=10 мм,
    M=20х1,5 мм**,
    S=22 мм
    145 D=6 мм,
    M=20х1,5 мм**,
    S=22 мм

    Подвижный штуцер
    335 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм

    Подвижный штуцер
    055 D=10 мм,
    M=20х1,5 мм**,
    S=22 мм
    80, 100,120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000
    065 D=8 мм,
    M=20х1,5 мм**,
    S=27 мм
    60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20х1,5 мм**,
    S=27 мм
    085 D=10 мм,
    M=27х2 мм**,
    S=32 мм

    Подвижный штуцер
    095 D=10 мм,
    M=20х1,5 мм**,
    S=22 мм
    105 D=8 мм,
    M=20х1,5 мм**,
    S=27 мм
    505 D=6 мм,
    M=20х1,5 мм**,
    S=27 мм
    405 D=5 мм 80, 100, 120,
    160, 200, 250,
    320
    125Л D=6 мм
    (-60...+850С)
    60, 80, 100

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с другой резьбой.

    Примечания:

    1. Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
    2. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
    3. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
    4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
    5. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
      • 50П – не производим
      • для 50М– не более 200 мм
      • для 100М, 100П, РТ100 – не более 630 мм
    6. ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
    7. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).>
    8. Модель 405, 515, 505 с пластмассовой головкой изготавливается только в исполнении Л – увеличенная головка.
    9. Модель ДТС405 по 4-проводной схеме не изготавливается.
    10. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
    11. Модель ДТС405М с сенсорами 50П, 100П не изготавливается.
    12. Датчики с двумя чувствительными элементами изготавливаются по согласованию.

    Модификации:

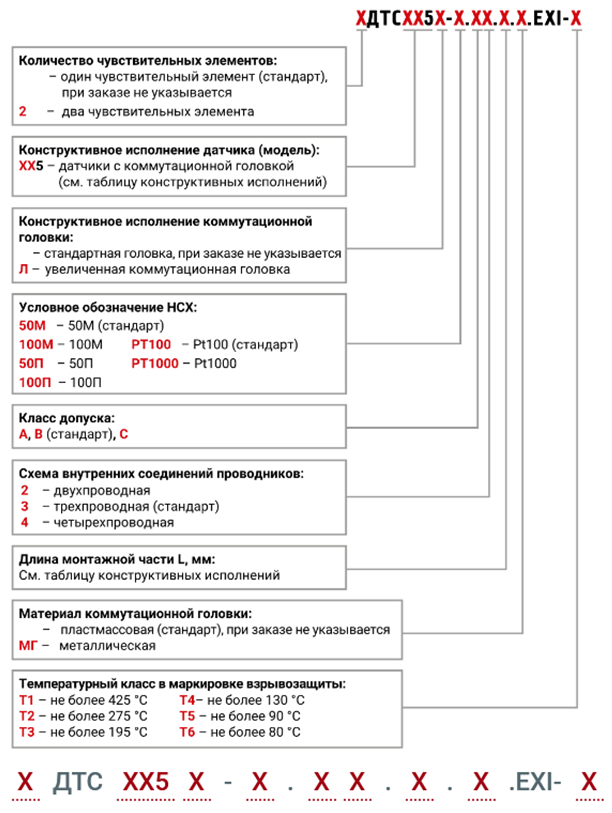

    Пример обозначения при заказе: ДТС065-РТ100.В3.320.ЕXI-Т4

    Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 320 мм, пластиковой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).

    Пример обозначения при заказе: ДТС105-50М.В3.60.МГ.G1/2.ЕХI-Т5

    Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 105, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, с металлической коммутационной головкой, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).

  • Технические характеристики

    Руководство по эксплуатации на ДТСхх4 EXIA
    Руководство по эксплуатации на ДТСхх5 EXIA
    Руководство по эксплуатации на ДТС EXIA
    Каталог
