Термоэлектрические преобразователи по каталогу Овен

ДТПХхх4 Термопары на основе КТМС с кабельным выводом

Раздел:

Термоэлектрические преобразователи по каталогу Овен

• Информация
• Документация
• Смотрите также

•

  Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

  • хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
  • нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

  Среда измерения

  Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

  Отличительные особенности

  • Монтажную (погружную) часть датчика можно изгибать.
  • Кабельный вывод обеспечивает удобство и быстроту монтажа.
  • Имеют сертификат cредств измерений и проходят первичную поверку на заводе-изготовителе.

  Стандартный срок производства – от 5 рабочих дней.

  Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС):

  Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Кабельный вывод
  ДТПN (НН)	1, 2	-40 (0)…+1000 -40 (0)…+1250	900	сплав Nicrobell D	4,5	До 6,3 МПа, в зависимости от конструктивного исполнения	Изолированный или неизолированный	Силиконовый («С»)
  ДТПК (ХА)	1, 2	-40 (0)…+800	600	сталь AISI 321	1,5; 2,0; 3,0			Силиконовый («С») Экранированный ННЭ («К»)
  		-40 (0)…+900	700	сталь AISI 310	4,5
  ДТПL (ХК)	2	-40…+600	450	сталь 12Х18Н10Т	3,0			Кабель СФКЭ-ХК К
  ДТПJ (ЖК)	1	-40…+400 -40…+750	250 450	сталь AISI 316	3,0; 4,5			Экранированный ННЭ («К») Силиконовый («С»)

  Условия эксплуатации

  Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

  Конструктивные исполнения термопар с кабельным выводом (модели ХХ4):

  Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

  Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
  	174	D = 2,0 мм D1 = 10 мм	ДТПК сталь AISI 321 (-40 (0)…+400 °C)**	60, 80, 100, 120,160, 200, 250, 320
  	184	D = 3,0 мм D1 = 10 мм	ДТПL сталь 12Х18Н10Т (-40…+400 °С)
  			ДТПК сталь AISI 321 (-40 (0)…+400 °C)**
  	444	D = 4,5 мм	ДТПК сталь AISI 310 (-40 (0)…+900 °C)** ДТПJ сталь AISI 316 (-40…+750 °C) ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)**	60...30000, кратно 10
  	454	D = 1,5 мм	ДТПК сталь AISI 321 (-40 (0)…+800 ⁰С)** ДТПL сталь 12Х18Н10Т (-40…+600 °С)
  	334	D = 2,0 мм	ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
  	344	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40 (0)…+800 °C)** ДТПJ сталь AISI 316 (-40…+750 °C)
  	464	D = 3,0 мм D1 = 7,2 мм БС7	ДТПL сталь 12Х18Н10Т (-40…+400 °С) ДТПК сталь AISI 321 (-40 (0)…+400 °C)** ДТПJ сталь AISI 316 (-40…+400 °C)	10...100, кратно 10
  	234	D = 4,5 мм D1 = 12,5 мм БС12	ДТПJ сталь AISI 316 (-40…+400 °C) ДТПК сталь AISI 310 (-40 (0)…+400 °C)**
  	364	D = 1,5 мм	ДТПК сталь AISI 321 (-40 (0)…+800 °C)**	60...30000, кратно 10
  	374	D = 2,0 мм
  	384	D = 3,0 мм	ДТПК сталь AISI 321 (-40 (0)…+800 °C)** ДТПJ сталь AISI 316 (-40…+750 °C)
  	284	D = 4,5 мм	ДТПJ сталь AISI 316 (-40…+750 °C) ДТПN сплав Nicrobell D (-40 (0)…+1250°C)** ДТПК сталь AISI 310 (-40 (0)…+900 °C)**
  	394	D = 3,0 мм	ДТПJ сталь AISI 316 (-40…+750 °C) ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
  Подвижный подпружиненный штуцер	724	D = 3,0 мм M = 16 * 1.5 мм S = 17 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40 (0)…+800 °C)** ДТПJ сталь AISI 316 (-40…+750 °C)	10...500, кратно 10

  * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
  ** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

  Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

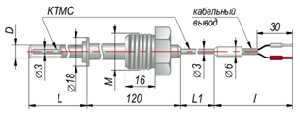

  Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

  Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.

  Конструктивное исполнение	Модель	Параметры	Диаметр КТМС	Материал	Длина монтажной части L, мм	Длина вывода КТМС L1, мм
  	254	D = 8 мм M = 20×1,5 мм (подвижный штуцер)	3 мм	ДТПК (-40 (0)…+800 °С)* ДТПL (-40…+600 °С) Материал защитной арматуры: сталь 12Х18Н10Т Материал оболочки КТМС: сталь AISI 321	60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000	60…100000, кратно 10 мм

  * Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

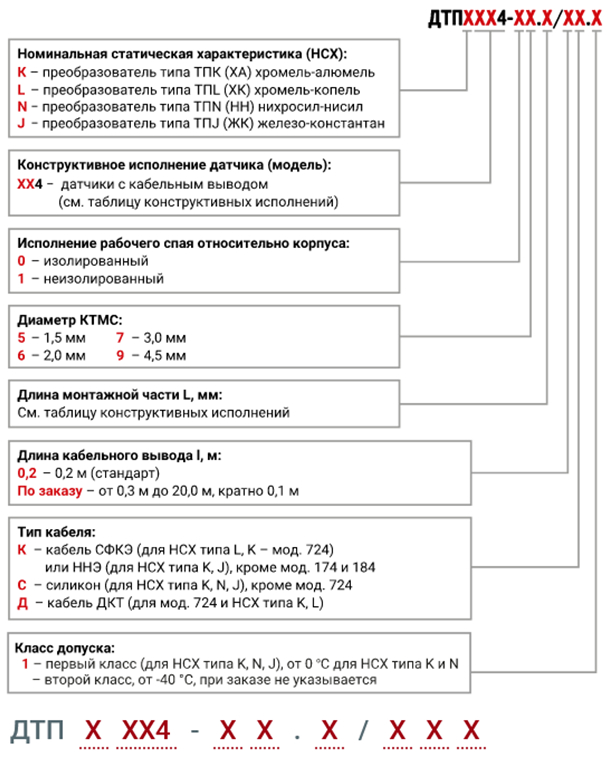

  Модификации:



  Пример обозначения при заказе: ДТПN444-09.100/1,0C.1

  Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: 0…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной силиконового кабельного вывода 1 м, первый класс допуска, конструктивное исполнение 444.

  Пример обозначения при заказе: ДТПN444-09.100/1,0C

  Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной кабельного вывода 1 м, второй класс допуска, конструктивное исполнение 444.

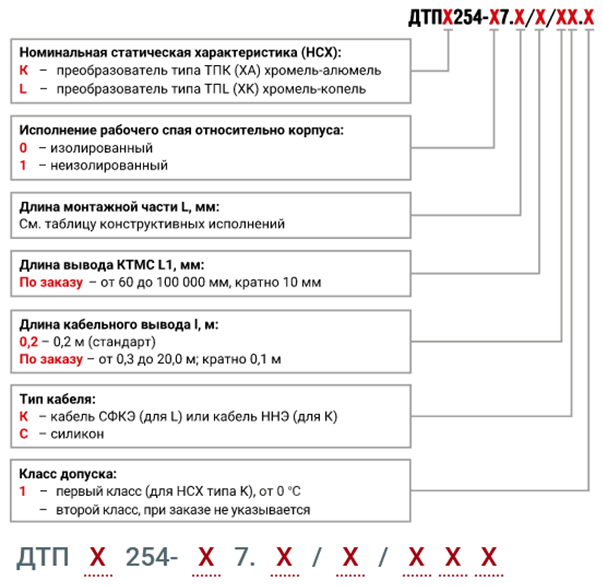

  Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254



  Пример обозначения при заказе: ДТПК254-07.100/5000/10,0С.1

  Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L1=100 мм, длиной вывода КТМС L2=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 254.
