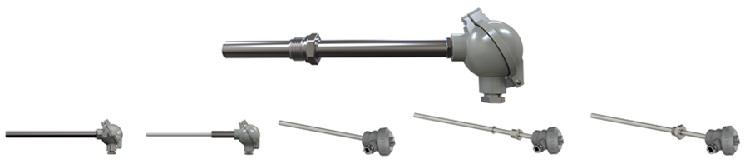

ДТПХхх5 Термопары на основе КТМС высокотемпературные и химически стойкие модульные

Раздел:

Термоэлектрические преобразователи по каталогу Овен

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.

Информация
Документация
Смотрите также

Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

Монтажную (погружную) часть датчика можно изгибать.
Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.

Стандартный срок производства – от 7 рабочих дней.

Условия эксплуатации:

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Конструктивное исполнение коммутационной головки для ДТПХхх5 на основе КТМС модульных:

Стандартное исполнение	Стандартное исполнение, с винтом

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 13 мм
025, 045, 075	115–165, 225

Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»).

Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.

Преобразователи термоэлектрические на основе КТМС в защитной арматуре:

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	025	D = 10 мм	ДТПL Материал арматуры: сталь AISI316Ti (−40… +600 °С) Диаметр КТМС 3 мм ДТПK Материал арматуры: сталь AISI316Ti (−40 (0)… +900 °С) Диаметр КТМС 4,5 мм ДТПN Материал арматуры: сталь AISI316Ti (−40 (0)… +900 °С) Диаметр КТМС 4,5 мм ДТПJ Материал арматуры: сталь AISI316Ti (−40… +750 °С) Диаметр КТМС 4,5 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Подвижный штуцер	045	D = 10 мм М = 20×1,5** S = 22 мм
	075	D = 10 мм М = 20×1,5** S = 22 мм
	115	D = 20 мм	ДТПL сталь 12Х18Н10Т (-40...+600 °С) сталь AISI316Ti (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (-40 (0)...+800 °С)* сталь15Х25Т (-40 (0)...+1000 °С)* сталь AISI316Ti (-40 (0)...+900 °С)* сталь AISI 310 (-40 (0)...+1100 °С)* стальХН45Ю (-40 (0)...+1100 °С)* Диаметр КТМС 4,5 мм ДТПN сталь AISI 310 (-40 (0)...+1100 °С)* сталь ХН45Ю (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм	L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	125	D = 20 мм		250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	135	D = 20 мм, M = 27×2 мм**, S = 32 мм
	225	D = 20 мм	ДТПK стальХН45Ю (-40 (0)...+1100 °С)* Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40 (0)...+1250 °С)* Диаметр КТМС 4,5 мм
	145	D = 12 мм, D1 = 20 мм	ДТПK корунд CER795 (-40 (0)...+1100 °С)* Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40 (0)...+1250 °С)* Диаметр КТМС 4,5 мм
	155	D = 20 мм, D1 = 30 мм
	165	D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

Для ДТПХ мод. 145, 155, 165:

температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

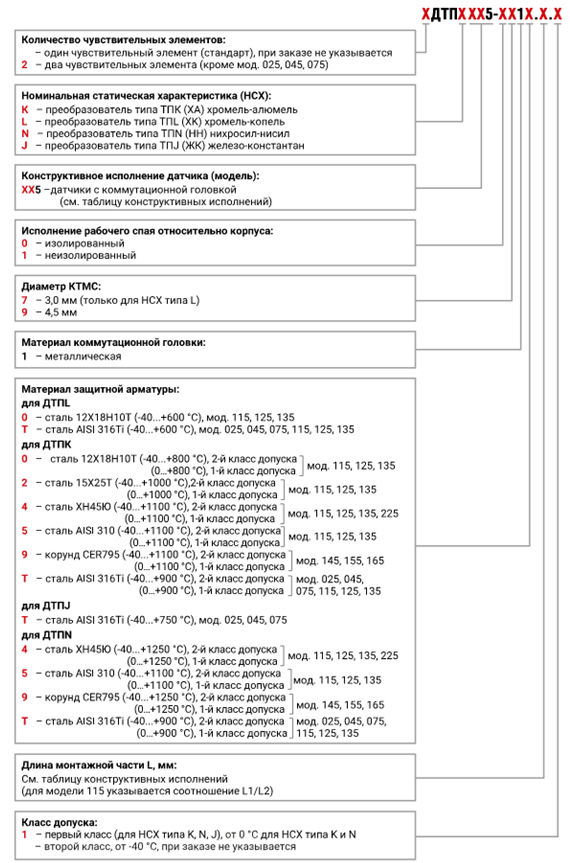

Модификации:

Пример обозначения при заказе: ДТПК145-0919.630.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795, классом допуска 1, c диапазоном измерения температуры: 0…+1100 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.

Пример обозначения при заказе: ДТПN125-0914.1000

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «нихросил-нисил», материал защитной арматуры – сплав ХН45Ю, классом допуска 2, c диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 1000 мм, в корпусе 125.

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115:
