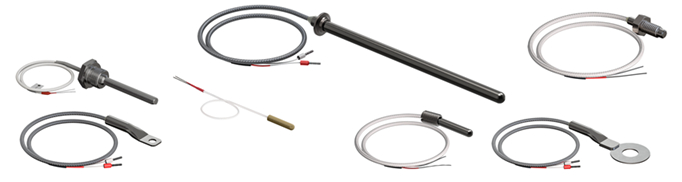

ДТПХхх4 Термопары проволочные с кабельным выводом

Раздел:

Термоэлектрические преобразователи по каталогу Овен

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Информация
Документация
Смотрите также

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) — для ДТПК
ТХК (L) — для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы — не менее 0,95 за 16 000 час;
средний срок службы — не менее 4 лет;
гарантийный срок эксплуатации — 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивные исполнения датчиков:

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
Накидная гайка	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
Накидная гайка	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм
Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
Накидная гайка	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65
	534	d = 4,5 мм Под М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C – c кабелем КТППЭ)	39
	554	d = 5,5 мм Под М5		39
	564	d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм		58
	574	d = 8,4 мм Под М8 D = 22 мм S = 0,75 мм		61
	584	d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм		63
	594	d = 13 мм Под М12 D = 30 мм S = 1,0 мм		71
	644	D = 4,5 мм М = 6×1 мм S = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4:

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр (толщина/ширина)
1 — термоэлектродная проволока 2 — cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2	Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8 2,8/4,0
1 — термоэлектродная проволока 2, 4, 5, 6 — обмотка стеклонитью с пропиткой нагревостойким лаком 3 — обмотка фторопластовой запеченной пленкой 7 — экран из медной луженной оловом проволоки	Кабель СФКЭ ХА 2×0,5	Многожильный С — изоляция из стекловолокна Ф — изоляция из фторопластовой пленки К — комбинированная изоляция и оболочка Х — положительная жила, сплав хромель А — отрицательная жила, сплав алюмель 2 — количество жил 0, 5 — сечение жилы Красный наконечник НШВИ установлен на положительный электрод.	-60…+250°С	3,0/4,5
1 — термоэлектродная проволока 2 — стеклонить 3 — слюда 4 — стеклонить 5 — экран из нержавеющей стали	Кабель КТППЭ-ХА	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение	Наименование	Описание	Температурный диапазон	Внешний диаметр (толщина/ширина)
1 — термоэлектродная проволока 2 — cтеклонить К11С6 с пропиткой кремнийорганическим лаком	ДКТL011-0,5 ДКТL011-0,7	Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция — нить К11С6 Красной термоусадочной трубкой помечен положительный электрод	-40…+300 °С	1,8/2,0 2,0/2,8
1 — термоэлектродная проволока 2, 4, 5, 6 — обмотка стеклонитью с пропиткой нагревостойким лаком 3 — обмотка фторопластовой запеченной пленкой 7 — экран из медной луженной оловом проволоки	Кабель СФКЭ ХК 2×0,5	Многожильный С — изоляция из стекловолокна Ф — изоляция из фторопластовой пленки К — комбинированная изоляция и оболочка Х — положительная жила, сплав хромель К — отрицательная жила, сплав копель 2 — количество жил 0, 5 — сечение жилы Красный наконечник НШВИ установлен на положительный электрод.	-60…+250°С	3,0/4,5
1 — термоэлектродная проволока 2 —стеклонить 3 — слюда 4 — стеклонить 5 — экран из нержавеющей стали	Кабель КТППЭ-ХК	Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод	-50…+400 °С	2,7/4,0

Технические характеристики:

Характеристика	Значение
Характеристика	ДТПКхх4	ДТПLхх4
Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
Рабочий диапазон измеряемых температур	-40...+400 °С
Условное давление	0,16…0,4 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный неизолированный
Диаметр термоэлектродной проволоки, мм	0,5; 0,7
Показатель тепловой инерции, не более:
— с изолированным рабочим спаем	20 с
— с неизолированным рабочим спаем	10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	латунь сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254	IP54

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1%.

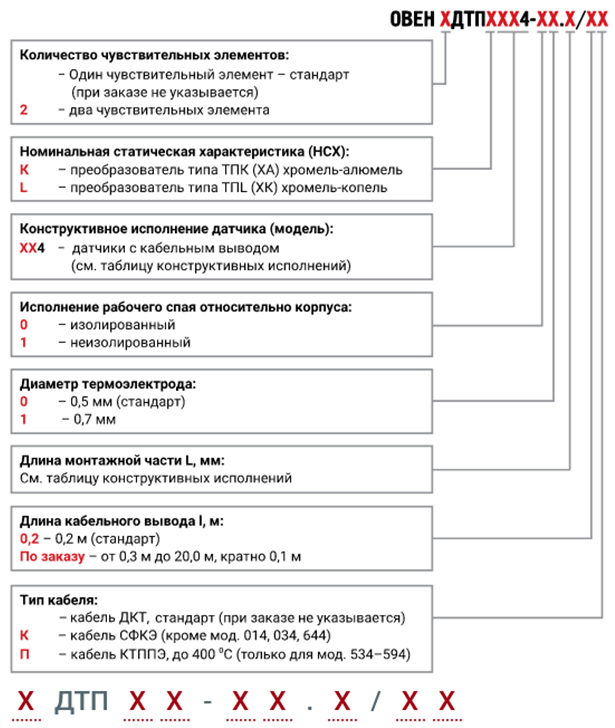

Модификации:

Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5

Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.
