Термоэлектрические преобразователи по каталогу Овен

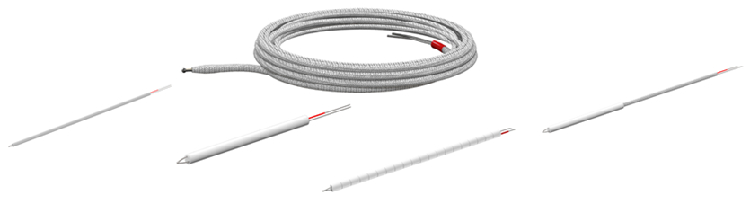

ДТПХхх1 Термопары проволочные бескорпусные (поверхностные)

Раздел:

Термоэлектрические преобразователи по каталогу Овен

• Информация
• Документация
• Смотрите также

•

  Отличительные особенности:

  • С открытым «горячим» спаем.
  • Бюджетные и малогабаритные.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

  Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК):

  Конструктивное исполнение	Модель	Диаметр термоэлектрода	D, мм	D1, мм	Тип изоляции	Диапазон измеряемых температур	Длина термопары L, м *	Длина кабельного вывода l, м *
  	011	0,3 мм	1,8	2,2	нить К11С6	ДТПК ДТПL –40...+300 °С	0,2…100, кратно 0,01 м	—
  		0,5мм	2,2	2,6
  		0,7 мм	2,3	2,9
  		1,2 мм	3,4	4,5
  	021**	0,5	4,63...5	—	трубка МКРц	ДТПК –40...+1100 °С ДТПL –40...+600 °С	0,2…20, кратно 0,01 м
  		0,7
  		1,2	6,4...7,0 8,0 9,0	—	бусы МКРц			—
  		3,2	6	—	бусы МКРц		0,2…2, кратно 0,01 м
  	031**	0,5	4,63	2,6	трубка МКРц / нить K11C6		до 3, кратно 0,01 м От 3 до 20, кратно 0,01 м	От 0,2 до 20, кратно 0,1м 0,2 м***
  		0,7	7,0	2,9
  		1,2	7,0 8,0 9,0	4,5	бусы МКРц / нить K11C6

  * Длина термопары L и длина кабельного вывода l выбираются при заказе.
  ** По заказу возможно изготовление датчика в изоляции из бус МКРц.
  *** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.
  **** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.

  Технические характеристики:

  Характеристика	Модель 011		Модель 021, 031
  Номинальная статическая характеристика	К(ХА)	L(ХК)	К(ХА)	L(ХК)
  Рабочий диапазон измеряемых температур	–40...+300°С	–40...+300°С	–40...+1100°С	–40...+600°С
  Класс допуска	1 (для 0,3 мм), 2	2	2
  Показатель тепловой инерции	не более 3с		не более 3с

  Модификации:

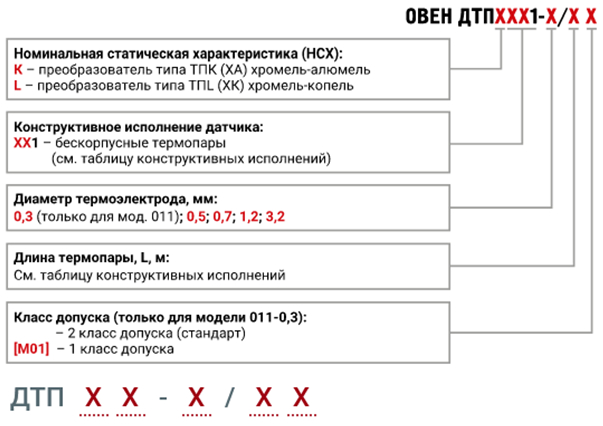

  Модификации термопар мод. 011 и 021



  Пример обозначения при заказе: ОВЕН ДТПК011-0,3/2 [М01]

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 011 с изоляцией – кремнеземная нить К11С6, с диаметром термоэлектродов 0,3 мм, длиной термопары 2 м, 1 класса допуска, диапазон измерения: -40…+300 ºС.

  Пример обозначения при заказе: ОВЕН ДТПL021-1,2/5

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель», модели 021 с изоляцией – бусы МКРц, диаметр термоэлектродов 1,2 мм, длиной термопары 5 м, диапазон измерения: -40…+600 ºС.

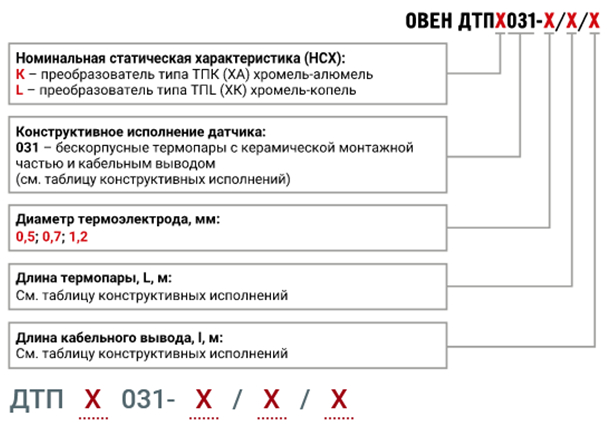

  Модификации термопар мод. 031



  Пример обозначения при заказе: ОВЕН ДТПК031-0,7/2/10

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 031 с изоляцией – трубка МКРц, диаметром термоэлектродов 0,7 мм, длиной термопары – 2 м, длиной кабельного вывода – 10 м, диапазон измерения: -40…+1100 ºС.
