OPTIMUS DRIVE

Серия AD800 Модульный преобразователь частоты

Раздел:

OPTIMUS DRIVE

• Информация
• Документация
• Смотрите также

• За основу берется силовой модуль (AD800-…-PU01 или AD800-…-PU00) в зависимости от требуемого функционала. На силовой модуль, если требуется, устанавливается модуль управления (CU0B или CU00) и/или подключается выносной пульт управления.

  • Модульная конструкция – оптимальное решение под любую задачу
  • Доступны модели с различным количеством входов / выходов
  • Высокое качество и надежность: комплектующие ведущих мировых производителей, новейшие схемотехнические решения и алгоритмы управления
  • Векторное управление или V/F
  • Тяжелый / Легкий режимы
  • Встроенный тормозной модуль до 22/30 кВт
  • Модели с RS485 / Modbus
  • Опциональный выносной пульт
  • Встроенный фильтр ЭМС стандарта С3
  • Встроенный дроссель звена постоянного тока от 30 кВт
  • Работа с асинхронными и синхронными двигателями
  • Управление моментом
  • Модули расширения
  • Программное обеспечение для настройки преобразователей частоты, копирования параметров, мониторинга работы и обновления прошивки
  • Подвод кабелей снизу
  • 3 года гарантии

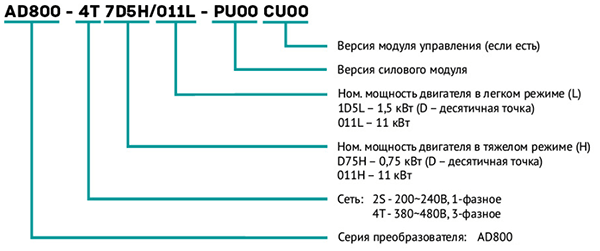

  Расшифровка моделей AD800:



  Модельный ряд AD800:

  Напря-жение питания (В)	Серия AD800-…PU01	Ном. мощ-ность (кВт)	Выходной ток (А)		Краткое описание
  			Тяжелый режим	Легкий режим
  1x220~240	AD800-2SD37-PU01	0,37	2,5	-
  	AD800-2SD75-PU01	0,75	4,5	-
  	AD800-2S1D5-PU01	1,5	7,5	-
  	AD800-2S2D2-PU01	2,2	9,6	-
  3х380~440	AD800-4TD75H/1D5L-PU01	0,75/1,5	2,3	3,7
  	AD800-4T1D5H/2D2L-PU01	1,5/2,2	3,8	5,3
  	AD800-4T2D2H/4D0L-PU01	2,2/4,0	5,3	8,5
  	AD800-4T4D0H/5D5L-PU01	4,0/5,5	9,6	11,2
  	AD800-4T5D5H/7D5L-PU01	5,5/7,5	13,0	15,5
  	AD800-4T7D5H/011L-PU01	7,5/11	17,0	22,0
  	AD800-4T011H/015L-PU01	11/15	25,0	31,0
  	AD800-4T015H/18DL-PU01	15/18,5	32,0	36,0
  	AD800-4T18DH/022L-PU01	18,5/22	38,0	42,5
  	AD800-4T022H/030L-PU01	22/30	45,0	56,0
  Напря-жение питания (В)	Серия AD800-…PU00CU00 / AD800-…PU00CU0H	Ном. мощ-ность (кВт)	Выходной ток (А)		Краткое описание
  			Тяжелый режим	Легкий режим

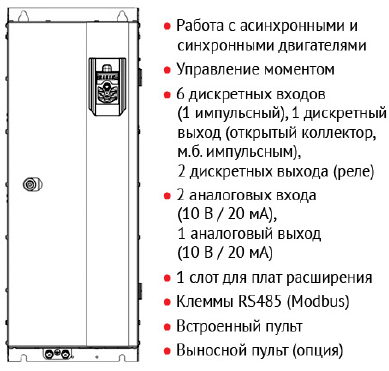

  1x220~240	AD800-2SD37-PU00CU00	0,37	2,5	-	• Работа с асинхронными и синхронными двигателями • Управление моментом • 6 дискретных входов (1 импульсный), 1 дискретный выход (открытый коллектор, м.б. импульсным), 2 дискретных выхода (реле) • 2 аналоговых выхода (10 В / 20 мА), 1 аналоговый выход (10 В / 20 мА) • Клеммы RS485 (Modbus) • Источник питания 24 В (200 мА; питание датчика) • Источник питания 10 В (10 мА; питание потенциометра) • Встроенный пульт • Выносной пульт (опция) • Возможна установка плат расширения.
  	AD800-2SD75-PU00CU00	0,75	4,5	-
  	AD800-2S1D5-PU00CU00	1,5	7,5	-
  	AD800-2S2D2-PU00CU00	2,2	9,6	-
  3х380~440	AD800-4TD75H/1D5L-PU00CU00	0,75/1,5	2,3	3,7
  	AD800-4T1D5H/2D2L-PU00CU00	1,5/2,2	3,8	5,3
  	AD800-4T2D2H/4D0L-PU00CU00	2,2/4,0	5,3	8,5
  	AD800-4T4D0H/5D5L-PU00CU00	4,0/5,5	9,6	11,2
  	AD800-4T5D5H/7D5L-PU00CU00	5,5/7,5	13,0	15,5
  	AD800-4T7D5H/011L-PU00CU00	7,5/11	17,0	22,0
  	AD800-4T011H/015L-PU00CU00	11/15	25,0	31,0
  	AD800-4T015H/18DL-PU00CU00	15/18,5	32,0	36,0
  	AD800-4T18DH/022L-PU00CU00	18,5/22	38,0	42,5
  	AD800-4T022H/030L-PU00CU00	22/30	45,0	56,0
  	AD800-4T030H/037L-PU00CU00	30/37	61,0	71,0
  	AD800-4T037H/045L-PU00CU00	37/45	75,0	90,0
  	AD800-4T045H/055L-PU00CU00	45/55	91,0	104
  	AD800-4T055H/075L-PU00CU00	55/75	112	145
  	AD800-4T075H/090L-PU00CU00	75/90	150	175
  	AD800-4T090H/110L-PU00CU00	90/110	180	202
  	AD800-4T110H/132L-PU00CU0H	110/132	215	255
  	AD800-4T132H/160L-PU00CU0H	132/160	260	305
  	AD800-4T160H/185L-PU00CU0H	160/185	315	350
  	AD800-4T185H/200L-PU00CU0H	185/200	365	385
  	AD800-4T200H/220L-PU00CU0H	200/220	395	425
  	AD800-4T220H/250L-PU00CU0H	220/250	435	461
  	AD800-4T250H/280L-PU00CU0H	250/280	480	525
  	AD800-4T280H/315L-PU00CU0H	280/315	540	585
  	AD800-4T315H/355L-PU00CU0H	315/355	605	634
  	AD800-4T355H/415L-PU00CU0H	355/415	660	725
  	AD800-4T415H/450L-PU00CU0H	415/450	745	805
  Напря-жение питания (В)	Серия AD800-…PU00CU0H	Ном. мощ-ность (кВт)	Вых. Ток (А)	Краткое описание
  			Тяжелый режим
  3х380~440	AD800-4T450H-PU00CU0H	450	827
  	AD800-4T500-PU00CU0H	500	918
  	AD800-4T560-PU00CU0H	560	1028
  	AD800-4T630-PU00CU0H	630	1157
