Серия AD800B Модульный преобразователь частоты

Раздел:

Модульная конструкция преобразователей Optimus Drive позволяет сконфигурировать ПЧ с минимальной ценой набора под конкретную задачу пользователя.

Информация
Документация
Смотрите также

Основные функции и характеристики
За основу берется силовой модуль AD800B-…-PU0B и, если требуется, устанавливается модуль управления (CU0B или CU00) и/или подключается выносной пульт управления. На преобразователях частоты AD800B-…-PU0BCU0B возможна замена установленного модуля управления CU0B на CU00.

Модульная конструкция – оптимальное решение под любую задачу
Доступны модели с различным количеством входов / выходов
Высокое качество и надежность: комплектующие ведущих мировых производителей, новейшие схемотехнические решения и алгоритмы управления
Векторное управление или V/F
Тяжелый / Легкий режимы
Встроенный тормозной модуль до 22/30 кВт
Модели с RS485 / Modbus
Опциональный выносной пульт
Встроенный фильтр ЭМС стандарта С3
Встроенный дроссель звена постоянного тока от 30 кВт
Программное обеспечение для настройки преобразователей частоты, копирования параметров, мониторинга работы и обновления прошивки
Подвод кабелей снизу
3 года гарантии

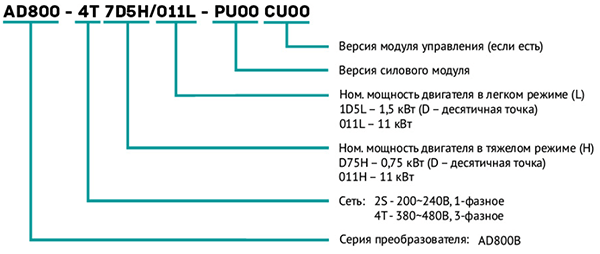

Расшифровка моделей AD800B:

Модельный ряд AD800B:

Напря-жение питания (В)	Серия AD800-…PU01	Ном. мощ-ность (кВт)	Выходной ток (А)		Краткое описание
Напря-жение питания (В)	Серия AD800-…PU01	Ном. мощ-ность (кВт)	Тяжелый режим	Легкий режим	Краткое описание
3х380~440	AD800B-4TD75H/1D5L-PU0B	0,75/1,5	2,3	3,7	• Входы/выходы отсутствуют • RS485 отсутствует Внимание: Для настройки нужен пульт (опция) или ПК. Код для заказа выносного пульта: KP01 (пульт с LED-дисплеем, шлейф 1м входит в комплект поставки).
	AD800B-4T1D5H/2D2L-PU0B	1,5/2,2	3,8	5,3
	AD800B-4T2D2H/4D0L-PU0B	2,2/4,0	5,3	8,5
	AD800B-4T4D0H/5D5L-PU0B	4,0/5,5	9,6	11,2
	AD800B-4T5D5H/7D5L-PU0B	5,5/7,5	13,0	15,5
	AD800B-4T7D5H/011L-PU0B	7,5/11	17,0	22,0
	AD800B-4T011H/015L-PU0B	11/15	25,0	31,0
	AD800B-4T015H/18DL-PU0B	15/18,5	32,0	36,0
	AD800B-4T18DH/022L-PU0B	18,5/22	38,0	42,5
	AD800B-4T022H/030L-PU0B	22/30	45,0	56,0

Напря-жение питания (В)	Серия AD800-…PU00CU00 / AD800-…PU00CU0H	Ном. мощ-ность (кВт)	Выходной ток (А)		Краткое описание
Напря-жение питания (В)	Серия AD800-…PU00CU00 / AD800-…PU00CU0H	Ном. мощ-ность (кВт)	Тяжелый режим	Легкий режим	Краткое описание
3x380~440	AD800B-4TD75H/1D5L-PU0BCU0B	0,75/1,5	2,3	3,7	• 3 дискретных входа, 1 дискретный выход (реле) • 2 аналоговых выхода (10 В / 20 мА), 1 аналоговый выход (10 В / 20 мА) • Клеммы RS485 (Modbus) • Источник питания 24 В (200 мА; питание датчика) • Источник питания 10 В (10 мА; питание потенциометра) • Встроенный пульт • Выносной пульт (опция)
	AD800B-4T1D5H/2D2L-PU0BCU0B	1,5/2,2	3,8	5,3
	AD800B-4T2D2H/4D0L-PU0BCU0B	2,2/4,0	5,3	8,5
	AD800B-4T4D0H/5D5L-PU0BCU0B	4,0/5,5	9,6	11,2
	AD800B-4T5D5H/7D5L-PU0BCU0B	5,5/7,5	13,0	15,5
	AD800B-4T7D5H/011L-PU0BCU0B	7,5/11	17,0	22,0
	AD800B-4T011H/015L-PU0BCU0B	11/15	25,0	31,0
	AD800B-4T015H/18DL-PU0BCU0B	15/18,5	32,0	36,0
	AD800B-4T18DH/022L-PU0BCU0B	18,5/22	38,0	42,5
	AD800B-4T022H/030L-PU0BCU0B	22/30	45,0	56,0
