Датчики температуры с выходным сигналом 4…20 мА

Предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

В состав термопреобразователя входят:

первичный преобразователь (термозонд) — термопреобразователь сопротивления (ДТС) или преобразователь термоэлектрический (ДТП);
измерительный преобразователь НПТ-3.

Использование в составе изделия микропроцессорного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Технические характеристики:

Характеристика	ОВЕН ДТС.И				ОВЕН ДТП.И
Характеристика	ДТС125М.И (термопреобразователь сопротивления для измерения температуры воздуха)		ДТСхх5М.И (термопреобразователи сопротивления с коммутационной головкой)		ДТПХхх5М.И (термоэлектрические преобразователи с коммутационной головкой)
Номинальная статическая характеристика (НСХ)	50М 100М	100П Pt100	50М 100М	100П Pt100	L (ХК) хромель-копель	K (ХА) хромель-алюмель	N (НН) нихросил-нисил	J (ЖК) Железо- константан
Диапазон измеряемых температур (максимальное значение, диапазон преобразования см. обозначение при заказе)	-40…+80°С	-40…+80°С	-50…+180°С	-50…+500°С	-40…+600°С	-40…+900°С	-40…+1250°С	-40…+750°С
Погрешность	±0,5 или ±1,0	±0,25 или ±0,5	±0,5 или ±1,0	±0,25 или ±0,5	±1,0	±1,0	±1,0	±1,0
Диапазон выходного тока преобразователя	4….20мА
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования	не хуже ±0,2%
Разрядность цифро-аналогового преобразователя	не менее 12 бит
Диапазон допустимых напряжений питания (постоянного тока)	12…36 В (номинальное = 24В)
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления	не более 30 Ом				-
Сопротивление линии связи с термоэлектрическим преобразователем	-				не более 10 Ом
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5%
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	не более 30 мин.
Показатель тепловой инерции	не более 20…40 с
Исполнение сенсора относительно корпуса	изолированный
Материал коммутационной головки	пластмассовая		пластмассовая металлическая		пластмассовая металлическая
Тип резьбового штуцера	-		метрическая или трубная резьба		метрическая или трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т				сталь 12Х18Н10Т	сталь 12Х18Н10Т сталь 10Х23Н18 сталь AISI 321 сталь AISI 310 сталь AISI 3016	сплав Nicrobell D	cталь AISI 316
Степень защиты	IP54 (исполнение с пластмассовой коммутационной головкой) IP65 (исполнение с металлической коммутационной головкой и ДТС125М)

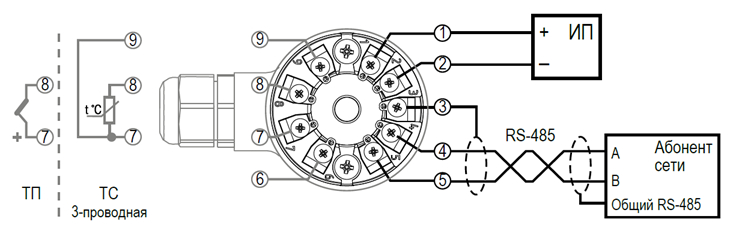

Датчики температуры с выходным сигналом RS-485

Датчики температуры с выходным сигналом RS-485 предназначены для непрерывного измерения температуры твердых, жидких газообразных и сыпучих сред и преобразования значения температуры в цифровой сигнал RS-485.
Датчики с интерфейсом RS-485 передают сигнал сразу в контроллер или облачные технологии. Основным протоколом обмена датчика с внешними устройствами является протокол Modbus RTU. При этом, измерители могут находиться на большом расстоянии от вторичного прибора, т.к. линия связи может достигать 1200 метров. С помощью ОРС-сервера сигналы могут быть легко переданы в SCADA-систему через адаптер АС4.

Преимущества датчиков с RS-485:

Универсальный конфигуратор с возможностью регистрации параметров в виде таблиц или графиков (бесплатно).
ОPC-сервер для передачи сигналов в SCADA-системы.
Помехоустойчивость сигнала выше, чем 4…20 мА.

Технические характеристики:

Наименование	Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	10…42 В
Защита от смены полярности напряжения питания	есть
Гальваническое разделение цепи питания от цепи ЧЭ	нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485	есть, до 500 В
Характеристики входных сигналов
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после изменения входного сигнала, не более	1 с
Интерфейс связи RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU (Slave)
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
Степень защиты (по ГОСТ 14254): – корпус с пластиковой коммутационной головкой – корпус с металлической коммутационной головкой	не более 20...40 с изолированный
Характеристики надежности
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Время непрерывной работы	круглосуточно
Температура окружающего воздуха	-40…+85°С
