Овен ДТСхх5М.И Термопреобразователи сопротивления с выходным сигналом 4…20 мА с коммутационной головкой

Раздел:

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, PT100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

Информация
Документация
Смотрите также

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

Первичный преобразователь (термозонд) — термопреобразователь сопротивления (ДТС).
Измерительный преобразователь НПТ-3, встроенный в головку датчика.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия преобразователя аналоговых сигналов НПТ-3 позволяет получать данные об измеренной температуре по 4…20 мА в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

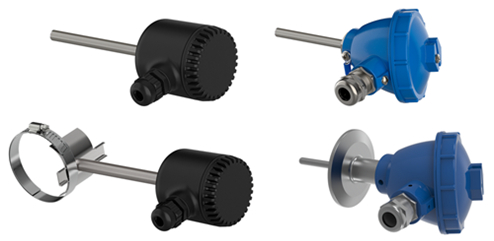

Конструктивные исполнения датчиков:

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	60, 80, 100, 120, 160, 200, 250, 320, 400, 500,630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
	515	D = 6 мм
Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120,160,200, 250, 320, 400, 500,630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	505	D = 6 мм, M = 20×1,5 мм**, S = 27 мм
	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120
	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
DIN 32676	305	DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды, не более 1,6 МПа	40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
Для модели 325 нет диапазонов преобразования 4, 5 и 6.
При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
ДТС305 изготавливается только с сенсором Рt100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73.

Конструктивное исполнение коммутационной головки для ДТС-И:

Под НПТ-3
Пластмассовая	Металлическая	Металлическая ДТС305М

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 12 мм

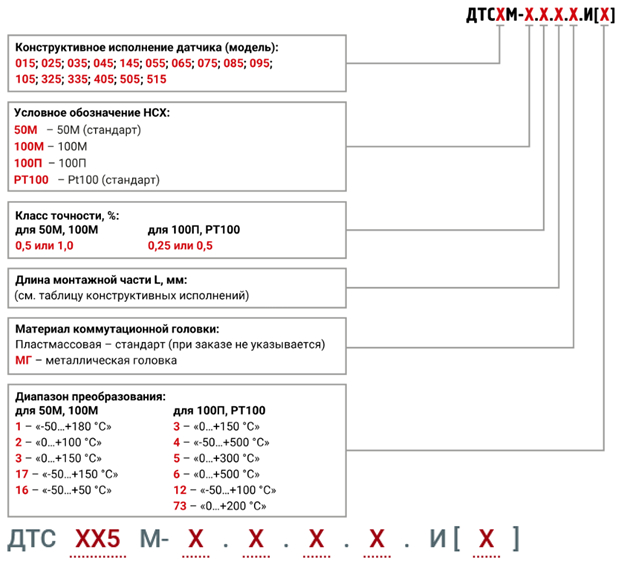

Модификации:

Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС045М-РТ100.0,5.200.МГ.G1/2.И [12]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 045, класс точности 0,5 %, длиной монтажной части 200 мм, металлической коммутационной головкой, с трубной резьбой G1/2, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+100 °С.

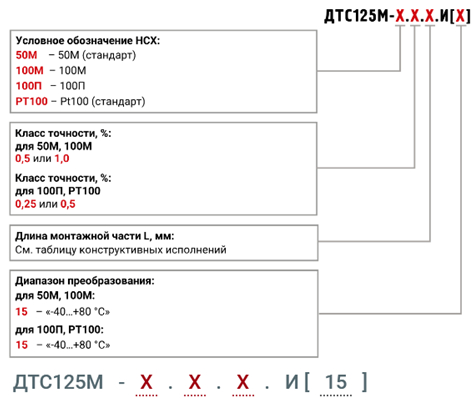

Обозначение при заказе ДТС125М:

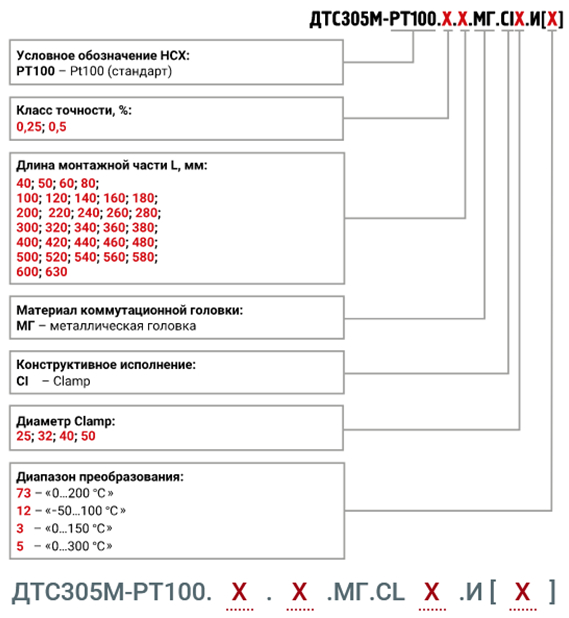

Обозначение при заказе ДТС305М:
