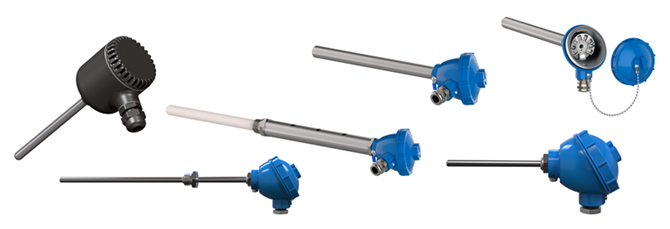

ОВЕН ДТПХхх5М.И Преобразователи термоэлектрические с выходным сигналом 4…20 мА с коммутационной головкой

Раздел:

По каталогу ОВЕН

• Информация
• Документация
• Смотрите также

•

  Изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН), ДТПJхх5 (ЖК).

  В состав термопреобразователей входят:

  • первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
  • измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.

  Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.

  Отличительные особенности:

  • Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
  • Линия связи «датчик – прибор» может составлять сотни метров.
  • Улучшенная помехозащищенность линии связи.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
  • Гарантийный срок эксплуатации и интервал между поверками: 2 года.
  • Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

  Конструктивное исполнение	Модель (см. обозначение при заказе)	Параметры	Материал защитной арматуры (диапазон измерения температур)	Длина монтажной части L*, мм
  	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100,120, 160, 180,200, 250, 320, 400,500, 630, 800, 1000, 1250, 1600, 2000
  	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  Подвижный штуцер	035	D=8 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
  	045	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  Подвижный штуцер	055	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	80, 100,120, 160, 180,200, 250, 320, 400,500, 630, 800, 1000, 1250, 1600, 2000
  	065	D=8 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100,120, 160, 180,200, 250, 320, 400,500, 630, 800, 1000, 1250, 1600, 2000
  	075	D=10 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  	085	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  Подвижный штуцер	095	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
  	105	D=8мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
  Подвижный штуцер	185	D=10 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)	60, 80, 100,120, 160, 180,200, 250, 320, 400,500, 630, 800, 1000, 1250, 1600, 2000
  	195	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  Подвижный штуцер	205	D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  	215	D=10 мм, M=27×2 мм, S=32 мм, R=12 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
  Подвижный штуцер	265	D=6 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100,120, 160, 180,200, 250, 320, 400,500, 630, 800, 1000
  	275	D=3 мм D=4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3",0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм	60...30000 кратно 10
  Подвижный штуцер	285	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
  Подвижный штуцер	295	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
  	365	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм

  Технические характеристики:

  Наименование	Значение
  Номинальное значение напряжения питания (постоянного тока)	24В
  Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
  Максимальная мощность, потребляемая преобразователем	0,8 Вт
  Диапазон выходного тока преобразователя	4...20мА
  Вид зависимости «ток от температуры»	линейная
  Нелинейность преобразования, не хуже	±0,2 %
  Разрядность цифро-аналогового преобразователя, не менее	12 бит
  Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более	30
  Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
  Номинальное значение сопротивления нагрузки (при напряжении питания 24В)	500 Ом ±5 %
  Максимальное допустимое сопротивление нагрузки (при напряжении питания 36В)	1250Ом
  Пульсации выходного сигнала	0,6 %
  Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
  Показатель тепловой инерции, не более	20...40 с
  Пределы допускаемой основной приведенной погрешности	±1,0 %

  Модификации:




  Примечание: при измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

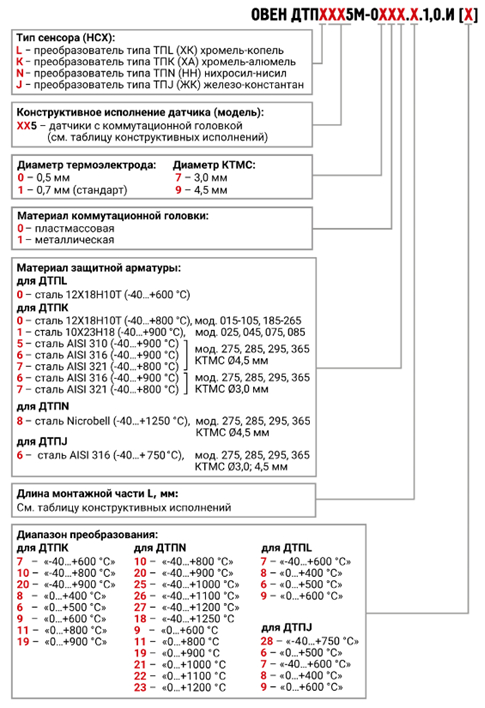

  Пример обозначения при заказе: ОВЕН ДТПК045М-0110.120.1,0.И[10]

  Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: -40…+800 °С.

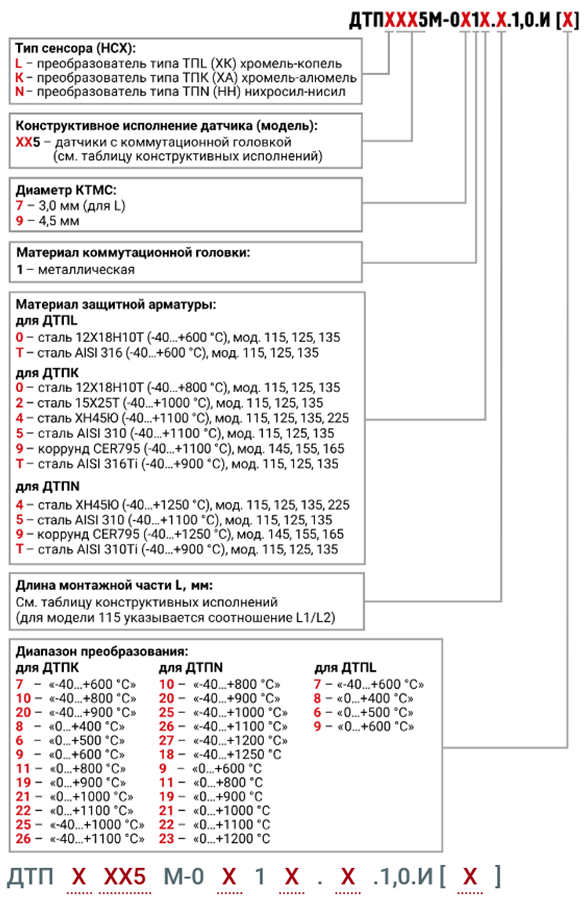

  Модификации термопар в жаростойких защитных чехлах (мод.115-165, 225):



  Пример обозначения при заказе: ДТПК125М-0914.500.1,0.И [22]

  Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – жаростойкий сплав ХН45Ю, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 500 мм, в корпусе 125, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: 0…1100 °С.

  Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115:
