Овен ДТС125М.RS Термопреобразователь сопротивления с выходным сигналом RS-485 для измерения температуры воздуха

Раздел:

ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.

Информация
Документация
Смотрите также

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
NTC 3k, NTC 10k, NTC 20k (коэффициент температурной чувствительности 3950К)

Вид климатического исполнения ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.

ДТС125М.RS — со встроенным нормирующим преобразователем в цифровой сигнал RS-485.
Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 6 мм

Конструктивные исполнения:

Фото	Конструктивное исполнение	НСХ	Класс допуска/точности	Схема соединения	Диапазон измеряемых температур, °С	Длина монтажной части, мм	Аксессуары (приобретаются отдельно)
ДТС125М.RS (выходной сигнал RS-485)		50М 100М 100П РТ100	1,0 %	2- проводная (выходной сигнал RS-485)	-40…+85	60 80 100	Экран для защиты от солнечных лучей

* Длина монтажной части L выбирается при заказе.

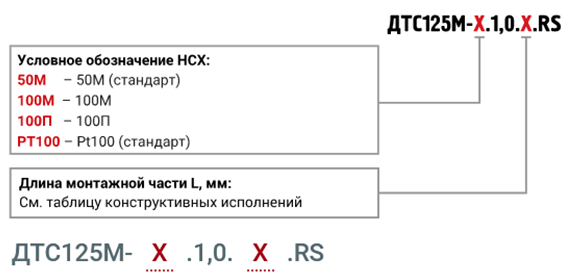

Обозначение при заказе:

Пример обозначения при заказе: ОВЕН ДТС125М-50М.1,0.60.RS

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 125М, класс точности 1,0 %, с длиной монтажной части 60 мм, с цифровым интерфейсом RS-485, с диапазоном измерения температуры: -40…+80 °С.
