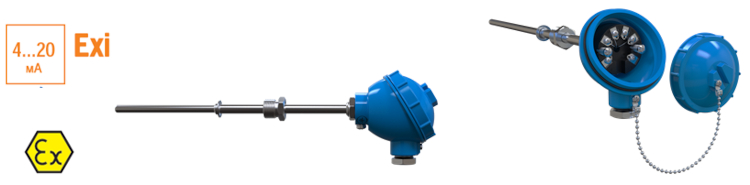

ДТСхх5Е.И.EXIA / ДТПХхх5Е.И.EXIA Датчики температуры с выходным сигналом 4…20 мА во взрывозащищенном исполнении

ДТСхх5Е.И.EXIA / ДТПХхх5Е.И.EXIA Датчики температуры с выходным сигналом 4…20 мА во взрывозащищенном исполнении
Раздел: По каталогу ОВЕН

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е, ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.



  • Информация
  • Документация
  • Смотрите также

  • Область применения датчиков — системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

    Особенности датчиков температуры с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA:

    • Тип выхода: аналоговый, многопредельный
    • Диапазон измеряемых температур:
      • ДТСхх5Е: –50…+500 °С
      • ДТПКхх5Е, ДТПNхх5Е: –40…+1250 °С
    • НСХ:
      • ДТСхх5Е: Pt100
      • ДТПКхх5Е, ДТПNхх5Е: К (ХА), N (НН), J (ЖК)
    • Выходной сигнал: 4…20 мА, HART
    • Класс точности:
      • ДТСхх5Е: ±0,25 %; ±0,5 %
      • ДТПКхх5Е, ДТПNхх5Е: 1,0%
    • Межповерочный интервал — 2 года

    Конструктивные исполнения:

    ДТСхх5Е.И термосопротивления с выходным сигналом 4…20 мА EXIA

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    015 D=8 мм сталь 12Х18Н10Т 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм

    Подвижный штуцер    		 035 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм
    045 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм
    145 D=6 мм,
    M=20×1,5 мм**,
    S=22 мм

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000

    Неподвижный штуцер    		 065 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм
    085 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    105 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм

    * — Длина монтажной части L выбирается при заказе.
    ** По спец. заказу возможно изготовление датчика с другой резьбой.

    ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA

    Конструктивное исполнение Модель Параметры Материал защитной арматуры
    (диапазон температур)    		 Длина монтажной части
    L*, мм
    015 D=8 мм сталь 12Х18Н10Т
    (-40 …+800°C)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм сталь 12Х18Н10Т
    (-40 … +800°C),
    сталь 10Х23Н18
    (-40 …+900°C)

    Подвижный штуцер    		 035 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм    		 сталь 12Х18Н10Т
    (-40 …+800°C)
    045 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 сталь 12Х18Н10Т
    (-40 …+800°C),
    сталь 10Х23Н18
    (-40 …+900°C)

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 сталь 12Х18Н10Т
    (-40 …+800°C)    		 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000
    065 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм    		 сталь 12Х18Н10Т
    (-40 …+800°C)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм    		 сталь 12Х18Н10Т
    (-40 … +800°C),
    сталь 10Х23Н18
    (-40 …+900°C)
    085 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 сталь 12Х18Н10Т
    (-40 …+800°C)
    105 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм

    Подвижный штуцер    		 185 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм    		 сталь 12Х18Н10Т
    (-40 … +800°C)    		 60, 80, 100, 120,
    160, 180, 200,
    250, 320, 400
    195 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 205 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм
    R=9,5 мм    		 сталь 12Х18Н10Т
    (-40 … +800°C)    		 60, 80, 100, 120,
    160, 180, 200,
    250, 320, 400
    215 D=10 мм,
    M=27×2 мм**,
    S=32 мм
    R=12 мм

    Подвижный штуцер    		 265 D=6 мм,
    M=22×1,5 мм**,
    S=27 мм    		 60, 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000
    275 D=3 мм
    D=4,5 мм

    ДТПK
    сталь AISI 321 (-40…+800 °С),



    диаметр КТМС 3 мм; 4,5 мм
    ДТПK
    AISI 316 (-40…+900 °С),
    диаметр КТМС 3 мм; 4,5 мм
    ДТПK
    AISI 310 (-40…+900 °С),
    диаметр КТМС 4,5 мм
    ДТПN
    сталь Nicrobell D (-40…+1250 °С),
    диаметр КТМС 4,5 мм
    ДТПJ
    сталь AISI 316 (-40…+750 °С),
    диаметр КТМС 3 мм;
    диаметр КТМС 4,5 мм

    		 60...30000,
    кратно 10

    Подвижный штуцер    		 285 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм

    Подвижный штуцер    		 295 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм
    365 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=27 мм

    * — Длина монтажной части L выбирается при заказе.
    ** — По спец. заказу возможно изготовление датчика с трубной резьбой.

    Технические характеристики:

    Характеристика ОВЕН ДТС.И.Exia ОВЕН ДТП.И.Exia
    ДТСхх5Е.И.Exia (термопреобразователи сопротивления с коммутационной головкой) ДТПХхх5Е.И.Exia(термопреобразователи сопротивления с коммутационной головкой)
    Выходной сигнал
    Номинальная статическая характеристика (НСХ) Pt100 K (XA)
    хромель-алюмель    		 N (HH)
    нихросил-нисил    		 J (ЖК)
    железо-константан
    Диапазон измеряемых температур (максимальное значение, диапазон преобразования см. обозначение при заказе) -50…+500°С -40…+800°С
    -40…+900°С    		 -40…+1250°С -40…+750°С
    Погрешность ±0,25 или ±0,5 ±1,0
    Наименование Значение
    Питание
    Номинальное значение напряжения питания (постоянного тока), В 24
    Диапазон допустимых напряжений питания (постоянного тока), В 12…30
    Максимальная мощность потребления, Вт 0,8
    Защита от обратной полярности напряжения питания есть
    Выходной сигнал
    Диапазон выходного тока, мА 4…20
    Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА 23
    Вид зависимости «ток от температуры» линейная
    Диапазон преобразования температур определяется при заказе
    Диапазон допустимых сопротивлений нагрузки, Ом 250…956
    Время установления рабочего режима после включения напряжения питания, сек, не более 30
    Интерфейс HART
    Конструкция
    Способ контакта с измеряемой средой погружаемый
    Степень защиты корпуса датчика (по ГОСТ14254) IP65
    Условия эксплуатации
    Температура окружающего воздуха В зависимости от температурного класса датчика
    Параметры взрывозащиты
    Маркировка 0Ex ia IIC T6…Т1 Ga Х
    Максимальные значения для подключения по токовой цепи Ui = 30 В,
    Ii = 100 мА,
    Li = 0,15 мГн,
    Ci = 25 нФ    		 Li Ui = 30 В,
    Ii = 100 мА,
    Li = 0,15 мГн,
    Ci = 25 нФ

    Модификации:

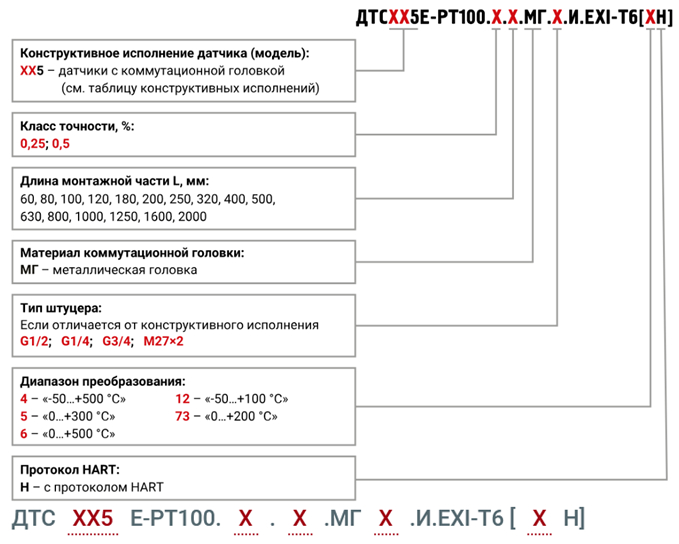

    Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.МГ.И.EXI-Т6[12Н]

    Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, МГ – металлическая головка, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), диапазон преобразования температур: -50…+100 °С, с HART-протоколом.

    Пример обозначения при заказе: ОВЕН ДТС075Е-РТ100.0,25.500.G1/2.МГ.И.ЕХI-Т6 [4Н]

    Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 075, класс точности 0,25 %, длиной монтажной части 500 мм, МГ – металлическая головка, с трубной резьбой G1/2, взрывозащищенное исполнение (искробезопасная цепь 0Ех iа IIС Т6 Gа Х), диапазон преобразования температур: -50…+500 °С, с HART-протоколом.

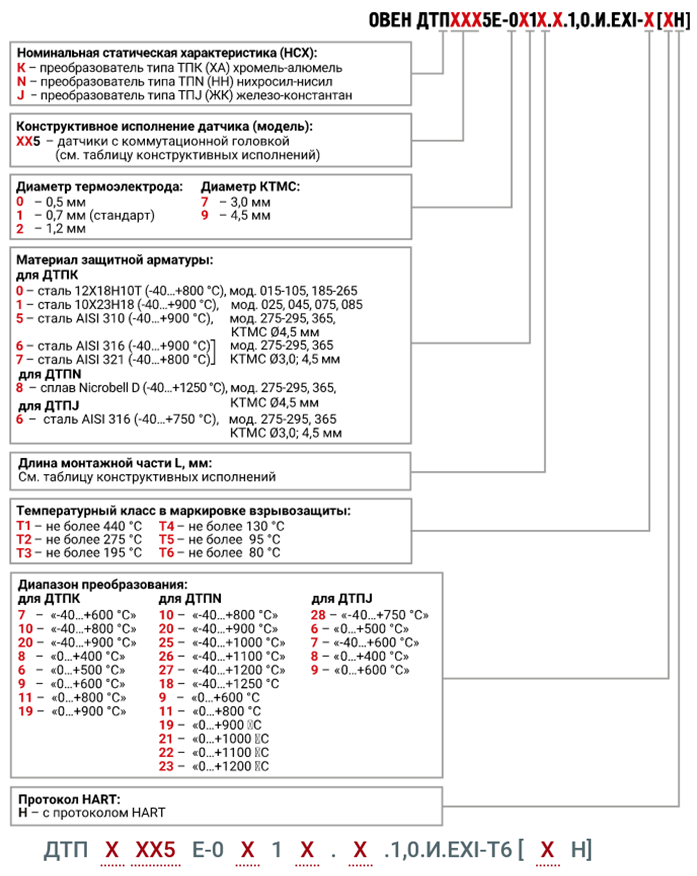

    Пример обозначения при заказе: ОВЕН ДТПК035Е-0110.120.1,0.И.ЕХI-T6[10Н]

    Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -200…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе модели 035, класс точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, с HART-протоколом.

  • Технические характеристики

    Руководство по эксплуатации на ДТС-И.EXIA
    Руководство по эксплуатации на ДТП-И.EXIA
