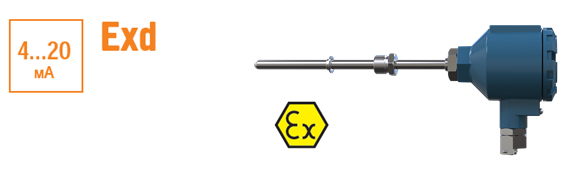

ДТСхх5Д.И.EXD / ДТПХхх5Д.И.EXD Датчики температуры с выходным сигналом 4…20 мА во взрывозащищенном исполнении

ДТСхх5Д.И.EXD / ДТПХхх5Д.И.EXD Датчики температуры с выходным сигналом 4…20 мА во взрывозащищенном исполнении
Раздел: По каталогу ОВЕН

Датчики температуры ДТСхх5Д.И.EXD / ДТПХхх5Д.И.EXD предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.



  • Информация
  • Документация
  • Смотрите также

  • Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).

    Тип взрывозащиты: взрывонепроницаемая оболочка 1 Ex d llC T6 Gb X

    Среда измерения

    Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

    Области применения

    Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

    Особенности ДТСхх5Д.И.EXD и ДТПХхх5Д.И.EXD:

    • Тип выхода: аналоговый, многопредельный
    • Диапазон измеряемых температур:
      • ДТСхх5Д.И.EXD: –50…+500 °С
      • ДТПХхх5Д.И.EXD: –40…+1250 °С
    • НСХ:
      • ДТСхх5Д.И.EXD: Рt100
      • ДТПХхх5Д.И.EXD: К (ХА), N (НН), J (ЖК)
    • Выходной сигнал:
      • ДТСхх5Д.И.EXD: 4…20 мА, HART (только для Рt100)
      • ДТПХхх5Д.И.EXD: 4…20 мА, HART
    • Класс точности:
      • ДТСхх5Д.И.EXD: 4 ±0,25%; ±0,5%
      • ДТПХхх5Д.И.EXD: 1,0%
    • Межповерочный интервал — 2 года

    Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

    Конструктивные исполнения:

    ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    015 D=8 мм сталь 12Х18Н10Т 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм

    Подвижный штуцер    		 035 D=8 мм
    M=20×1,5 мм**
    S=22 мм
    045 D=10 мм
    M=20×1,5 мм**
    S=22 мм
    145 D=6 мм,
    M=20×1,5 мм**
    S=22 мм

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**
    S=22 мм    		 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000
    065 D=8 мм,
    M=20×1,5 мм**
    S=27 мм
    ɭ=14 мм    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм
    M=20×1,5 мм**
    S=27 мм
    ɭ=14 мм
    085 D=10 мм,
    M=27×2 мм**
    S=32 мм
    ɭ=18 мм

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**
    S=22 мм    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    105 D=8 мм,
    M=20×1,5 мм**
    S=27 мм

    * — Длина монтажной части L выбирается при заказе.
    ** — По спец. заказу возможно изготовление датчика с трубной резьбой.

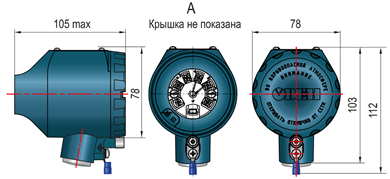

    Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

    ДТСхх5Д.И головка под EХD, металлическая
    Резьба под кабельный ввод М20×1,5

    ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

    Конструктивное исполнение Модель Параметры Материал защитной арматуры
    (диапазон температур)    		 Длина монтажной части
    L*, мм
    015 D=8 мм ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C),
    сталь 10Х23Н18
    (-40…+900°C)

    Подвижный штуцер    		 035 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C)
    045 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C),
    сталь 10Х23Н18
    (-40…+900°C)

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C)    		 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000
    065 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C),
    сталь 10Х23Н18
    (-40…+900°C)
    085 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПК:
    сталь 12Х18Н10Т
    (-40…+800°C)
    105 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм

    Подвижный штуцер    		 185 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм
    195 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 205 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм
    R=9,5 мм
    215 D=10 мм,
    M=27×2 мм**,
    S=32 мм
    R=12 мм

    Подвижный штуцер    		 265 D=6 мм,
    M=22×1,5 мм**,
    S=27 мм
    275 D=3 мм
    D=4,5 мм    		 ДТПK
    сталь AISI 321 (-40…+800 °С),
    диаметр КТМС 4,5 мм; 3 мм
    ДТПK
    AISI 316 (-40…+900 °С),
    диаметр КТМС 3 мм; 4,5 мм
    ДТПK
    AISI 310 (-40…+900 °С),
    диаметр КТМС 4,5 мм
    ДТПN
    сталь Nicrobell D (-40…+1250 °С),
    диаметр КТМС 4,5 мм
    ДТПJ
    сталь AISI 316 (-40…+750 °С),
    диаметр КТМС 3 мм;
    диаметр КТМС 4,5 мм    		 60...30000,
    кратно 10

    Подвижный штуцер    		 285 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм

    Подвижный штуцер    		 295 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=22 мм

    Неподвижный штуцер    		 365 D=3 мм
    D=4,5 мм
    M=20×1,5 мм
    S=7 мм

    * — Длина монтажной части L выбирается при заказе.
    ** — По спец. заказу возможно изготовление датчика с трубной резьбой.

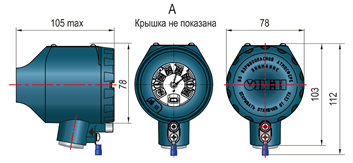

    Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

    ДТПХхх5Д.И головка EХD, металлическая
    Кабельный ввод М20×1,5

    Технические характеристики:

    Характеристика ОВЕН ДТС.И.Exd ОВЕН ДТП.И.Exd
    ДТСхх5Д.И.Exd
    (термопреобразователи сопротивления с коммутационной головкой)    		 ДТПХхх5Д.И.Exd
    (термоэлектрические преобразователи с коммутационной головкой)
    Выходной сигнал
    Номинальная статическая характеристика (НСХ) Pt100 K (XA)
    хромель-алюмель    		 N (HH)
    нихросил-нисил    		 J (ЖК)
    железо-константан
    Диапазон измеряемых температур (максимальное значение, диапазон преобразования см. обозначение при заказе) -50…+500°С -40…+800°С -40…+1250°С -40…+750°С
    Погрешность ±0,25 или ±0,5 ±1,0
    Диапазон выходного тока 4…20 мА
    Интерфейс ДТх-И.Exd нет
    ДТх-И.Exd-H HART
    Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента) 23 мА
    Вид зависимости «ток от температуры» линейная
    Диапазон допустимых сопротивлений нагрузки ДТх-И.Exd 0….1170 Ом
    ДТх-И.Exd-H 250…956 Ом
    Время установления рабочего режима после включения напряжения питания не более 30 с
    Питание
    Номинальное значение напряжения питания (постоянного тока) 24 В
    Диапазон допустимых напряжений питания (постоянного тока) ДТх-И.Exd 12…36 В
    ДТх-И.Exd-H 12…30 В
    Максимальная мощность потребления 0,8 Вт
    Защита от обратной полярности напряжения питания есть
    Конструкция
    Взрывозащита корпуса датчика 1Ex d llC T6 Gb X
    Способ контакта с измеряемой средой погружаемый
    Степень защиты корпуса датчика (по ГОСТ 14254) IP65
    Макс. допустимая температура наружной поверхности корпуса +85°C
    Условия эксплуатации
    Температура окружающего воздуха В зависимости от температурного класса датчика

    * — Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит — напряжение питания, В.
    Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

    Модификации:

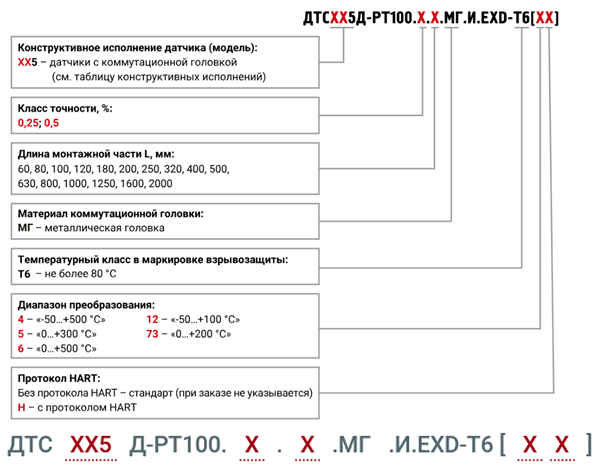

    Пример обозначения при заказе: ДТС045Д-РТ100.0,5.120.МГ.ЕХD-Т6 [4]

    Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, МГ – металлическая головка, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex db llC T6…Т1 Gb X), диапазон преобразования температур: -50… +500 °С.

    Пример обозначения при заказе: ДТС045Д-РТ100.0,5.120.G1/2.МГ.И.ЕХD-Т6 [12]

    Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длиной монтажной части 120 мм, МГ – металлическая головка, с трубной резьбой G1/2,МГ – металлическая головка, взрывозащищенное исполнение (взрывонепроницаемая цепь 1Ex db llC T6…Т1 Gb X), диапазон преобразования температур: -50…+100 °С.

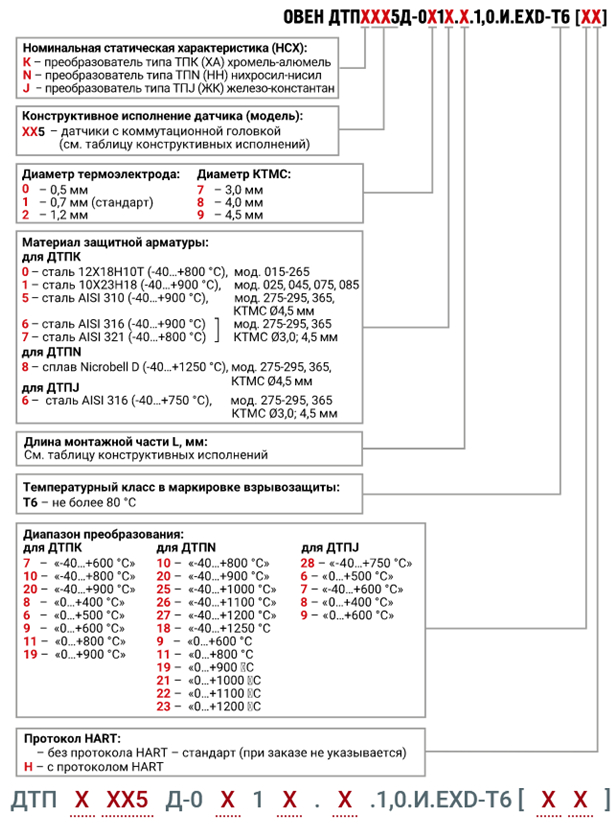

    Пример обозначения при заказе: ОВЕН ДТПК045Д-0110.120.1,0.И.EXD-T6[10]

    Это обозначает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12х18Н10Т с диапазоном измерения и преобразования температур: -40...+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, во взрывозащищенном исполнении (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6.
