ДТС3ххх Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC)

Раздел:

Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.

Информация
Документация
Смотрите также

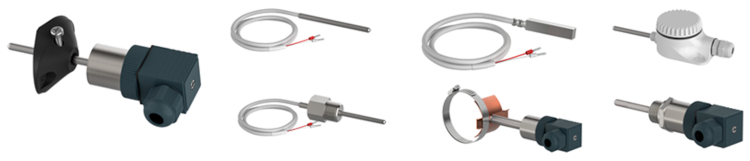

Типы исполнений датчиков и назначение:

Канальные датчики температуры
Погружные (врезные) датчики температуры
Накладные датчики температуры
Измерение температуры окружающего воздуха

Канальные датчики температуры

ДТС3014 с фланцем МФ-5-ПП
Измерение температуры воздуха в канале воздуховода:

монтаж на стенку воздуховода с помощью пластикового фланца
глубина погружения регулируется перемещением фланца и ДТС3032 зависит от длины монтажной части
длина монтажной части от 50 до 1000 мм

Погружные (врезные) датчики температуры

Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):

приварной штуцер
тип резьбы: R1/2; G1/2; G1/4; М20х1,5; М16х1,5 и др.
длина монтажной части от 60 до 2000 мм
монтаж в трубопровод с помощью арматуры (защитных гильз и монтажных бобышек)

Накладные датчики температуры

Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):

материал контактирующей части конструкции: латунь и медь
для трубопроводов диаметром от 20 до 200 мм
монтаж с помощью хомутов либо стяжек

Измерение температуры окружающего воздуха

Измерение температуры окружающего воздуха:

монтаж на стену
дополнительно экран защиты от солнечных лучей

Области применения:

ОВК (HVAC), ЖКХ — системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения:

Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.

Отличительные особенности:

Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
Удобство монтажа: DIN-разъем, выбор типа кабельного вывода.
Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- ведутся работы по получению сертификата об утверждении типа СИ* (I кв. 2024 г.).
Произведено в РФ.

Основные характеристики:

Диапазон измеряемых температур: -50…+250 °С.
Температура окружающего воздуха: -40…+90 °С.
Степень защиты (в зависимости от модификации): IP54, IP65, IP67.
Класса допуска: А, В.
Погрешность 1 % (для NTC).

* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.

Технические характеристики

Характеристика		Значение
Характеристика		ДТС3014, ДТС3224, ДТС3044			ДТС3222, ДТС3032, ДТС3042, ДТС3125
НСХ		50М, 100М	Pt100, Pt1000	NTC3k, NTC10k, NTC20k	50М, 100М	Pt100, Pt1000	NTC3k, NTC10k, NTC20k
Диапазон измеряемых температур	Класс допуска А	—	-30…+250 °C	—	—	-30…+250 °C для ДТС3125: -30…+100 °C	—
	Классы допуска В	-50…+150 °C	-50…+250 °C	—	-50…+150 °C для ДТС3125: -40…+100 °C	-50…+250 °C для ДТС3125: -40…+100 °C	—
	1	—		-40…+120 °C	—		-40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C
Время термической реакции		10…30 с
Количество чувствительных элементов		1
Схема внутренних соединений проводников		Двухпроводная, трехпроводная, четырехпроводная**
Условное давление		Не более 0,6 МПа
Исполнение сенсора относительно корпуса		Изолированный
Длина кабельного вывода		0,2 м – стандарт; до 20 м – по заказу			–
Исполнение коммутационной головки		–			Пластмассовая
Способ монтажа		Без резьбы: ДТС3014, ДТС3224, ДТС3125, ДТС3222 Фланец: ДТС3032 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042*
Материал защитной арматуры		12Х18Н10Т, латунь			12Х18Н10Т, медь
Степень защиты согласно ГОСТ 14254		IP54, IP67			IP65
Средняя наработка на отказ, не менее		35 000 ч
Предельная температура окружающего воздуха		+90 °C

* Возможны другие типы резьбы.
** Четырехпроводная схема не доступна для моделей с DIN.

Конструктивные исполнения датчиков ДТС3ххх:

Конструктивное исполнение	Модель	Длина монтажной части, L	Материал защитной арматуры	Степень защиты
D = 5 мм	3014	от 50 до 250	12Х18Н10Т	IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке)
	3224	43	латунь
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др.	3044	от 60 до 320	12Х18Н10Т
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др.	3042	от 60 до 2000 мм	12Х18Н10Т	IP65
	3222	50, 60, 80, 100, 120	12Х18Н10Т, пластина–медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.)
D = 5 мм	3032	от 60 до 1000	12Х18Н10Т, фланец в комплекте
D = 6 мм	3125	60, 80, 100, 120	12Х18Н10Т

1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:

для 100М, Рt100 – не более 320 мм;
для Рt1000 – не более 3200 мм;
для NTC3k – не более 17000 мм;
NTC10k и NTC20k – не более 20000 мм;
модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.

При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:

для 50М - не более 200 мм;
для100М, Рt100 - не более 630 мм;
для NTC - без ограничений.

Конструктивное исполнение узлов коммутации ДТС3ххх:

ДТС3125	ДТС3хх2 с DIN 43650

Кабельный ввод М16×1,5	Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 7 мм
ДТС3хх4 с кабельным выводом*
IP54	IP67
Кабель вклеен в корпус	Кабель обжат** корпусом
Э – экранированный без оболочки	ЭС – экранированный в силиконовой оболочке
Э – экранированный без оболочки	С – без экрана в силиконовой оболочке
Узел кабельного ввода дополнительно изолируется термоусадкой

* Кабели к ДТС3хх4 поставляются только в составе ДТС в качестве кабельного вывода.
** Длина обжима не более 10 мм.

Модификации ДТС3ххх:

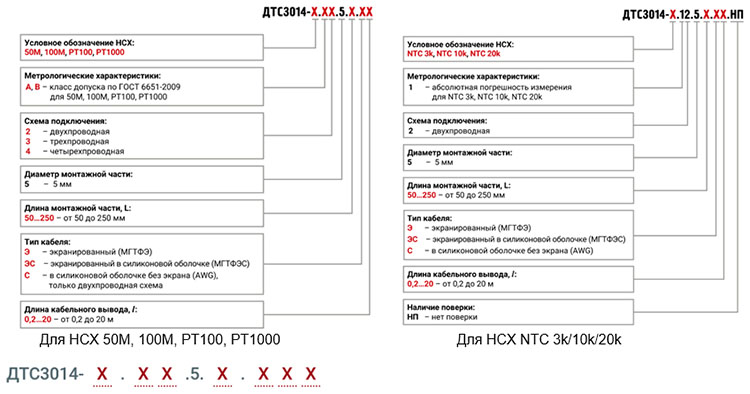

ДТС3014 – погружной малогабаритный датчик температуры с кабельным выводом

Пример обозначения при заказе: ДТС3014-РТ1000.В3.5.50.ЭС2

Датчик температуры модель ДТС3014, НСХ РТ1000, класс допуска В, трехпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 50 мм, кабель МГТФЭС длиной 2 м.

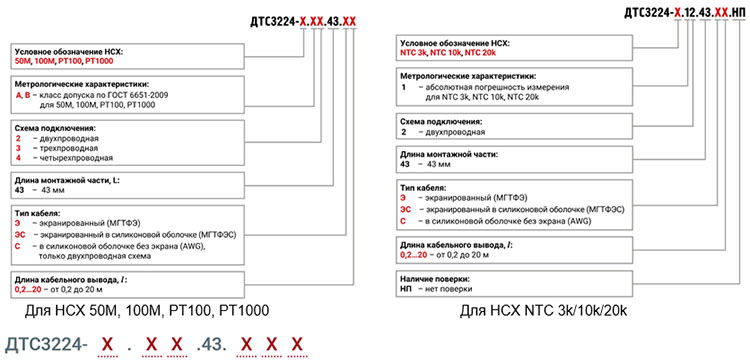

ДТС3224 – накладной датчик температуры с кабельным выводом

Пример обозначения при заказе: ДТС3224-NTC10K.12.43.C2.НП

Датчик температуры накладной ДТС3224, НСХ NTC10k, двухпроводная схема подключения, длина корпуса 43 мм, кабель AWG длиной 2 м.

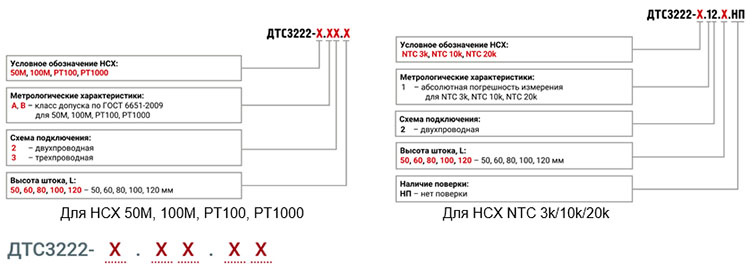

ДТС3222 – накладной датчик температуры с DIN

Пример обозначения при заказе: ДТС3222-РТ1000.В2.80

Датчик температуры накладной с DIN, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, высота штока 80 мм.

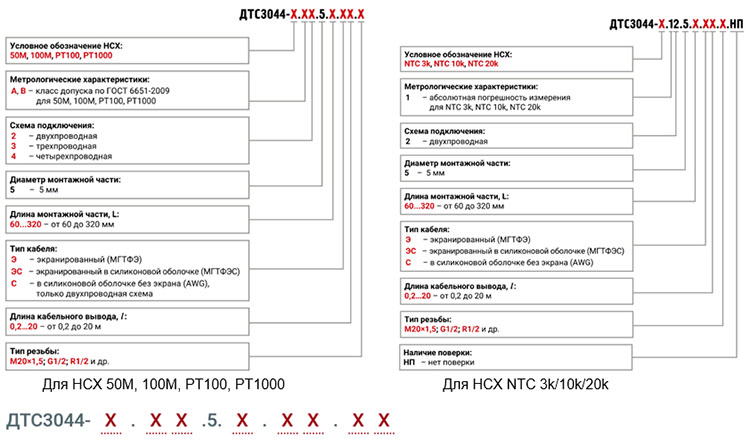

ДТС3044 – погружной датчик температуры с кабельным выводом

Пример обозначения при заказе: ДТС3044-NTC10K.12.5.100.C2.М20Х1,5.НП

Датчик температуры погружной с кабельным выводом модели ДТС3044, НСХ NTC 10к, двухпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 100 мм, кабель в силиконовой оболочке AWG длиной 2 м, тип резьбы М20×1,5.

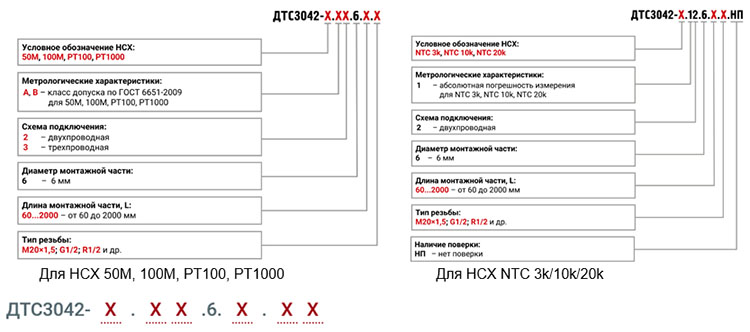

ДТС3042 – погружной датчик температуры с DIN

Пример обозначения при заказе: ДТС3042-РТ100.В3.6.100.G1/2

Датчик температуры погружной с DIN модели ДТС3042, НСХ РТ100, класс допуска В, трехпроводная схема подключения, длина монтажной части 100 мм, резьба G1/2.

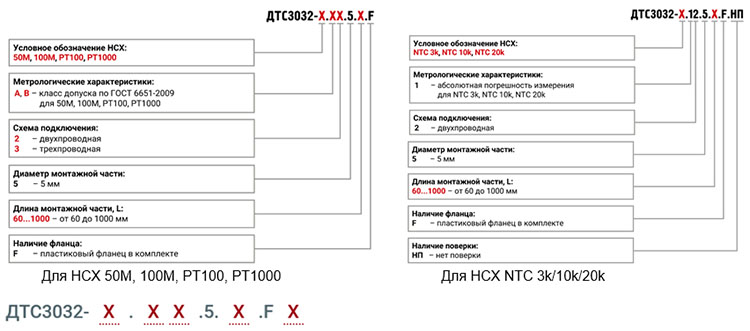

ДТС3032 – канальный датчик температуры с DIN

Пример маркировки: ДТС3032-NТС10К.12.5.120.F.НП

Датчик температуры канальный модели ДТС3032, НСХ NTC 10к, двухпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 120 мм, с фланцем.

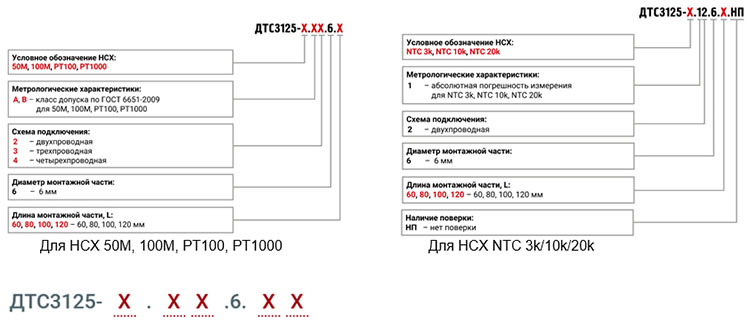

ДТС3125 – датчик температуры наружного воздуха

Пример обозначения при заказе: ДТС3125-РТ1000.В2.6.60

Датчик температуры наружного воздуха модели ДТС3125, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, диаметр корпуса 6 мм, длина монтажной части 60 мм.

Таблицы зависимостей сопротивления от температуры для типов НСХ: NTC3K, NTC10K, NTC20K
