КДТС Комплект термометров (датчики для теплосчетчика)

Раздел:

По каталогу Овен

• Информация
• Документация
• Смотрите также

•

  Принцип работы узлов и систем учета тепла основан на вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя. Это осуществляется с помощью парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам.

  Области применения ОВЕН КДТС:

  ЖКХ — узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также, металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.

  Приглашаем к сотрудничеству монтажные и проектные организации, занимающиеся проектированием и внедрением узлов учета тепла. Готовы обсуждать специальные условия и преференции.

  Среда измерения:

  Теплоноситель: вода.

  Отличительные особенности:

  • Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
  • Имеют различные варианты исполнения.
  • Проходят контроль заводского ОТК и первичную поверку.
  • Межповерочный интервал – 4 года (соответствует межповерочному интервалу большинства теплосчетчиков и узлов учета).
  • Гарантированный срок службы – не менее 12 лет.

  Основные характеристики:

  • Диапазон измеряемых температур: 0…+150 °C.
  • Диапазон измерения разности температур: 3…+150 °C.
  • Номинальная статическая характеристика: Pt100, Pt1000.
  • Класс допуска: А, В.

  Конструктивное исполнение:

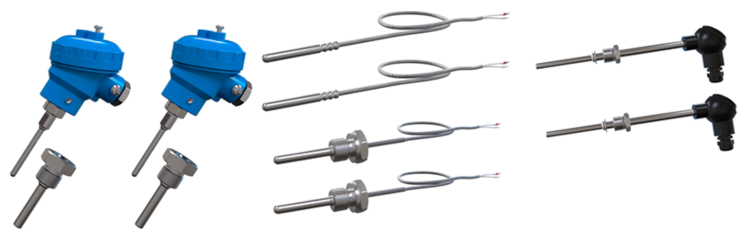

  Конструктивное исполнение	Модель	Исполнение	Параметры	Тип резьбового штуцера	Материал	Длина монтажной части L, мм
  	014	ХХ4 с кабельным выводом	D = 5 мм	—	сталь 12Х18Н10Т	40, 45
  	054		D = 6 мм S = 22 мм h = 9 мм	М = 16×1,5 мм (стандарт) M = 12×1,5 мм		60
  	105	ХХ5 с коммутационной головкой	D = 8 мм S = 27 мм В комплекте с гильзой	G1/2 (стандарт) M = 20×1,5 мм		60, 80, 120, 160, 180, 200
  	035		D = 8 мм S = 22 мм	M = 20×1,5 мм (стандарт) G1/2
  	045		D = 10 мм S = 22 мм
  	145		D = 6 мм S = 22 мм

  * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

  Примечание:

  1. Датчики 014 и 054 с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода:
     • для РТ1000 – не более 3 м
  2. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

  Конструктивное исполнение коммутационных головок:

  КДТС035, 045, 145 — пластмассовая	КДТС035, 045, 145 — металлическая	КДТС105 — металлическая
  Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М14×1
  Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм

  Технические характеристики:

  Наименование		Значение
  Исполнение		КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145
  Диапазон измеряемых температур, °C		0…150
  Диапазон измерения разности температур, °C		от 3 до 150
  Номинальная статическая характеристика		PT100, PT1000
  Степень защиты от влаги и пыли	КДТС014	IP67
  	КДТС105, КДТС054, КДТС035, КДТС045, КДТС145	IP54
  Схема соединения проводников	PT100	4-проводная
  	PT1000	2-, 4-проводная
  Устойчивость к вибрации	КДТС014	Группа N1 по ГОСТ Р 52931
  	КДТС105, КДТС054, КДТС035, КДТС045, КДТС145	Группа N2 по ГОСТ Р 52931
  Класс допуска		А или В
  Относительная погрешность при измерения разности температур, %		δt, = (0,5 + 3tmin/t)
  Группа и вид климатического исполнения		С4, Р2
  Материал защитной арматуры		12Х18Н10Т

  Модификации:

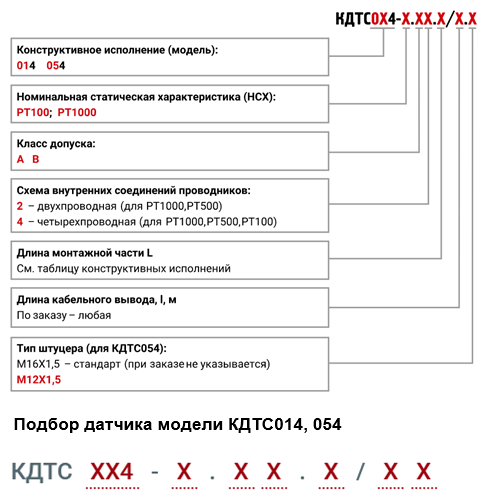

  Пример обозначения при заказе: КДТС054-PT100.В4.60/1,5

  Это означает, что изготовлению подлежит комплект термопреобразователей сопротивления КДТС конструктивного исполнения 054, НСХ преобразователей PT100, класс допуска В, с четырехпроводной схемой подключения, длиной монтажной части 60 мм, длиной кабельных выводов 1,5 м.

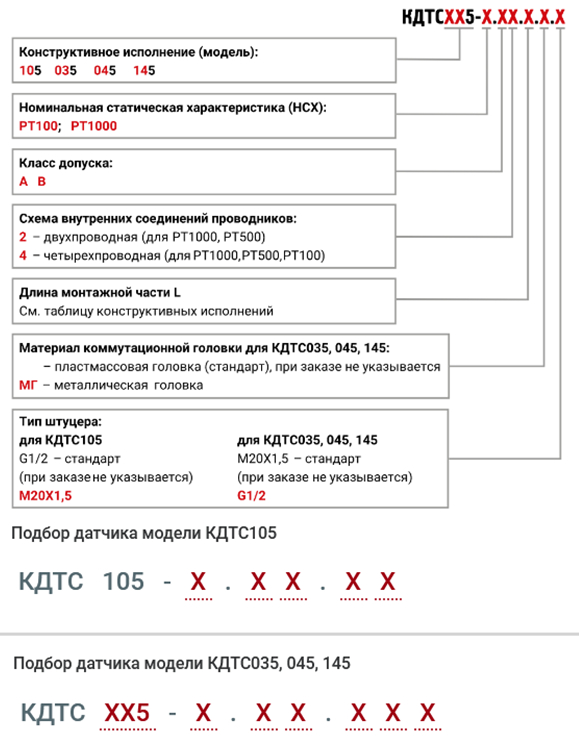

  Обозначение при заказе для КДТСхх5 с коммутационной головкой



  Пример обозначения при заказе: КДТС045-PT1000.А4.120

  Это означает, что изготовлению подлежит комплект термопреобразователей сопротивления КДТС конструктивного исполнения 045, НСХ преобразователей PT1000, класс допуска А, с четырехпроводной схемой подключения, длиной монтажной части 120 мм, с пластмассовой коммутационной головкой.
