ТСМr(ТСПr)-Кл2-1, 2-2 Термопреобразователи сопротивления

Раздел:

удобство монтажа
высокая точность
хороший доступ к клеммам при теплоизоляции трубы

Информация
Документация
Смотрите также

Термопреобразователи сопротивления c чувствительным из платины ТСП и меди ТСМ в исполнении Кл2 предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC):

конструктивного исполнения Кл2–1 — поверхности сосудов, плит и т.д.;
конструктивного исполнения Кл2–2 — труб различных диаметров.

Термопреобразователь Кл2-1 снабжен круговым фланцем с тремя отверстиями и с резиновым уплотнителем. При помощи трех винтов термометр легко крепится к плоской поверхности, обеспечивая хороший тепловой контакт. Термопреобразователь Кл2-2 имеет выпуклую пластину смешанной формы. При помощи стандартного хомута* необходимого диаметра, термометр легко и надежно крепится к трубе.

Термочувствительный элемент находится внутри зонда и имеет хороший тепловой контакт с медной заглушкой на конце зонда.

Данные конструкции обеспечивают точное измерение температуры поверхности, а также удобство монтажа внешних проводов при укрытии трубы с установленным датчиком слоем теплоизоляции.

Технические характеристики:

НСХ	50М; Pt100; Pt1000
Класс допуска	B; C
Диапазон измеряемой температуры,°С	-50…+180
Время термической реакции, с	15,0
Условное давление, МПа (для Кл1-2, Кл1-3)	4,0
Схема соединений	3-х проводная

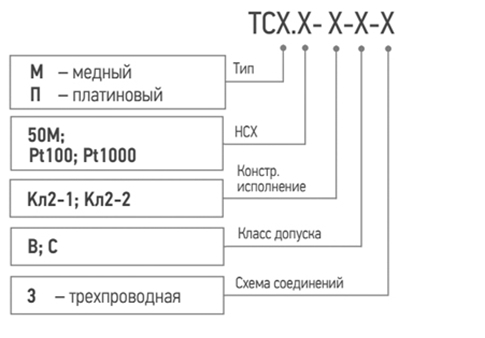

Обозначение при заказе:
