ТСМr (ТСПr)-Кл4-1 Термопреобразователь сопротивления (для воздуховодов)

Раздел:

По каталогу Рэлсиб

• Информация
• Документация
• Смотрите также

•

  Термопреобразователь сопротивления c чувствительным из платины ТСП и меди ТСМ конструктивного исполнения Кл4 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховода Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.

  Термопреобразователи изготавливаются с диаметром зонда от 2 мм, что обеспечивает очень низкую инерционность.

  Перечень стандартных размеров

  Диаметр монтажной части, d, мм	2,0	4,0
  Длина монтажной части, l, мм	100,0	100,0; 200,0

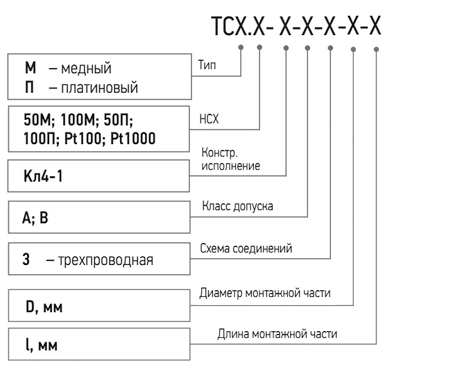

  Обозначение при заказе:



• Технические характеристики


  Паспорт
