ТСМr (ТСПr)-К2.1 Термопреобразователь сопротивления

Раздел:

По каталогу Рэлсиб

• Информация
• Документация
• Смотрите также

•

  Термопреобразователь сопротивления ТСМ (ТСП)-К2.1 предназначен для измерения температуры окружающей среды и крупногабаритных изделий различных отраслей промышленности, с установкой в «гнезде», например, электродвигателей, подшипников, радиаторов.

  Перечень стандартных размеров

  Диаметр монтажной части, d, мм	4,0; 5,0
  Длина монтажной части, l, мм	20,0; 30,0; 60,0; 80,0; 100,0
  Длина кабеля, L, м	0,2; 1,0; 2,0; 4,0; 6,0



  Технические характеристики:

  НСХ	50М, 100М, Pt100, Pt1000, 50П, 100П
  Класс допуска	А; B; C
  Диапазон измеряемой температуры, °С	-50…+180
  Время термической реакции, с	d = 4 мм: 7,0 d = 5 мм: 9,0
  Номинальный ток, мА	0,5
  Схема соединений	3-х проводная
  Тип кабеля	силиконовый кабель RFM, RFS, RFSM

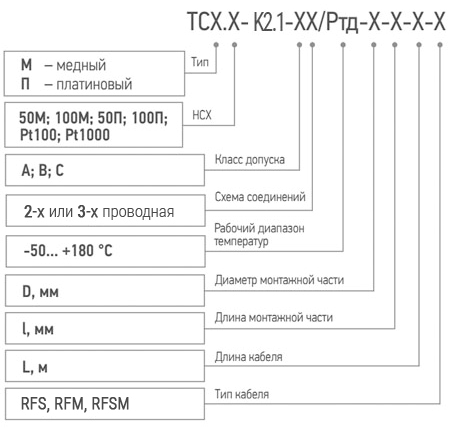

  Обозначение при заказе:
