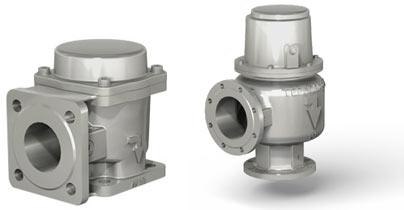

ФН Фильтры газовые угловые «ТермоБрест»

Раздел:

Фильтры газовые

• Информация
• Документация
• Смотрите также

•

  СТРУКТУРА ОБОЗНАЧЕНИЯ:



  1. ФН — обозначение серии
  2. Присоединительный размер в дюймах
  3. Исполнение фильтра по максимальному рабочему давлению:
     1 — (0...3 бар);
     2 — (0...3 бар);
     6 — (0...6 бар);
     16 — (0...16 бар).
  4. Исполнение фильтра:
     .1,  .2,  .3 — только для фильтров DN 15, 20, 25, 250 и 300;
     Д — только для компактного исполнения.
  5. Дополнительные устройства или исполнение корпуса фильтра:
     М — наличие индикатора загрязненности фильтра механического типа;
     С — наличие индикатора загрязненности фильтра стрелочного типа; *
     Ес — наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
     Ет — наличие индикатора загрязненности фильтра электрического типа, работающего от батареи;
     К — наличие в фильтре конденсатоотвода. Опция доступна для фильтров типоразмерного ряда DN 25...300;
     У — угловое исполнение корпуса фильтра.
  6. Климатическое исполнение:
     У3.1: –30...+60 °С;
     У2: –45...+60 °С;
     УХЛ1: –60...+60 °С.
  7.  Номер технических условий

  * Индикаторы загрязненности стрелочного типа выпускаются в двух исполнениях в зависимости от расположения шкалы индикатора относительно направления движения газа через фильтр или трубопровод:
  - СЛЕВА-НАПРАВО;
  - СПРАВА-НАЛЕВО.

  Пример обозначения фильтра газового с индикатором загрязненности стрелочного типа (исполнение слева-направо), присоединительным размером 2 дюйма, максимальное рабочее давление 6 бар, муфтового исполнения, материал корпуса – алюминий, климатическое исполнение У3.1:
  ФН2–6С, У3.1 (исполнение индикатора слева-направо)

  ДОПОЛНИТЕЛЬНО:

  1. Для фильтров DN 15...50 указывается исполнение корпуса: муфтового или фланцевого присоединения;
  2. Для фильтров DN 15...200 в стальном корпусе дополнительно указывается материал корпуса: сталь;
  3. Для фильтров DN 150, DN 200 в чугунном корпусе дополнительно указывается материал корпуса: чугун.
  4. По умолчанию фильтрующий элемент выполнен из пористого полимерного материала.
     По специальному заказу возможно изготовление фильтра с сетчатым фильтрующим элементом, изготовленным из металлической сетки. Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены.
  5. Температура рабочей среды:
     –40...+90 °С (для фильтров с полимерным фильтрующим элементом);
     –60...+120 °С (для фильтров с сетчатым фильтрующим элементом);
  6. Монтажное положение фильтров: на горизонтальных и вертикальных трубопроводах.
  7. Степень фильтрации по умолчанию – 50 мкм. Возможно изготовление фильтров с иной степенью фильтрации (2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм, 200 мкм).

  Соответствие фланцев фильтров

  Номинальный диаметр DN	Давление рабочее максимальное, МПа	Соответствие фланцев фильтров
  25 - 200	0,3	ГОСТ 12815, исп.1, до 0,6 МПа
  	0,6
  	1,6	ГОСТ 12815, исп.1, до 1,6 МПа
  250, 300	1,0	ГОСТ 12815, исп.1, до 1,0 МПа
  	1,6	ГОСТ 12815, исп.1, до 1,6 МПа




  Общие технические характеристики фильтров газовых

  Наименование параметра	Значение
  Максимальный перепад давления на фильтре	не более 10 кПа
  Пористость фильтрующего элемента	(50...60) %
  Минимальный размер улавливаемых частиц	не более 50 мкм
  Температура рабочей среды	от минус 40 °С до плюс 90 °С
  Средняя наработка на отказ	10000 ч
  Средний срок службы	не менее 9 лет




  Модельный ряд:

  • Фильтры газовые угловые в алюминиевом корпусе муфтовые (DN 15...25), фланцевые (DN 40...100)
  • Фильтры газовые угловые в стальном корпусе фланцевые  (DN 150, 200)
