Клапаны электромагнитные отсечные двухпозиционные фланцевые с электроприводом регулятора расхода предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.

Информация
Документация
Смотрите также

Исполнение по материалу корпуса:
- алюминий;
- сталь.
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан.

Режим работы клапана с электроприводом определяется типом применяемого электропривода.
1. Для клапанов с пропорциональным регулированием в качестве исполнительного механизма могут применяться следующие электроприводы:
• SP0 (Regada, Словакия), LM24A–SR (Belimo, Швейцария), GDB 161.1E (Siemens, Германия) (для клапанов в алюминиевом корпусе).
• SP0 (Regada, Словакия), LM24A–SR (Belimo, Швейцария), GDB 161.1E (Siemens, Германия), GEB 161.1E (Siemens, Германия) (для клапанов в стальном корпусе).
а) При использовании электроприводов SP0 (для клапанов в алюминиевом корпусе) и SP0, SP1 (для клапанов в стальном корпусе) управляющее напряжение подается на электродвигатель и открывает (закрывает) заслонку до положения, которое ограничено концевыми выключателями S3 и S4. Ротор электродвигателя связан через редуктор с выключателями S3 и S4 и осью датчика положения B1 или В3. Сопротивление датчика положения реостатного типа (B1) составляет 2000 Ом или 100 Ом (в зависимости от заказа). Диапазон изменения тока для электронного датчика положения (В3) составляет 4...20 мА.

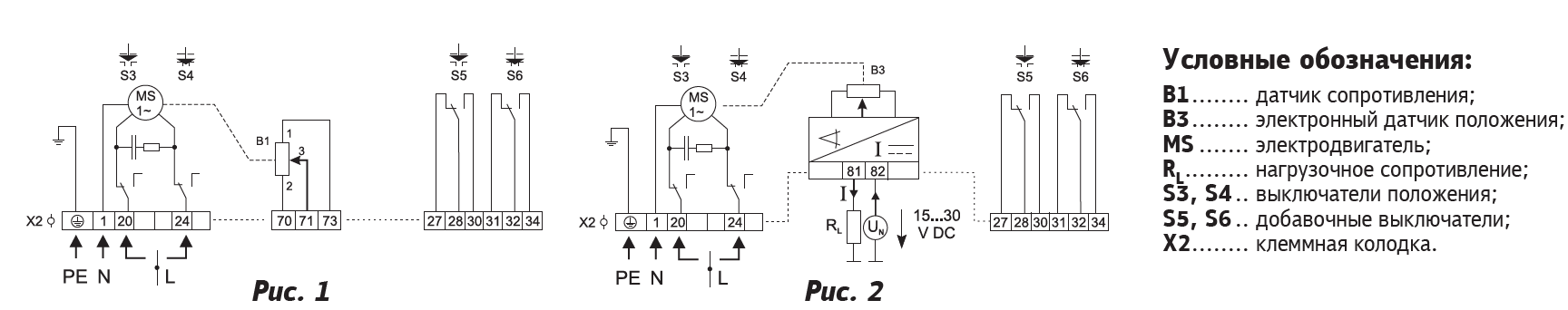

Схема включения с датчиком положения реостатного типа и двумя добавочными выключателями положения (S5 и S6) приведена на рисунке 1; с токовым датчиком – на рисунке 2.
б) Электроприводы LM24A–SR (GDB 161.1E) (для клапанов в алюминиевом корпусе) и LM24A–SR (GDB 161.1E), SM24A–SR (GEB161.1E) (для клапанов в стальном корпусе) управляются стандартным сигналом 0...10 В= и открывают (закрывают) заслонку клапана до положения, соответствующего заданному сигналу. Напряжение обратной связи U обеспечивает электрическое отображение положения регулирующей заслонки привода в пределах 0...100%, а также, выполняет роль управляющего сигнала для других приводов. Схема электрических соединений приведена на рисунке 3.

2. Для клапанов с позиционным регулированием в качестве исполнительного механизма могут применяться электроприводы LF230–S (Belimo, Швейцария), GMA 321.1E (Siemens, Германия) (для клапанов в алюминиевом корпусе) и LF230–S, SF230A–S2 (Belimo, Швейцария), GMA 321.1E, GCA 321.1E (Siemens, Германия) (для клапанов в стальном корпусе). Привод перемещает заслонку в нормальное рабочее положение, одновременно растягивая возвратную пружину. В случае отключения напряжения питания энергия, запасенная в пружине, возвращает заслонку в охранное состояние. Схема электрических соединений приведена на рисунке 4.
Клапан с электроприводом LF230–S (GMA 321.1E) позволяет организовать функцию медленного открытия и быстрого закрытия. Диаграмма работы представлена на рисунке 5. При этом механические упоры электропривода должны находиться в крайних положениях.
При открытии клапана изначально пропускная способность клапана составляет 10% от максимального расхода. В течение времени работы электропривода расход газа через клапан увеличивается до 100%. После закрытия клапана пружина возвращает клапан в положение начального расхода в течение 20 с. Выдержав этот промежуток времени, возможно новое открытие клапана.
