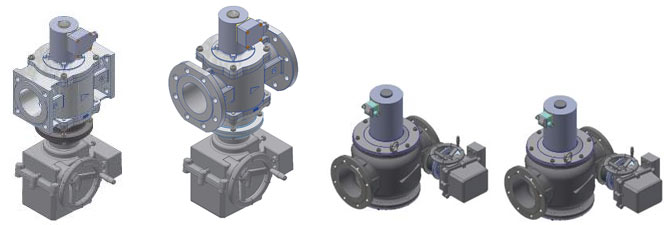

Клапаны ВН электромагнитные двухпозиционные с элетромеханическим регулятором расхода взрывозащищенного исполнения

Раздел:

Клапаны ВН, ВФ СП «ТермоБрест»

• Информация
• Документация
• Смотрите также

•

  Данные клапаны имеют уровень взрывозащиты «повышенная надежность против взрыва», обеспечиваемый специальным уровнем взрывозащиты и маркировку ExmcIIT4Gc и могут применяться во взрывоопасных зонах согласно п.7.3 «Правил устройства электроустановок» и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

  В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

  Клапан работает в следующих режимах:

  • «закрыто» (при обесточенной электромагнитной катушке);
  • «номинальный расход» (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

  В качестве электроприводов используются однооборотные электроприводы во взрывозащищенном исполнении типа SP1-Ex и SP2-Ex производства «Regada», Словакия (для клапанов в алюминиевом корпусе) и SP1-Ex производства «Regada», Словакия (для клапанов в стальном корпусе), имеющие вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку EExdeIIT6; они могут применяться во взрывоопасных зонах.
  При использовании данных электроприводов напряжение питания подается на электродвигатель и открывает (заслонку) до положения, которое ограничено концевыми выключателями S3 и S4. Ротор электродвигателя связан через редуктор с выключателями S3 и S4, а также осью датчика положения B1 или B3.
  Приводы SP1-Ex имеют 2 конечных выключателя положения.
  Сопротивление датчика положения реостатного типа (В1) составляет 2000 Ом.
  Диапазон изменения тока для электронного датчика положения (В3) составляет 4...20 мА.

  Таблица применяемости электроприводов в зависимости от типа датчика положения (обратной связи) и климатического исполнения.

  Тип датчика положения обратной связи	Обозначение электропривода производства Regada (Словакия)	Принципиальные схемы включения	Климатическое исполнение
  Реостатный 2000 Ом	SP1-Ex 291.1-03 BFA	Z491+Z22	У3.1 (-30...+40 ºC)
  	SP1-Ex 291.8-03 BFA		У2 (-45...+40 ºC)
  Токовый 4...20 мА	SP1-Ex 291.1-03 BVA	Z491+Z257d	У3.1 (-30...+40 ºC)
  	SP1-Ex 291.8-03 BVA		У2 (-45...+40 ºC)




  Схемы приводов:

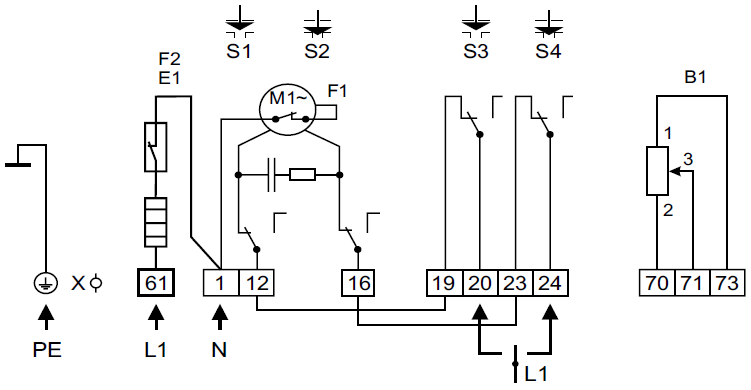

  Схема электрических соединений для электроприводов SР1-Ex (Словакия): для схем Z491+Z22 (с датчиком положения реостатного типа 2000 Ом)

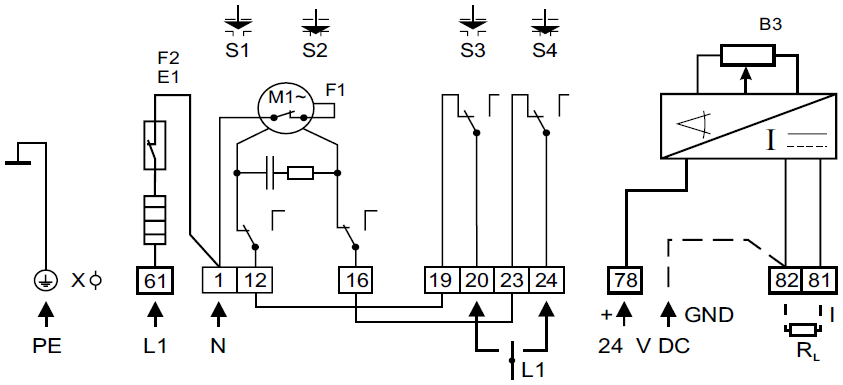

  Схема электрических соединений для электроприводов SР1-Ex (Словакия): для схем Z491+Z257d (с трехпроводным токовым датчиком положения 4 ...20 м А).
  Электроприводы SР1-Ex применяются для клапанов в стальном корпусе номинальными диаметрами DN 40 – 200

  Условные обозначения:

  B1 - датчик положения сопротивления
  B3 - электронный датчик положения
  E1 - нагревательное сопротивление
  F2 - термический выключатель
  M1~ - электродвигатель однофазный
  R_L - нагрузочное сопротивление
  S1 - выключатель момента в направлении «открыто»
  S2 - выключатель момента в направлении «закрыто»
  S3 - выключатель положения «открыто»
  S4 - выключатель положения «закрыто»
  X - клеммная колодка


  Опросный лист на клапаны электромагнитные

  В разделе «Документация» смотрите Технические характеристики на:

  • Клапаны  электромагнитные двухпозиционные с электромеханическим регулятором расхода взрывозащищенного исполнения (алюминиевый корпус);
  • Клапаны электромагнитные двухпозиционные с электромеханическим регулятором расхода взрывозащищенного исполнения (стальной корпус).

• Технические характеристики на Клапаны электормагнитные двухпозиционные с электромеханическим регулятором расхода взрывозащищенного исполнения в алюминиевом корпусе
  Технические характеристики на Клапаны электормагнитные двухпозиционные с электромеханическим регулятором расхода взрывозащищенного исполнения в стальном корпусе
