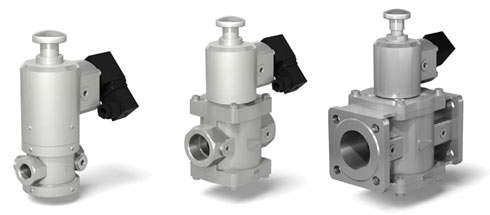

Клапаны ВН двухпозиционные с ручным взводом механического типа

Раздел:

Клапаны электромагнитные с ручным взводом общепромышленного исполнения соответствуют ТУ РБ 05708554.021-96.
Клапаны предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.

Информация
Документация
Смотрите также

Структура обозначения:

Клапаны в Алюминиевом корпусе	Клапаны в Стальном корпусе
В - обозначение серии Исходное состояние: Н - нормально-закрытый Присоединительный размер, дюймы Исполнение клапана: Р - двухпозиционный с ручным взводом электрического типа Рм - двухпозиционный с ручным взводом механического типа Номинал рабочего давления: 0,5 - 0,5 бар 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства: П - наличие датчика положения (открыт-закрыт) клапана Напряжение питания, В: для клапанов с ручным взводом электрического типа: 220 В переменного тока; 220 В постоянного тока; для клапанов с ручным взводом механического типа: 220 В переменного тока; 24 В постоянного тока; 12 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-45...+40 °С); УХЛ2 (-60...+40 °С). Номер технических условий: ТУ РБ 05708554.021-96 По типу присоединения к трубопроводу клапаны изготавливаются: муфтовые от DN 15 до DN 50; фланцевые от DN 25 до DN 100. Фланцы клапанов соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа (По заказу возможно изготовление клапанов номинальными диаметрами DN 65-100 с присоединительными фланцами PN 16 - исп. 1 до 1,6 МПа).	В - обозначение серии Исходное состояние: Н - нормально-закрытый Присоединительный размер, дюймы Исполнение клапана: Р - двухпозиционный с ручным взводом электрического типа Рм - двухпозиционный с ручным взводом механического типа Номинал рабочего давления: 0,5 - 0,5 бар 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства: П - наличие датчика положения (открыт-закрыт) клапана Дополнительно указывается материал корпуса клапана: ст. - сталь; ч - чугун. Напряжение питания, В: для клапанов с ручным взводом электрического типа: 220 В переменного тока; 220 В постоянного тока; для клапанов с ручным взводом механического типа: 220 В переменного тока; 24 В постоянного тока; 12 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+40 °С); У2 (-45...+40 °С); УХЛ2 (-60...+40 °С). Номер технических условий: ТУ РБ 05708554.021-96 По типу присоединения к трубопроводу клапаны изготавливаются: муфтовые от DN 15 до DN 25; фланцевые от DN 25 до DN 300. Фланцы клапанов соответствуют: для DN 25 - 200 - ГОСТ 12815, исп. 1, до 0,6 МПа; для DN 250, 300 - ГОСТ 12815, исп. 1, до 1,0 МПа.

Клапаны в Алюминиевом корпусе

Клапаны в Стальном корпусе

В - обозначение серии
Исходное состояние:
Н - нормально-закрытый
Присоединительный размер, дюймы
Исполнение клапана:
Р - двухпозиционный с ручным взводом электрического типа
Рм - двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,5 - 0,5 бар
1 - 1 бар
2 - 2 бар
3 - 3 бар
4 - 4 бар
6 - 6 бар
Дополнительные устройства:
П - наличие датчика положения (открыт-закрыт) клапана
Напряжение питания, В:
для клапанов с ручным взводом электрического типа:
220 В переменного тока;
220 В постоянного тока;
для клапанов с ручным взводом механического типа:
220 В переменного тока;
24 В постоянного тока;
12 В постоянного тока.
Частота тока (50 Гц - только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С);
УХЛ2 (-60...+40 °С).
Номер технических условий: ТУ РБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:

муфтовые от DN 15 до DN 50;
фланцевые от DN 25 до DN 100.

Фланцы клапанов соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа (По заказу возможно изготовление клапанов номинальными диаметрами DN 65-100 с присоединительными фланцами PN 16 - исп. 1 до 1,6 МПа).

В - обозначение серии
Исходное состояние:
Н - нормально-закрытый
Присоединительный размер, дюймы
Исполнение клапана:
Р - двухпозиционный с ручным взводом электрического типа
Рм - двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,5 - 0,5 бар
1 - 1 бар
2 - 2 бар
3 - 3 бар
4 - 4 бар
6 - 6 бар
Дополнительные устройства:
П - наличие датчика положения (открыт-закрыт) клапана
Дополнительно указывается материал корпуса клапана:
ст. - сталь;
ч - чугун.
Напряжение питания, В:
для клапанов с ручным взводом электрического типа:
220 В переменного тока;
220 В постоянного тока;
для клапанов с ручным взводом механического типа:
220 В переменного тока;
24 В постоянного тока;
12 В постоянного тока.
Частота тока (50 Гц - только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С);
УХЛ2 (-60...+40 °С).
Номер технических условий: ТУ РБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:

муфтовые от DN 15 до DN 25;
фланцевые от DN 25 до DN 300.

Фланцы клапанов соответствуют:

для DN 25 - 200 - ГОСТ 12815, исп. 1, до 0,6 МПа;
для DN 250, 300 - ГОСТ 12815, исп. 1, до 1,0 МПа.

Клапаны с ручным взводом механического типа (ВН...Рм-...) могут выпускаться в двух различных исполнениях:

без дополнительной блокировки клапана;
с дополнительной блокировкой клапана.

В случае заказа клапана с ручным взводом механического типа без уточнения его исполнения (по умолчанию) будет изготовлен клапан без дополнительной блокировки.

Клапаны с дополнительной блокировкой невозможно открыть при отсутствии напряжения питания на электромагнитной катушке. Наличие блокировки открытия необходимо
указывать при заказе.

Общие технические характеристики:

Время закрытия: не более 1 с
Температура рабочей среды: от - 30°С до + 70°С
Класс герметичности: А
Степень защиты клапанов: IP65
Класс нагревостойкости электрической изоляции катушки: F
Средний срок службы: не менее 9 лет

Общие технические характеристики, порядок монтажа и эксплуатации, схемы подключения для клапанов в АЛЮМИНИЕВОМ корпусе

Общие технические характеристики, порядок монтажа и эксплуатации, схемы подключения для клапанов в СТАЛЬНОМ корпусе

Опросный лист на клапаны электромагнитные

В разделе «Документация» смотрите Технические характеристики на:

Клапаны с ручным взводом механического типа (алюминиевый корпус)
Клапаны с ручным взводом механического типа (стальной корпус)

Технические характеристики на Клапаны с ручным взводом механического типа в алюминиевом корпусе
Технические характеристики на Клапаны с ручным взводом механического типа в стальном корпусе

Клапаны ВН, ВФ СП «ТермоБрест»
