RG/2MB Версия КОМПАКТ – Регуляторы давления газа комбинированные

Раздел:

Регулятор RG/2MB версии Компакт DN32-DN50 является регулятором прямого действия. Благодаря уменьшенному седлу регулятор имеет меньшую пропускную способность (до 400 нм3/ч) по сравнению с RG/2MB стандартного исполнения.

Информация
Документация
Смотрите также

Идеально подходит практически под любые требования заказчика за счет высокой точности регулирования.
Регулятор оснащен предохранительно-сбросным и предохранительно-запорным клапаном, штуцером для отбора давления.
Возможен монтаж, как на горизонтали, так и на вертикали.
Рабочая среда может быть как любой сухой неагрессивный газ, так и составные газы, для которых регуляторы поставляются в специальном исполнении.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Фланцевые соединения PN16: DN32 ÷ DN50 согласно ГОСТ 33259-2015 (12820-80)
Температура окружающей среды: от -40 до +60°С
Максимальное рабочее давление: 0,6 МПа
Время закрытия ПЗК: < 1 сек.
Диаметр седла: 15 мм
Точность регулирования исходящего давления: ±5%
Средний срок службы: 40 лет
Подсоединение сбросного патрубка: G 3/4’’
Материал: сплав алюминия

Модификации:

Модификация	DN	Соединение	P. max, МПа	Диапазон настройки, кПа
RBC32Z R120	32	Фланец	0,6	1,5…3,3
RBC32Z R130	32	Фланец	0,6	3,2…6,0
RBC32Z R140	32	Фланец	0,6	5,0…9,5
RBC32Z R150	32	Фланец	0,6	8,5…18,0
RBC32Z R160	32	Фланец	0,6	15,0…35,0
RBC32Z R170	32	Фланец	0,6	30,0…50,0
RBC32Z R180	32	Фланец	0,6	50,0…80,0
RBC40Z R120	40	Фланец	0,6	1,5…3,3
RBC40Z R130	40	Фланец	0,6	3,2…6,0
RBC40Z R140	40	Фланец	0,6	5,0…9,5
RBC40Z R150	40	Фланец	0,6	8,5…18,0
RBC40Z R160	40	Фланец	0,6	15,0…35,0
RBC40Z R170	40	Фланец	0,6	30,0…50,0
RBC40Z R180	40	Фланец	0,6	50,0…80,0
RBC50Z R120	50	Фланец	0,6	1,5…3,3
RBC50Z R130	50	Фланец	0,6	3,2…6,0
RBC50Z R140	50	Фланец	0,6	5,0…9,5
RBC50Z R150	50	Фланец	0,6	8,5…18,0
RBC50Z R160	50	Фланец	0,6	15,0…35,0
RBC50Z R170	50	Фланец	0,6	30,0…50,0
RBC50Z R180	50	Фланец	0,6	50,0…80,0

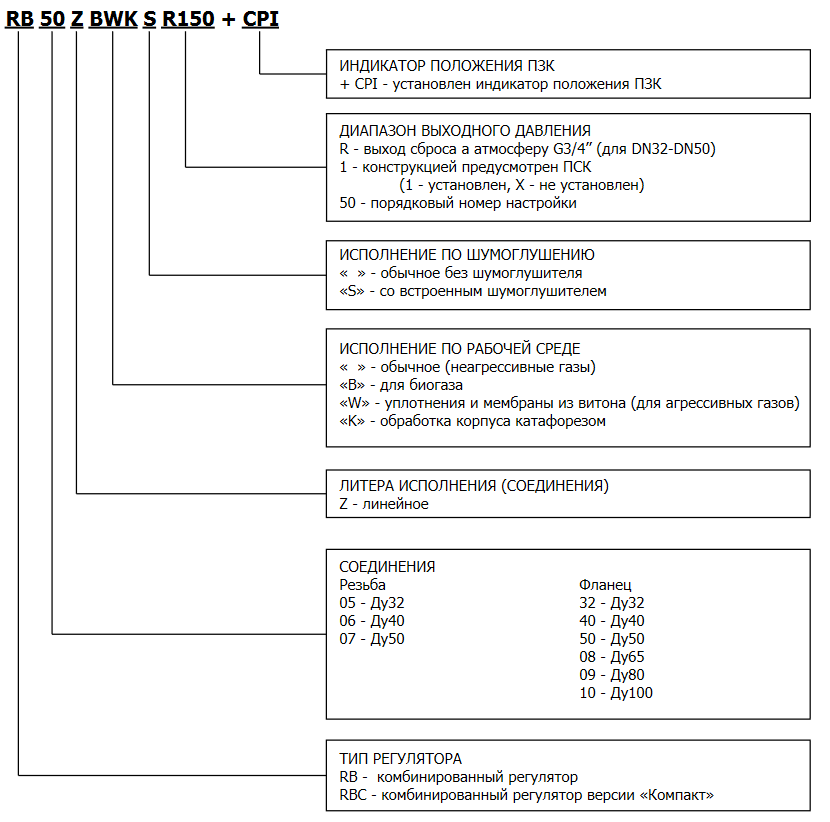

Обозначение:
