RG/2MB Регуляторы давления газа комбинированные

Раздел:

Регулятор серии RG/2MB является одним из наиболее популярных комбинированных регуляторов давления газа на Российском рынке. Благодаря своей обширной линейке настроек выходного давления и диаметров, регулятор идеально подходит практически под любые требования заказчика.

Информация
Документация
Смотрите также

Регулятор оснащен предохранительно-сбросным и предохранительно-запорным клапаном, штуцером для отбора давления.
Дополнительная опция – индикатор положения ПЗК, сигнал от которого заводится на диспетчерский пульт.
Возможен монтаж как на горизонтали, так и на вертикали.
Рабочая среда может быть как любой сухой неагрессивный газ, так и составные газы, для которых регуляторы поставляются в специальном исполнении.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения Rp: DN 32 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 32 ÷ DN 100 согласно ГОСТ 33259-2015 (12820-80)
Температура окружающей среды: от -40 до +60°С
Максимальное рабочее давление: 0,6 МПа
Время закрытия ПЗК: < 1 сек.
Точность регулирования исходящего давления: ±5%
Средний срок службы: 40 лет
Подсоединение сбросного патрубка, дюймы: G 3/4’’
Материал: сплав алюминия

Модификации:

Модификация	DN	Соединение	P. max, МПа	Диапазон настройки, кПа
RB05Z R120	32	Резьба	0,6	1,7…3,2
RB05Z R130	32	Резьба	0,6	3,2…6,0
RB05Z R140	32	Резьба	0,6	5,0…9,5
RB05Z R150	32	Резьба	0,6	8,5…18,0
RB05Z R160	32	Резьба	0,6	18,0…35,0
RB05Z R170	32	Резьба	0,6	30,0…50,0
RB05Z R180	32	Резьба	0,6	50,0…80,0
RB32Z R120	32	Фланец	0,6	1,7…3,2
RB32Z R130	32	Фланец	0,6	3,2…6,0
RB32Z R140	32	Фланец	0,6	5,0…9,5
RB32Z R150	32	Фланец	0,6	8,5…18,0
RB32Z R160	32	Фланец	0,6	15,0…35,0
RB32Z R170	32	Фланец	0,6	30,0..50,0
RB32Z R180	32	Фланец	0,6	50,0…80,0
RB06Z R120	40	Резьба	0,6	1,7…3,2
RB06Z R130	40	Резьба	0,6	3,2…6,0
RB06Z R140	40	Резьба	0,6	5,0…9,5
RB06Z R150	40	Резьба	0,6	8,5…18,0
RB06Z R160	40	Резьба	0,6	15,0…35,0
RB06Z R170	40	Резьба	0,6	30,0…50,0
RB06Z R180	40	Резьба	0,6	50,0…80,0
RB40Z R120	40	Фланец	0,6	1,7…3,2
RB40Z R130	40	Фланец	0,6	3,2…6,0
RB40Z R140	40	Фланец	0,6	5,0…9,5
RB40Z R150	40	Фланец	0,6	8,5…18,0
RB40Z R160	40	Фланец	0,6	15,0…35,0
RB40Z R170	40	Фланец	0,6	30,0…50,0
RB40Z R180	40	Фланец	0,6	50,0…80,0
RB07Z R120	50	Резьба	0,6	1,7…3,2
RB07Z R130	50	Резьба	0,6	3,2…6,0
RB07Z R140	50	Резьба	0,6	5,0…9,5
RB07Z R150	50	Резьба	0,6	8,5…18,0
RB07Z R160	50	Резьба	0,6	15,0…35,0
RB07Z R170	50	Резьба	0,6	30,0…50,0
RB07Z R180	50	Резьба	0,6	50,0…80,0
RB50Z R120	50	Фланец	0,6	1,7…3,2
RB50Z R130	50	Фланец	0,6	3,2…6,0
RB50Z R140	50	Фланец	0,6	5,0…9,5
RB50Z R150	50	Фланец	0,6	8,5…18,0
RB50Z R160	50	Фланец	0,6	15,0…35,0
RB50Z R170	50	Фланец	0,6	30,0…50,0
RB50Z R180	50	Фланец	0,6	50,0…80,0
RB08Z 110	65	Фланец	0,6	1,3…2,2
RB08Z 120	65	Фланец	0,6	2,0…5,5
RB08Z 130	65	Фланец	0,6	5,0…13,0
RB08Z 140	65	Фланец	0,6	11,0…20,0
RB08Z X50	65	Фланец	0,6	20,0…35,0
RB08Z X60	65	Фланец	0,6	30,0…50,0
RB09Z 110	80	Фланец	0,6	1,3…2,2
RB09Z 120	80	Фланец	0,6	2,0…5,5
RB09Z 130	80	Фланец	0,6	5,0…13,0
RB09Z 140	80	Фланец	0,6	11,0…20,0
RB09Z X50	80	Фланец	0,6	17,0…40,0
RB09Z X60	80	Фланец	0,6	30,0…50,0
RB10Z 110	100	Фланец	0,6	1,3…2,2
RB10Z 120	100	Фланец	0,6	2,0…5,5
RB10Z 130	100	Фланец	0,6	4,5…12,0
RB10Z 140	100	Фланец	0,6	11,0…20,0
RB10Z X50	100	Фланец	0,6	17,0…40,0
RB10Z X60	100	Фланец	0,6	30,0…50,0

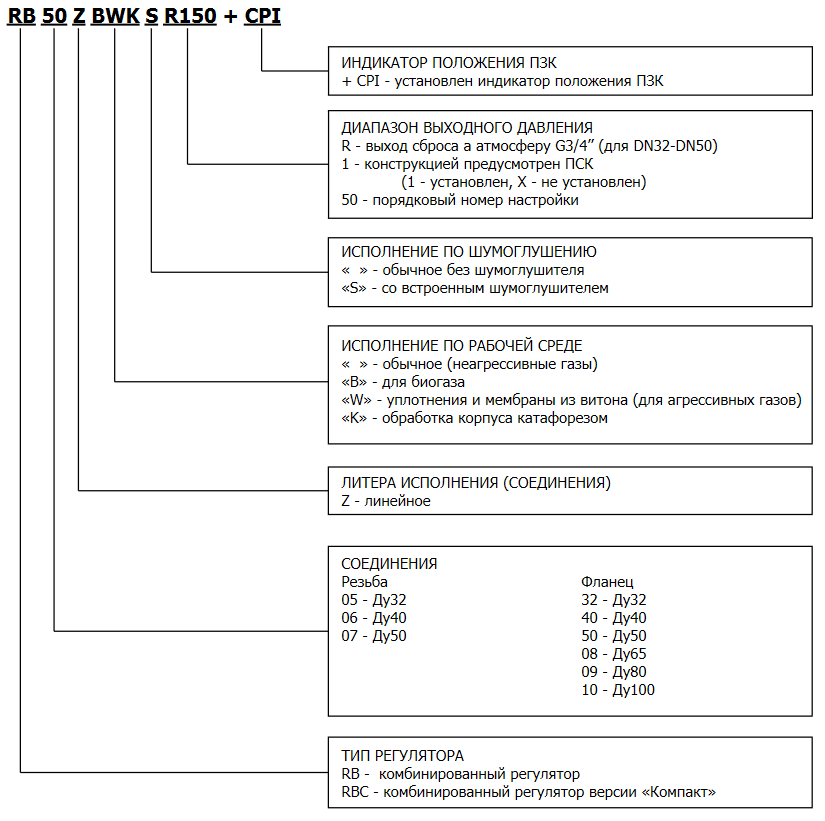

Обозначение:
