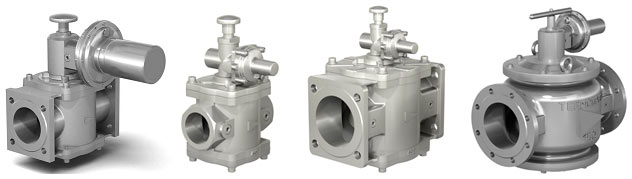

Клапаны серии ЗК предохранительно-запорные

Раздел:

Регуляторы-стабилизаторы давления «ТермоБрест»

Предохранительно-запорные клапаны соответствуют ТУ BY 200020142.035-2013.

Информация
Документация
Смотрите также

Предохранительно-запорные клапаны (ПЗК) предназначены для автоматического прекращения подачи газа к потребителям в случае повышения давления выше заданного предела срабатывания. Когда регулируемое давление случайно превышает установленное давление клапана, клапан срабатывает, закрываясь, блокирует на выходе поток газа, поддерживая всю систему в состоянии полной безопасности.

Открытие клапана можно произвести только вручную и только после устранения причины, спровоцировавшей закрытие.

Область применения ПЗК – газовые регуляторные пункты и установки.

Структура обозначения:

в Алюминиевом корпусе

в Стальном корпусе

ЗК – обозначение серии
Присоединительный размер, дюймы
Максимальное рабочее давление:
0,5 – 0,5 бар
6 – 6 бар
Диапазон настройки срабатывания предохранительно-запорного клапана
(нижний предел - верхний предел)

Макс. входное давление предохра- нительно-запорного клапана, бар	DN	Диапазон настройки срабатыва- ния, мбар	Обознач-е пружины (цвет)
0,5	15-100	60-120 80-150 110-230 220-450	П1-30-70 (желтая) П1-60-110 (черная) П1-140-200 (серая) П1-240-570 (бесцветная)
6	15-100	90-160 110-180 130-260 250-500	П1-30-70 (желтая) П1-60-110 (черная) П1-140-200 (серая) П1-240-570 (бесцветная)

Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-40...+40 °С).
Номер технических условий: ТУ BY 200020142.035-2013.

По типу присоединения к трубопроводу ПЗК изготавливаются:

муфтовые DN 15 - 50;
фланцевые DN 25 - 100.

Фланцы ПЗК соответствуют по ГОСТ 12815, исп. 1, до 0,6 МПа.

ЗК – обозначение серии
Присоединительный размер, дюймы
Максимальное рабочее давление:
0,5 – 0,5 бар
6 – 6 бар
Диапазон настройки срабатывания предохранительно-запорного клапана
(нижний предел - верхний предел

Макс. входное давление предохра- нительно-запорного клапана, бар	DN	Диапазон настройки срабатыва- ния, мбар	Обознач-е пружины (цвет)
0,5	150, 200	60-120 80-150 110-230 220-450	П1-30-70 (желтая) П1-60-110 (черная) П1-140-200 (серая) П1-240-570 (бесцветная)
6	150, 200	90-160 110-180 130-260 250-500	П1-30-70 (желтая) П1-60-110 (черная) П1-140-200 (серая) П1-240-570 (бесцветная)

Материал корпуса клапана:
ст. – сталь;
ч. – чугун.
Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-40...+40 °С).
Номер технических условий: ТУ BY 200020142.035-2013.

По типу присоединения к трубопроводу ПЗК в стальном (чугунном) корпусе изготавливаются фланцевыми DN 150, 200.
Фланцы ПЗК соответствуют по ГОСТ 12815, исп. 1, до 0,6 МПа.

Общие технические характеристики:

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь, чугун

Максимальное давление на входе:
для ЗК ... - 0,5 - ... - 0,5 бар (500 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной

Точность срабатывания (открытия) клапана: ±10 % от заданного значения

Класс герметичности: А по ГОСТ Р 54808.

Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-40...+40 °С) – установка в закрытых неотапливаемых помещениях (объемах).

Средний срок службы: не менее 9 лет

Установка: на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления

Монтажное положение:

для DN 15 - 50 - любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана (алюминиевый корпус);
для DN 65 - 100 - на горизонтальном трубопроводе (корпусом защелки вверх) (алюминиевый корпус);
на горизонтальном трубопроводе (корпусом защелки вверх).

Дополнительная информация:

Диапазон настройки срабатывания клапана определяется типоразмером пружины, установленный в корпус клапана.

Для клапанов ЗК1, ЗК1¼, ЗК1½, ЗК2 дополнительно указывается исполнение корпуса: муфтового или фланцевого присоединения.

Опросный лист на клапаны предохранительно-запорные

В разделе «Документация» смотрите Технические характеристики на:

Клапаны предохранительно-запорные (алюминиевый корпус)
Клапаны предохранительно-запорные (стальной корпус)

Технические характеристики на Клапаны предохранительно-запорные в алюминиевом корпусе
Технические характеристики на Клапаны предохранительно-запорные в стальном корпусе
