Червячные одноступенчатые / двухступенчатые мотор-редукторы

SITI Серия MU Червячный одноступенчатый мотор-редуктор

Раздел:

Червячные одноступенчатые / двухступенчатые мотор-редукторы

• Информация
• Документация
• Смотрите также

•

  Червячный редуктор изменяет угловую скорость и вращательный момент при помощи червячной передачи и оси перекрещивающихся валов. Такой вид редукторов называют “червячным” из-за винта, который лежит в основе редуктора. Он похож на червяка. Редуктор управляется механически, электропривод состоит из силового или энергетического двигателя и переменного, либо постоянного тока.

  Преимущества

  Червячный мотор-редуктор обладает рядом положительных особенностей:

  • — компактность
  • — самостоятельное торможение, для случаев работы на высоких передачах
  • — большой диапазон передач
  • — бесшумная работа
  • — плавный ход
  • — доступная стоимость

  При этом следует учитывать, что данный вид редукторов имеет небольшой срок службы.

  Где применяется?

  Червячный мотор-редуктор применяется в самых разных отраслях промышленности. Благодаря большому выбору вариантом исполнения, данным редуктором оснащаются предприятия самых разных направленностей, как крупные так и малые производства. При этом, редуктор требует минимального обслуживания и отличается удобством в использовании (тишина, плавность, малая вибрация).

  Параметры

  Самый экономичный и целесообразный вариант использования червячного мотора-редуктора - это сделать его приводным механизмом с мощностью P1 не превышающей 2.0 KW.

  В случае, если конструкция с соосными валами не может использоваться по каким-либо техническим причинам, можно использовать агрегат с развернутым положением выходного вала под 90 градусов.

  Устройство червячного мотора-редуктора

  В конструкцию редуктора входит:

  • «Червяк» — винтовая быстроходная часть, приводимая в работу с помощью вращения двигателя.
  • Зубчатое колесо с быстроходной винтовой частью в виде полого цилиндрического вала.
  • При проектировании привода редуктора в обязательном порядке предусматривается постоянная система охлаждения. Также учитываются предусмотренные условия эксплуатации, для проверки на сервисную пригодность механизма.

  Виды червячных моторов-редукторов

  Червячный мотор-редуктор существует в различных вариантах исполнение, таких как:

  • сдвоенный
  • оснащенный вариатором
  • с цилиндрической передачей

  Благодаря таким модификациям, в работе повышается максимальное передаточное соотношение, и область применения данного типа устройств значительно расширяется.

  Червячный одноступенчатый мотор-редуктор “SITI” серии MU является модернизированной серией, изготавливаемой с использованием технологии литья под давлением.

  Комплектуется электродвигателями мощностью от 0,09 кВт до 11 кВт с крутящим моментом от 4 Нм до 800 Нм и передаточным отношением от 5:1 до 100:1.

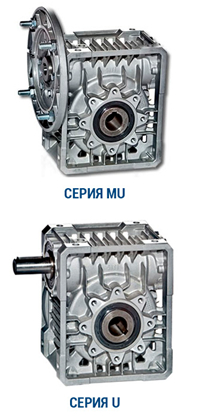

  Редуктор SITI доступен для заказа с двумя видами исполнения входного вала:

  • входной цельнометаллический вал серия U - входной вал с фланцем под электродвигатель серия MU Корпус выполнен, из неокрашенного алюминия, разработан, чтобы гарантировать легкость, надежность и жесткость. Червячные редукторы имеют следующие преимущества: бесшумность работы, компактность, универсальность, широкий диапазон различных вариантов монтажа. Широко применяются в пищевом и промышленном оборудовании. Редуктор SITI серии U, MU
  • Серия имеет следующие типоразмеры: MU 40, MU 50, MU 63, MU 75, MU 90, MU 110.

  Типоразмер	Нм max	Dвых. вала мм
  MI 30	30	14
  MU 40	61	18
  MU 50	106	25
  MU 63	199	25
  MU 75	300	28
  MU 90	588	35
  MU 110	885	42

  Пример обозначения червячного мотор-редуктора SITI серии MU.

  MU	40	10	140	F	B3	0,55	32	380	50	(4P)	sf=1,39
  1	2	3	4	5	6	7	8	9	10	11	12

  1. Червячный редуктор – серия MU
  2. Габарит редуктора – (30,40,50,63,75,90,110)
  3. Передаточное отношение редуктора – (5;7,5;10;15;20;25;30;40;50;60;70;80;100)
  4. Количество оборотов выходного вала – об/мин.
  5. Фланец на выходном валу редуктора – (F,FBR,FBM,FBML)
  6. Монтажное положение – (В3,В6,В7,В8,V5,V6)
  7. Мощность электродвигателя – kW
  8. Крутящий момент на выходном валу – Nm
  9. Напряжение питания электродвигателя – V
  10. Частота питающей сети – Гц
  11. Количество полюсов электродвигателя – 2,4,6
  12. Сервис фактор – sf
