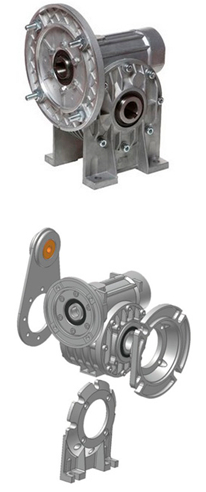

SITI Серия MI Червячный одноступенчатый мотор-редуктор

Раздел:

Червячные одноступенчатые / двухступенчатые мотор-редукторы

• Информация
• Документация
• Смотрите также

•

  Отличается конструктивной простотой и бесшумностью работы.

  Комплектуется электродвигателями мощностью от 0,09 кВт до 18,5 кВт с крутящим моментом от 4 Нм до 2000 Нм и передаточным отношением от 5:1 до 100:1.

  Серия имеет следующие типоразмеры: MI30, MI 40, MI 50, MI 60, MI 70, MI 80, MI 90, MI 130, MI 150, MI 175.

  Типоразмер	Нм max	Dвых. вала мм
  MI 30	30	14
  MI 40	55	19
  MI 50	100	24
  MI 60	188	25
  MI 70	260	28
  MI 80	386	35
  MI 90	520	38
  MI 110	824	42
  MI 130	1229	48
  MI 150	1836	55
  MI 175	3000	60

  Обозначение:



  1. Cерия редуктора (MI,MU)
  2. Межосевое расстояние, мм (30,40,50,63,75,90,110,130,150,175)
  3. Номинальное передаточное отношение редуктора
  4. Число оборотов выходного вала, об/мин
  5. Фланец на выходном валу редуктора (F,FBR,FBM,FBML)
  6. Монтажное положение (В3,В6,В7,В8,V5,V6)
  7. Мощность электродвигателя, kW
  8. Крутящий момент на выходном валу, Nm
  9. Напряжение питания электродвигателя, V
  10. Частота питающей сети, Гц
  11. Количество полюсов электродвигателя (2,4,6)
• Технические характеристики
