TRAMEC Серия XC Червячный одноступенчатый мотор-редуктор

Раздел:

Червячные одноступенчатые / двухступенчатые мотор-редукторы

Червячный одноступенчатый мотор-редуктор TRAMEC серии XC является модернизированной серией, изготавливаемой с использованием технологии литья под давлением.

Информация
Документация
Смотрите также

Комплектуется электродвигателями мощностью от 0,09 кВт до 11 кВт с крутящим моментом от 4 Нм до 800 Нм и передаточным отношением от 7,5:1 до 100:1.

Серия имеет следующие типоразмеры: XC30, ХС 40, ХС 50, ХС 63, ХС 75, ХС 90, ХС 110.

Корпус серии XC выполнен из алюминия, начиная, с типоразмера XC 90 и выше используется высокопрочный чугун. Червячные редукторы имеют следующие преимущества: бесшумность работы, компактность, универсальность, широкий диапазон различных вариантов монтажа. Широко применяются в пищевом и промышленном оборудовании.

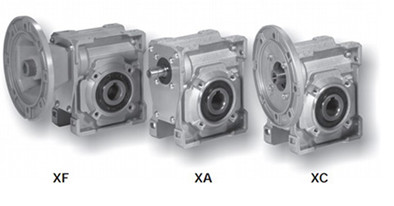

Редуктор TRAMEC серии X доступен для заказа в трех видах исполнения входного вала:

входной вал с фланцем и муфтой под электродвигатель серия XF
входной цельнометаллический вал серия XA, опция входной вал с выступом на две стороны исполнение SeA
входной вал с фланцем под электродвигатель серия XC

Типоразмер	Нм max	Dвых. вала мм
XC 40	61	18
XC 50	106	25
XC 63	199	25
XC 75	300	28
XC 90	588	35
XC 110	885	42
XC 130	1229	48

Общие сведения:

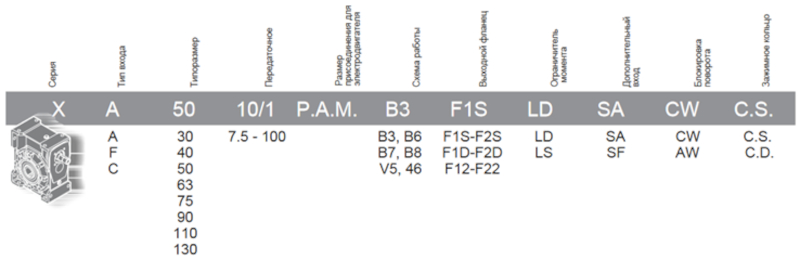

Обозначения редукторов

Обозначения мотор-редукторов

Cерия редуктора (XC)
Межосевое расстояние, мм (30,40,50,63,75,90,110, 130)
Номинальное передаточное отношение редуктора
Число оборотов выходного вала, об/мин
Фланец на выходном валу редуктора (F1,F2,F3)
Монтажное положение (В3,В6,В7,В8,V5,V6)
Мощность электродвигателя, kW
Крутящий момент на выходном валу, Nm
Напряжение питания электродвигателя, V
Частота питающей сети, Гц
Количество полюсов электродвигателя (2,4,6)
