Соосно-цилиндрические мотор-редукторы

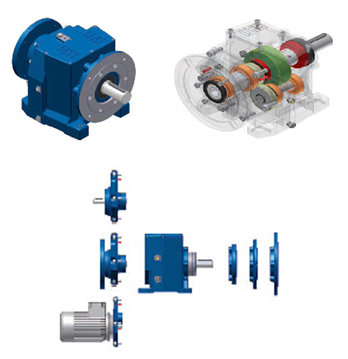

Серия MNHL Соосно-цилиндрический мотор-редуктор

Раздел:

Соосно-цилиндрические мотор-редукторы

• Информация
• Документация
• Смотрите также

•

  Это принципиально новый мотор-редуктор. Имеет современную более универсальную модернизированную форму корпуса с высоким КПД.

  Комплектуется электродвигателями мощностью от 0,09 кВт до 90 кВт с крутящим моментом от 34 Нм до 13300 Нм и передаточным отношением от 5:1 до 470:1.

  Корпуса выполнены из высокопрочного чугуна, за исключением габарита MHL 20, выполненного из неокрашенного алюминия.

  Соосные редукторы имеют лапное MNHL и комбинированное MNHLF исполнение.

  Редуктор SITI серии MNHL, MNHLF, MHL, MHLF - можно купить от официального представителя в г. Ростов-на Дону с доставкой по всей России. Цена на редуктор SITI по запросу удобным для Вас способом.

  Соосный редуктор SITI имеет следующие типоразмеры: MNHL 25, MNHL 30, MNHL35, MNHL 40, MNHL 50, MNHL 60, MNHL 70, MNHL 90, MNHL 100.

  Типоразмер	Нм max	Dвых. вала мм
  MHL 20	89	20
  MNHL 25	202	25
  MNHL 30	443	30
  MNHL 35	561	35
  MNHL 40	759	40
  MNHL 50	1518	50
  MNHL 60	2910	60
  MNHL 70	5060	70
  MNHL 90	7000	90
  MNHL 100	12000	100

  Система обозначений



  1. Cерия редуктора (M(N)HL)
  2. Фланцевое исполнение (F)
  3. Диаметр выходного вала, мм (20,25,30,40,50,60,70)
  4. Количество ступеней (2,3)
  5. Номинальное передаточное отношение редуктора
  6. Число оборотов выходного вала, об/мин
  7. Монтажное положение (В3,В6,В7,В8,V1,V3,V5,V6)
  8. Мощность электродвигателя, kW
  9. Крутящий момент на выходном валу, Nm
  10. Напряжение питания электродвигателя, V
  11. Частота питающей сети, Гц
  12. Количество полюсов электродвигателя (2,4,6)

  Общие сведения:

  Соосный редуктор

  В самых разных сферах на предприятиях используются механизмы, станки и узлы, которым необходима большая скорость вращения валов. В иных случаях возникает необходимость в пониженной частоте вращения валов, при повышенном усилии. Если напрямую подключится к электродвигателю, такого результата добиться не удастся. Именно здесь в дело вступает редуктор и преобразует скорость в усилие. В соосном редукторе быстроходный вал лежит на одной линии с тихоходным.

  Соосные редукторы обладают рядом преимуществ, а именно:

  • компактные размеры
  • высокие показатели КПД
  • возможность изменения направления вращения (вперед-назад)
  • возможность исправно функционировать при нагрузках разного уровня интенсивности и меняющейся частоте включения разных режимов
  • универсальность: есть возможность применять данный редуктор в самых разных сфер, за исключением зон повышенной взрывоопасности

  Главная особенность соосного типа редукторов заключается в том, что редуктор и мотор размещаются на одном валу.

  Виды соосных редукторов

  Среди соосных редукторов выделяют три основных подвида:

  • планетарные,
  • цилиндрические,
  • волновые.

  Имеет меньшие габаритные размеры с сохранением величины максимального крутящего момента.

  1. Цилиндрический соосный редуктор изготавливается в двух вариантах: валы размещаются горизонтально, либо вертикально. При малых габаритах, цилиндрический соосный редуктор имеет максимальную величину крутящего момента.
  2. Планетарный тип имеет две составные части: центральная шестерня и несколько вспомогательных. Классификация планетарного типа механизма производится в зависимости от того, сколько ступеней имеет редуктор (от одной до трех). Планетарные редуктор отличается универсальностью и компактностью, поэтому он часто “трудится” в общемашиностроительном назначении. Планетарная модель может служить редуктором в гусеничном автотранспорте, быть частью поворотного узла картерного экскаваторы или башенного крана.
  3. Волновые редукторы являются наиболее специфической группой среди соосных редукторов. Такой механизм состоит из шестерни и роликовых генераторов волн. Главный элемент, который задает движение, выполнен в качестве деформируемого колеса с воздействующим на него генератором волн. Данный вид редукторов отличается наиболее компактными размерами, плавностью хода и тонкостью перемещения. Волновые редукторы часто используют как комплектующие для различных манипуляторов, а также применят в робототехнике и конструировании грузоподъемного оборудования.
• Технические характеристики
