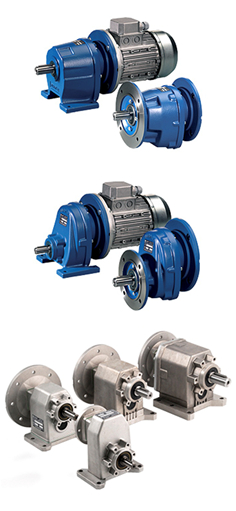

Серия RCV Соосно-цилиндрический мотор-редуктор

Раздел:

Соосно-цилиндрические мотор-редукторы

• Информация
• Документация
• Смотрите также

•

  Комплектуется электродвигателями мощностью от 0,09 кВт до 54 кВт с крутящим моментом на выходе редуктора от 15 Нм до 3000 Нм. Широкий диапазон передаточных чисел от 1.2/1 до 317/1 позволяет получить обороты на выходе от 3 до 2300 об/мин.

  В зависимости от используемого передаточного числа, редукторы могут быть одноступенчатыми "RCV..1" (141-191/241-281-381), двухступенчатыми "RCV..2" или трехступенчатыми "RCV..3" (162-200 - 250-300-350-450-550-580-600).

  Редуктор VARMEC серии RCV доступен для заказа в следующих видах исполнения: лапное "RCV P", фланцевое "RCV NF", комбинированное "RCV PF".

  Корпуса редукторов выполнены из высокопрочного чугуна, окрашенного в синий цвет, редукторы габаритов 141-162 выполнены из неокрашенного алюминия. Округленная форма корпуса дает редукторам оптимальную жесткость и основательность, допуская использование во всех возможных монтажных положениях. Производственный процесс различных компонентов сделан на современном оборудовании, которое дает гарантию точности. Все механизмы сделаны из стали с последующей обработкой, что уменьшает уровень шума, даже работая под нагрузкой.

  Соосный редуктор VARMEC имеет следующие типоразмеры:
  RCV141 - RCV191 - RCV241 - RCV281 - RCV381 - RCV162 - RCV202 - RCV203 - RCV252 - RCV253 - RCV302 - RCV303 -RCV352 - RCV353 - RCV2452 - RCV453 - RCV552 - RCV553 - RCV602 - RCV603

  Типоразмер	Нм max	Dвых. вала мм
  RCV 141А	30	11,14,16,19,20
  RCV 191	40	14,19,20,24,25
  RCV 241	50	14,19,20,24,25
  RCV 281	100	24,25,28,30,32
  RCV 381	130	28,30,32,38,40
  RCV 162А	70	11,14,16,19,20
  RCV 202A	100	14,16,19,20,24,25,28,30
  RCV 202-203	100	14,16,19,20,24,25,28,30
  RCV 252A-253A	200	19,24,25,28,30
  RCV 252A-253	200	19,24,25,28,30
  RCV 302-303	300	25,28,30,32,35,38,40
  RCV 302-303А	350	25,28,30,32,35
  RCV 352-353	400	28,30,32,35,38,40
  RCV 452-453	700	38,40,42,45,48,50
  RCV 552-553	1200	40,45,48,50,55,60
  RCV 582-583	2300	50,55,60
  RCV 602-603	3400	60,65,70
