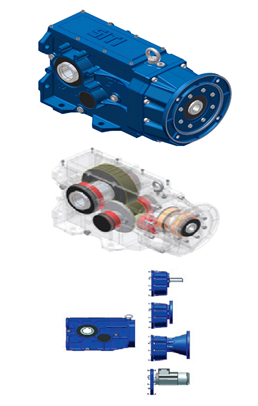

Серия MBH Коническо-цилиндрический мотор-редуктор

Раздел:

Коническо-цилиндрические мотор-редукторы

• Информация
• Документация
• Смотрите также

•

  Комплектуются электродвигателями мощностью от 0,13кВт до 291кВт с крутящим моментом от 44Нм до 14000 Нм.

  Диапазон передаточных чисел от 7/1 до 226/1 позволяет получить обороты на выходе от 4 до 400 об/мин.

  Корпуса коническо-цилиндрических редукторов выполнены из высокопрочного чугуна, за исключением типоразмера MBH 56, выполненного из неокрашенного алюминия.

  Дизайн корпуса включает специальные элементы, создающие максимальную жесткость конструкции. Начиная с MBH 100 возможно исполнение MBHGC, в котором редукторы комплектуются эластичной муфтой на входном валу.

  Коническо-цилиндрический редуктор MBH SITI имеет следующие преимущества:
  компактность, универсальное крепление, оптимальная геометрия и высокая точность обработки обеспечивают низкий уровень шума и высокий КПД.

  Все подшипники высокого качества и имеют коническую форму, которая гарантирует длительный срок службы редуктора. Шестерни из закалённой стали, входной и выходной валы из высокопрочной стали.

  Коническо-цилиндрический редуктор SITI серии MBH имеет следующие типоразмеры: MBH 56, MBH 63, MBH 80, MBH 100, MBH 125, MBH 140, MBH 160, MBH 180, MBH 200.

  Типоразмер	Нм max	D вых вала
  MBH 56	180	25
  MBH 63	470	35
  MBH 80	875	45
  MBH 100	1800	50
  MBH 125	3000	60
  MBH 140	5000	70
  MBH 160	8000	90
  MBH 180	11000	100
  MBH 200	14000	110

  Обозначения мотор-редукторов:



  1. Cерия редуктора MBH
  2. Габарит, мм (63,80,100,125,140,160,180,200)
  3. Номинальное передаточное отношение редуктора
  4. Число оборотов выходного вала, об/мин
  5. Фланец на выходном валу редуктора F
  6. Монтажное положение (В3,В6,В7,В8,V5,V6)
  7. Мощность электродвигателя, kW
  8. Крутящий момент на выходном валу, Nm
  9. Напряжение питания электродвигателя, V
  10. Частота питающей сети, Гц
  11. Количество полюсов электродвигателя (2,4,6)
