Серии TC, TF Коническо-цилиндрический мотор-редуктор

Раздел:

Коническо-цилиндрические мотор-редукторы

• Информация
• Документация
• Смотрите также

• Комплектуются электродвигателями мощностью от 0,09 кВт до 45 кВт с крутящим моментом на выходе редуктора от 100 Нм до 12000 Нм.

  Диапазон передаточных чисел от 5/1 до 630/1 позволяет получить обороты на выходе от 1,4 до 560 об/мин.

  Редуктора типоразмеров Т56, Т63, Т75 выполнены из неокрашенного алюминия, начиная с Т71 - из высокопрочного чугуна, окрашенного в синий цвет.

  Применение высококачественных конических подшипников на всех валах гарантирует долгий срок службы редуктора и очень высокие радиальные и осевые нагрузки.

  Полый выходной вал в качестве стандарта, выполнен из высокопрочной стали, и имеет различные диаметры.

  В зависимости от используемого передаточного числа, редукторы могут быть двухступенчатыми (B) и трехступенчатыми (C).

  Широкий выбор вариантов монтажа, несколько диаметров выходных валов на один габарит редуктора превращает этот редуктор в совершенно универсальный привод.

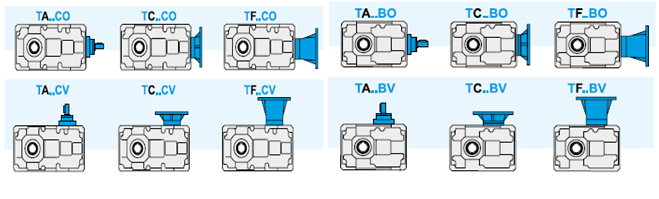

  Редуктор TRAMEC серии Т доступен для заказа в трех видах исполнения входного вала:

  • входной цельнометаллический вал под муфту или шкив серия (TA),
  • входной вал с фланцем под электродвигатель серия (TC),
  • входной вал с фланцем и муфтой под электродвигатель серия (TF).

  Входной вал может быть установлен либо по горизонтали (О) либо по вертикали (V) на всех редукторах за исключением размеров 56, 63, 75 это позволяет использовать редуктор в ограниченных пространствах.

  Для редукторов TRAMEC серии Т доступны опции: выходной фланец с одной или с обеих сторон, реактивная штанга (моментный рычаг), ограничитель обратного хода, ограничитель крутящего момента, второй вход.

  Редуктор TRAMEC серии «TA» имеет следующие типоразмеры: TA56 - TA63 - TA71 – ТА75 TA80 - TA90 - TA100 - TA112 - TA125 - TA140 - TA160 - TA180 - TA200 - TA225.

  Редуктор TRAMEC серии «TC» имеет следующие типоразмеры: TC71 - TC80 - TC90 - TC100 - TC112 - TC125 - TC140 - TC160 - TC180 - TC200 - TC225.

  Редуктор TRAMEC серии «TF» имеет следующие типоразмеры: TF56 - TF63 - TF75 - TF71 - TF80 - TF90 - TF100 - TF112 - TF125 - TF140 - TF160 - TF180 - TF200 - TF225.

  Типоразмер	Нм max	D вых вала, мм
  Т 56 В,С	145	20,25
  Т 63 В,С	210	25,28,30
  Т 75 В,С	380	30,35
  Т 71 В	260	24,28,30
  Т 90 В	630	32,30,35
  Т 80 С	750	32,30,35
  Т 112 В	1280	42,40,45
  Т 100 С	1500	42,40,45
  Т 140 В	2540	55,50
  Т 125 С	3050	55,50
  Т 180 В	5230	70,60
  Т 160 С	5890	70,60
  Т 200 В	7400	90,80
  Т 180 С	7950	90,80
  Т 225 В	11100	100
  Т 200 С	11850	100



  Коническо-цилиндрический мотор-редуктор TRAMEC, ТС,TF, система обозначений:

  TC	112	BО	10	140	FLS	B3	0,55	32	380	50	(4P)
  1	2	3	4	5	6	7	8	9	10	11	12

  1. Серия редуктора TRAMEC (ТС, TF )
  2. Габарит редуктора (56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 225)
  3. Количество ступеней, положение входного вала редуктора
  4. Номинальное передаточное отношение редуктора
  5. Число оборотов выходного вала, об/мин
  6. Фланец на выходном валу редуктора (FLS, FLD, FL2)
  7. Монтажное положение (В3, В6, В7,В8,VА,VВ )
  8. Мощность электродвигателя, kW
  9. Крутящий момент на выходном валу, Nm
  10. Напряжение питания электродвигателя, V
  11. Частота питающей сети, Гц
  12. Количество полюсов электродвигателя (2,4,6)
