Переключатели. Кнопки. Джойстики

Вид Наименование Общие технические характеристики
ВР-3
Трехполюсный выключатель-разъединитель (рубильник)		 Предназначены для коммутации электрических цепей переменного тока напряжением до 400 В.
Особенности:
  • Трехполюсное исполнение
  • Высокая электрическая и механическая стойкость
  • Управление с помощью поворотной рукоятки
  • Индикация текущего положения контактов
  • Простая конструкция и легкость монтажа
Технические характеристики:
Параметр Значение
ВР-3-63 ВР-3-100 ВР-3-160 ВР-3-250
Количество полюсов 3
Номинальный ток 63 А 100 А 160 А 250 А
Номинальное рабочее напряжение ~400 В
Номинальная рабочая частота 50 Гц
Номинальное напряжение изоляции 750 В 800 В 1000 В
Электрическая прочность изоляции 3000 В 3500 В
Импульсное выдерживаемое напряжение 6 кВ 12 кВ
Категория AC-23A
Номинальная наибольшая включающая способность 1,7 кА 12 кА 17 кА
Номинальный кратковременно допустимый ток 3 кА 10 кА 12 кА
Электрическая износостойкость > 5000 циклов
Механическая износостойкость > 1000 циклов
Монтаж на DIN-рейку, настенное настенное
ПК-П30
Кулачковый переключатель		 Предназначен для коммутации электрических цепей постоянного тока напряжениям до 1000 В.
Используется в качестве: главных выключателей (рубильников); переключателей в цепях управления, сигнализации, измерительных цепях; групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.).
Особенности:
  • Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — большой ресурс работы (количество переключений до отказа)
  • Пластиковые части из негорючего самозатухающего пластика, устойчивого к ультрафиолетовому излучению.
Технические характеристики:
  • Номинальный ток: 32 А
  • Номинальное напряжение: 1000 В
  • Количество полюсов: 4
  • Количество положений: 2 (ON, OFF)
  • Мех износостойкость: 104 циклов
  • Электрическая износостойкость: 2×103 циклов
  • Степень пылевлагозащиты: IP20
  • Температура эксплуатации: −40…+85°C
  • Монтаж: На DIN-рейку или плоскость
  • Габаритные размеры: 96×60,5×90 мм
  • Вес: 251 г
ПК-П630
Кулачковый переключатель в защитном корпусе		 Предназначен для коммутации электрических цепей постоянного тока напряжениям до 1000 В.
Используется в качестве: главных выключателей (рубильников); переключателей в цепях управления, сигнализации, измерительных цепях; групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.).
Особенности:
  • Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
    Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — большой ресурс работы (количество переключений до отказа)
  • Пластиковые части из негорючего самозатухающего пластика, устойчивого к ультрафиолетовому излучению. Клеммы защищены от касания. Возможность установки замка или пломбы для блокировки включения.
Технические характеристики:
  • Номинальный ток: 32 А
  • Номинальное напряжение: 1000 В
  • Количество полюсов: 4
  • Количество положений: 2 (ON, OFF)
  • Мех износостойкость: 104 циклов
  • Электрическая износостойкость: 2×103 циклов
  • Степень пылевлагозащиты: IP65
  • Температура эксплуатации: −40…+85°C
  • Монтаж: На плоскость
  • Габаритные размеры: 180×100×115 мм
  • Вес: 512 г
ПК-А10
Кулачковый переключатель		 Прибор для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Преимущества кулачкового механизма:
    – минимальное электрическое сопротивление замкнутого контакта;
    – высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    – обеспечение разных усилий при включении и выключении;
    – большой ресурс работы (количество переключений до отказа)
  • Возможность установки замка или пломбы для блокировки включения
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Простой монтаж на переднюю или боковую панель щита
  • Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж.
Технические характеристики:
Параметр Значение
ПК-А10-25 ПК-А10-32 ПК-А10-40 ПК-А10-63 ПК-А10-80 ПК-А10-100
Номинальный ток 25 А 32 А 40 А 63 А 80 А 100 А
Номинальное напряжение 240/440 В
Количество полюсов 3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В 25 А 32 А 40 А 63 А 80 А 100 А
Номин. рабочий ток при АС-23 240 В/440 В 15 А 22 А 30 А 43 А 57 А 70 А
Номин. мощность при AC-23 240 В 4 кВт 5,5 кВт 7,5 кВт 11 кВт 18,5 кВт 22 кВт
Номин. мощность при AC-23 440 В 7,5 кВт 11 кВт 15 кВт 22 кВт 30 кВт 37 кВт
Номин. рабочий ток при АС-3 240 В/440 В 11,7 А 15 А 22 А 36 А 43 А 57 А
Номин. мощность при AC-3 240 В 3 кВт 4 кВт 7,5 кВт 11 кВт 15 кВт 18,5 кВт
Номин. мощность при AC-3 440 В 5,5 кВт 7,5 кВт 11 кВт 18,5 кВт 22 кВт 30 кВт
Количество положений 2 (ON, OFF)
Мех. износостойкость 105 циклов
Электрическая износостойкость 3×104 циклов
Монтажное отверстие ∅ 11 мм
Диаметр отверстия под блокировочный замок 8 мм
Пылевлагозащита IP20 (со стороны передней панели)
IP00 (со стороны контактов)
Температура эксплуатации −25…+40°C
ПК-А610
ПК-А611

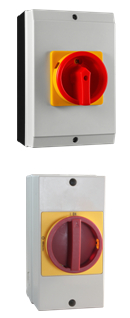

Кулачковые переключатели		 В защитном корпусе, предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
    Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — большой ресурс работы (количество переключений до отказа)
  • Пластиковые части из негорючего самозатухающего пластика
  • Клеммы защищены от касания
  • Возможность установки замка или пломбы для блокировки включения
Технические характеристики:
Параметр Значение
ПК-А610-25-42 ПК-А610-40-42 ПК-А610-63-42
Номинальный ток 25 А 40 А 63 А
Номинальное напряжение 240/440 В
Количество полюсов 4
Количество положений 2 (ON, OFF)
Мех износостойкость 105 циклов
Электрическая износостойкость 3×104 циклов
Степень пылевлагозащиты IP65
Температура эксплуатации −25…+40°C
Монтаж На плоскость
Габаритные размеры 125×100×109 мм 174×114×15 мм
Вес 346 г 480 г
Параметр Значение
ПК-А611-25 ПК-А611-32 ПК-А611-40 ПК-А611-63
Номинальный ток 25 А 32 А 40 А 63 А
Номинальное напряжение 240/440 В
Количество полюсов 3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В 25 А 32 А 40 А 63 А
Номин. рабочий ток при АС-23 240 В/440 В 15 А 22 А 30 А 43 А
Номин. мощность при AC-23 240 В 4 кВт 5,5 кВт 7,5 кВт 11 кВт
Номин. мощность при AC-23 440 В 7,5 кВт 11 кВт 15 кВт 22 кВт
Номин. рабочий ток при АС-3 240 В/440 В 11,7 А 15 А 22 А 36 А
Номин. мощность при AC-3 240 В 3 кВт 4 кВт 7,5 кВт 11 кВт
Номин. мощность при AC-3 440 В 5,5 кВт 7,5 кВт 11 кВт 18,5 кВт
Количество положений 2 (ON, OFF)
Мех. износостойкость 105 циклов
Электрическая износостойкость 3×104 циклов
Диаметр отверстия под блокировочный замок 8 мм
Пылевлагозащита IP65
Температура эксплуатации −25…+40°C

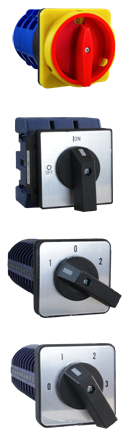

ПК-А16
ПК-А20
ПК-А26-3
ПК-А26-4
Кулачковые переключатели		 Прибор для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — обеспечение разных усилий при включении и выключении (ПК-А16);
    — большой ресурс работы (количество переключений до отказа)
  • Возможность установки замка или пломбы для блокировки включения (ПК-А16);
  • Многопозиционный переключатель для переключения нагрузки на разные режимы работы (ПК-А26-4)
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Простой монтаж на переднюю или боковую панель щита
  • Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж.
Технические характеристики:
Параметр ПК-А16 ПК-А20 ПК-А26-3 ПК-А26-4
Номинальный ток 125А, 160А 25А, 32А, 40А, 63А, 80А, 100А 32А 32А
Количество положений 2 (0-1) 2 (ON, OF) 3 (1-0-2) 4 (0-1-2-3)
Количество полюсов 4 или 6 3 или 4 3,4 или 10 3
Монтажное отверстие Ø 11 мм Ø 10 мм
Монтаж на дверь или на боковую стенку щита
ПК-А626
Кулачковый переключатель		 Предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
    Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — большой ресурс работы (количество переключений до отказа)
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Монтаж на плоскость 2 винтами (не входят в комплект поставки)
Технические характеристики:
Параметр Значение
ПК-А626-25 ПК-А626-40 ПК-А626-63
Номинальный ток 25 А 40 А 63 А
Номинальное напряжение 240/440 В
Количество полюсов 1, 2, 3, 4
Номин. рабочий ток при АС-21А 240 В/440 В 25 А 40 А 63 А
Номин. мощность при АС-23А, 240 В/440 В 7,5 кВт − −
Номин. мощность при AC-2 − − 25 кВт
Номин. мощность при AC-2 − 11 кВт −
Номин. мощность при AC-4 2,5 кВт 2,5 кВт 7,5 к Вт
Номин. рабочий ток при АС-15 440 В 6 А −
Номин. рабочий ток при АС-15 240 В 10 А 14 А −
Количество положений 3 (1-0-2)
Мех износостойкость 105 циклов
Электрическая износостойкость 3×104 циклов
Пылевлагозащита IP65
Температура эксплуатации −25…+40°C
ПК-А16-125-62-N2
Кулачковый переключатель		 Предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Преимущества кулачкового механизма:
    – минимальное электрическое сопротивление замкнутого контакта;
    – высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    – обеспечение разных усилий при включении и выключении;
    – большой ресурс работы (количество переключений до отказа)
  • Возможность установки замка или пломбы для блокировки включения
  • Для подключения проводов требуется вилочный или кольцевой наконечник
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Простой монтаж на переднюю или боковую панель щита
  • Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Технические характеристики:
Параметр Значение
Номинальный ток 125 А
Номинальное напряжение 240/440 В
Количество полюсов 6
Номин. рабочий ток при АС-21, АС-22 240 В/440 В 100 А
Номин. рабочий ток при АС-23 240 В/440 В 90 А
Номин. мощность при AC-23 240 В 15 кВт
Номин. мощность при AC-23 440 В 30 кВт
Номин. рабочий ток при АС-3 240 В/440 В 75 А
Номин. мощность при AC-3 240 В 7,5 кВт
Номин. мощность при AC-3 440 В 15 кВт
Количество положений 2 (ON, OFF)
Механическая износостойкость ≥ 50×104 циклов
Электрическая износостойкость ≥ 105 циклов
Монтажное отверстие ∅ 11 мм
Диаметр отверстия под блокировочный замок 10 мм
Пылевлагозащита IP20 (со стороны передней панели)
IP00 (со стороны контактов)
Температура эксплуатации −25…+40°C
Габаритные размеры 88×88×168 мм
Вес 835
ПК-А30
ПК-А40
ПК-А46
Кулачковые переключатели		 Прибор для коммутации электрических цепей переменного тока напряжением до 440 В.
Особенности:
  • Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — обеспечение разных усилий при включении и выключении;
    — большой ресурс работы (количество переключений до отказа)
  • Возможность установки замка или пломбы для блокировки включения
  • Положение выключателя ON блокирует открытие двери шкафа (ПК-А40 и ПК-А46)
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Простой монтаж на DIN-рейку или плоскость (ПК-А30), ручки на переднюю или боковую панель щита, а основания на DIN-рейку или плоскость (ПК-А40 и ПК-А46)
  • Подходят для шкафов глубиной 163…216 мм (ПК-А40); 250 мм (ПК-А46)
  • Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж (ПК-А40 и ПК-А46)
Технические характеристики:
Параметр ПК-А30 ПК-А40 ПК-А46
Номинальный ток 25А, 32А 25А, 32А, 40А, 63А, 80А, 100А 40А
Количество положений 2 (ON, OF) 3 (1-0-2)
Количество полюсов 3 или 4 3
Монтажное отверстие   Ø 11 мм
Диаметр отверстия под блокировочный замок 6 мм 8 мм
Монтаж на DIN-рейку или на плоскость ручка - на дверь щита,
основание - на DIN-рейку или на плоскость
ПК-А650
ПК-А655
Кулачковые переключатели		 В защитном корпусе предназначен для коммутации электрических цепей переменного тока напряжением до 250 В (ПК-А650), до 440 В (ПК-А655).
Особенности:
  • Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
    Преимущества кулачкового механизма:
    — минимальное электрическое сопротивление замкнутого контакта;
    — высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    — большой ресурс работы (количество переключений до отказа)
  • Возможность установки замка или пломбы для блокировки включения
  • Глубокие формованные ограждения защищают рычаг управления от физического воздействия или случайного переключения
  • Клеммы защищены от касания
  • Пластиковые части из негорючего самозатухающего пластика
  • Монтаж на плоскость 4 винтами (не входят в комплект поставки)
  • Заглушки на монтажные винты устанавливаются изнутри корпуса.
  • Предотвращают соприкосновение проводов под напряжением с головками винтов и попадание воды через монтажные отверстия
  • 3 отверстия ∅ 22 мм и 4 отверстия ∅ 27 мм с заглушками в корпусе для удобного выведения проводов
Технические характеристики:
Параметр ПК-А650 ПК-А655
Номинальный ток 20 А 63 А
Номинальное напряжение 250 В 440 В
Количество полюсов 2 1, 2, 3, 4
Количество положений 2 (ON, OFF)
Мех износостойкость 105 циклов
Электрическая износостойкость 3×104 циклов
Диаметр отверстия под блокировочный замок 5,5 мм
Отверстия в корпусе 3 отверстия ∅ 22 мм и 4 отверстия ∅ 27 мм с заглушками 4 отв. М25×1,5 с заглушками
Переходники   Наружная резьба М25×1,5
внутренняя резьба М20×1,5
Температура эксплуатации −25…+55°C
Степень пылевлагозащиты IP65 IP65
Монтаж На плоскость
Габаритные размеры 85×85×81 мм 171×82×87 мм
ARG1-22FP
ARG1-22FP-START
ARG1-22FP-STOP
Кнопки		 Предназначены для включения/отключения (ARG1-22FP), для включения (ARG1-22FP-START, ARG1-22FP-STOP) различного оборудования.
Особенности:
  • Монтаж в плоские панели толщиной до 6 мм
  • Исполнение в моноблочном корпусе позволяет существенно экономить место при монтаже в шкаф автоматики, упрощает сборку, придает эстетику панели управления
  • Легкость монтажа − фиксация при помощи одной установочной гайки
  • Антиротационная поверхность гайки предотвращает вращение головки
  • Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
Технические характеристики:
Параметр ARG1-22FP ARG1-22FP-START ARG1-22FP-STOP
Цвет Красный, зеленый, желтый, синий, черный Зеленый Красный
Контакты 1 переключающий
Исполнение Без фиксации
Коммутационная способность ~4 А, 400 В
Присоединение Винтовые клеммы
Материал Полиамид PA66
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 6 мм
Сечение присоединяемых проводов ≤ 2×1,5 мм² без кабельного наконечника
Степень пылевлагозащиты* IP54
Температурный диапазон эксплуатации −25...+70°С
Механическая износостойкость ≥ 800 000 циклов
Ресурс работы ≥ 50 000 ч
Габаритные размеры выступающей части ∅29×11 мм
Максимальные габаритные размеры ∅29×53 мм
Монтажная глубина 42 мм
Вес 16 г
* Со стороны лицевой панели.

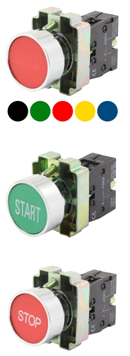

AR-XB2-BA
AR-XB2-BA3331
AR-XB2-BA4342
Кнопки		 AR-XB2-BA — Устройство для включения/отключения различного оборудования;
AR-XB2-BA3331 — Устройство для включения различного оборудования;
AR-XB2-BA4342 — Устройство для отключения различного оборудования.
Технические характеристики:
Параметр AR-XB2-BA AR-XB2-BA3331 AR-XB2-BA4342
Цвет красный, зеленый, желтый, синий, черный зеленый красный
Контакты 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ 1НО, 2НО, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ 1НЗ, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность ~10 А, 400
Диаметр кнопки 27 мм 29 мм
Диаметр нажимной части 25 мм
Диаметр монтажного отверстия 22 мм
Материал пластмасса / металл
Степень пылевлагозащиты (со стороны лицевой панели) IP53
Габаритные размеры 40 х 30 х 52 мм
AR-XB4-BW
Кнопка с подсветкой		 Предназначена для включения/отключения различного оборудования.
Особенности:
  • Кнопку можно укомплектовать дополнительными контактами AR-ZBE
  • Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
Технические характеристики:
  • Цвет: красный, зеленый, желтый, синий
  • Контакты: 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
  • Коммутационная способность: ~10 А, 220 В
  • Диаметр кнопки: 29 мм
  • Диаметр монтажного отверстия: 22 мм
  • Материал: пластмасса/металл
  • Защита: IP53
  • Питание лампы: ≅220 В
  • Габаритные размеры: 47 х 30 х 58 мм
AR-SD16-CFD
AR-SD16-CFDFG
Кнопки с подсветкой		 Предназначены для включения/отключения различного оборудования. Технические характеристики:
Параметр AR-SD16-11CFD AR-SD16-22CFD AR-SD16-11CFDFG AR-SD16-22CFDFG
Цвет Красный, зеленый, желтый, синий
Исполнение Без фиксации
Контакты 1НО+1НЗ 2НО+2НЗ 1НО+1НЗ 2НО+2НЗ
Коммутационная способность ~3 A, 250 В
Питание лампы ≅220 В или ≅24 В
Материал Пластмасса
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
Диаметр монтажного отверстия 16 мм
Габаритные размеры 24×18×39 мм 24×18×42 мм
SD16-22ATA
Кнопка грибовидная с подсветкой		 Предназначена для переключения режимов работы, запуска или остановки различного промышленного оборудования и механизмов в аварийных ситуациях, когда необходим принудительный ручной возврат или ручное включение сигнализации.
Особенности:
  • Монтаж в плоские панели толщиной до 12 мм, фиксация стопорной гайкой
  • Пружинный возвратный механизм
  • Подсветка центральной части кнопки
Технические характеристики:
Параметр Значение
Контакты 1НО+1НЗ
Исполнение С фиксацией (возврат поворотом) или без фиксации
Коммутационная способность =2 А, 36 В; ~3 А, 250 В
Присоединение Пайка или плоские изолированные разъемы НПИ-М2-0528
Питание подсветки ~220 В
Материал корпуса Алюминий
Материал нажимной части Пластмасса
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 12 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK02 (со стороны лицевой панели)
Температурный диапазон применения −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Габаритные размеры выступающей части ∅ 35,5×21 мм
Максимальные габаритные размеры ∅ 35,5×60 мм
Монтажная глубина** 39 мм
Вес 22 г
** Без учета ответных разъемов
Модификация Исполнение Контакты Питание подсветки
-22ATA-L110-U-RW220 с фиксацией, возврат поворотом 1НО+1НЗ ~220 В
-22ATA-M110-U-RW220 без фиксации

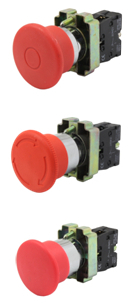

AR-XB2-BT
AR-XB2-BS
AR-XB2-BC42
Кнопка грибовидная		 Устройство для включения/отключения различного оборудования.
Особенности:
  • Кнопку можно укомплектовать дополнительными контактами AR-ZB2
Технические характеристики:
Параметр AR-XB2-BT AR-XB2-BS AR-XB2-BC42
Цвет Красный
Контакты 1НЗ, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Фиксация С фиксацией, возврат натяжением С фиксацией, возврат поворотом Без фиксации
Коммутационная способность ~10 A, 400 В
Материал Пластмасса/металл
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
Диаметр кнопки 40 мм
Диаметр монтажного отверстия 22 мм
Габаритные размеры ∅ 40×71 мм
AR-LA800E
AR-LA800E-BMD4262
Кнопка грибовидная		 AR-LA800E предназначена для включения/отключения различного оборудования.
AR-LA800E-BMD4262 предназначена для переключения режимов работы, запуска или остановки различного промышленного оборудования и механизмов в аварийных ситуациях, когда необходим принудительный ручной возврат или ручное включение сигнализации.
Особенности:
  • Кнопку можно укомплектовать дополнительными контактами AR-LA800E-J
Технические характеристики:
Параметр AR-LA800E-BMD42 AR-LA800E-BMD5162 AR-LA800E-BMD3162 AR-LA800E-BMD4262
Цвет Красный Зеленый Желтый Красный
Подсветка Есть Нет
Питание лампы ≅220 В
Исполнение Без фиксации С фиксацией, возврат поворотом
Контакты 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность ~6 A, 400 В
Присоединение   Винтовые клеммы
Материал Пластмасса/алюминий
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
Диаметр кнопки 40 мм
Диаметр монтажного отверстия 22 мм
Монтаж   В отверстие панели
Габаритные размеры 40×45×75 мм 40×45×77 мм
AR-XB2-BW8375
Кнопка двойная с подсветкой		 Предназначена для включения/отключения различного оборудования.
Особенности:
  • Кнопку можно укомплектовать дополнительными контактами AR-ZB2
  • Для повышения степени пылевлагозащиты до IP66 рекомендуется использовать силиконовый защитный кожух КЗС-8375
Технические характеристики:
Параметр Значение
Цвет Красный и зеленый
Надпись I – O
Контакты 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность ~10 A, 400 В
Материал Пластмасса/металл
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
Диаметр монтажного отверстия 22 мм
Питание ~220 В
Габаритные размеры 55×30×76 мм

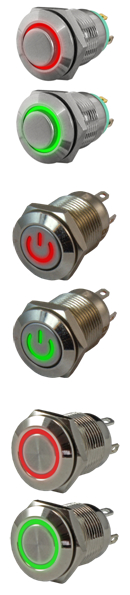

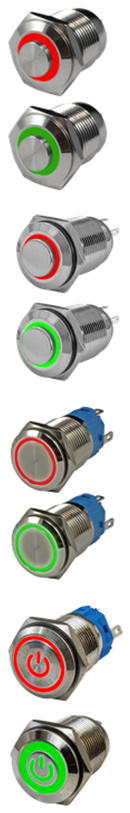

SD16-V-12ICB
SD16-V-12ZFB
SD16-V-16IFB
Антивандальные металлические кнопки с подсветкой		 Предназначены для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Диаметр нажимной части: 7,4 мм (SD16-V-12ICB); 8,8 мм (SD16-V-12ZFB); 9 мм (SD16-V-12IFB)
  • Монтаж в плоские панели толщиной до 8 мм (до 9 мм для SD16-V-12IFB), фиксация стопорной гайкой
  • Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
  • Пружинный возвратный механизм
  • Для быстрого и удобного подключения НО-контакта без пайки рекомендуется использовать коннектор ПИН-12Т-2/4 для SD16-V-12ICB и SD16-V-12ZFB
Технические характеристики:
Параметр SD16-V-12ICB SD16-V-12ZFB SD16-V-12IFB
Контакты 1НО
Исполнение С фиксацией или без фиксации Без фиксации С фиксацией или без фиксации
Коммутационная способность ~3 А, 250 В; =2 А, 36 В =2 А, 36 В; ~3 А, 250 В ~3 А, 250 В; =2 А, 36 В
Присоединение Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка Светодиодная кольцевая красная или зеленая Красная или зеленая в виде символа ON/OFF Светодиодная кольцевая красная или зеленая
Питание подсветки ~220 В, =12 В ~220 В ~220 В, =12 В, =12…24В
Материал корпуса Хромированная латунь
Материал нажимной части Нержавеющая сталь
Монтаж В отверстие панели
Диаметр монтажного отверстия 12 мм
Толщина панели ≤ 8 мм ≤ 9 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Температурный диапазон применения −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Ресурс работы светодиода ≥ 27 000 ч
Габаритные размеры выступающей части ∅ 13,8×3 мм ∅ 13,8×1,5 мм
Максимальные габаритные размеры 16×13,8×L мм 15,8×13,8×21 мм 16,2×14×L мм
Монтажная глубина** Lm мм 19,5 мм Lm мм
Вес 8 г 6 г 8 г
** Без учета ответных разъемов.
Модификации:
Модификация для
SD16-V-12ICB		 Исполнение Цвет подсветки Питание подсветки
-L100-U-SR220
-L100-U-SG220		 с фиксацией красный
зеленый		 ~220 В
-M100-U-SR220
-M100-U-SG220		 без фиксации
-M100-U-SR12 красный =12 В
Модификация для
SD16-V-12IFB
-L100-U-SR220
-L100-U-SG220		 с фиксацией красный
зеленый		 ~220 В
-L100-U-SR12E
-L100-U-SG12E		 красный
зеленый		 =12…24 В
-M100-U-SR220
-M100-U-SG220		 без фиксации красный
зеленый		 ~220 В
-M100-U-SR12
-M100-U-SG12		 красный
зеленый		 =12 В

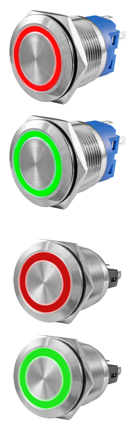

SD16-V-16ICB
SD16-V-16IC2B
SD16-V-16IF1B
SD16-V-16ZFB
Антивандальные металлические кнопки с подсветкой		 Предназначены для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Монтаж в плоские панели толщиной:
    — SD16-V-16ICB — до 8 мм (для моделей с фиксацией: до 11 мм), фиксация стопорной гайкой;
    — SD16-V-16IC2B — до 15 мм, фиксация стопорной гайкой;
    — SD16-V-16IF1B — до 10 мм, фиксация стопорной гайкой;
    — SD16-V-16ZFB — до 12 мм, фиксация стопорной гайкой.
  • Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
  • Пружинный возвратный механизм
  • Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-16Н
Технические характеристики:
Параметр SD16-V-16ICB SD16-V-16IC2B SD16-V-16IF1B SD16-V-16ZFB
Контакты 1НО 1 переключающий 1 НО или 1 переключающий
Исполнение С фиксацией или без фиксации
Коммутационная способность ~3 А, 250 В; =2 А, 36 В =2 А, 36 В; ~3 А, 250 В
Присоединение Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка Светодиодная кольцевая красная или зеленая Красная или зеленая в виде символа ON/OFF
Питание подсветки ~220 В или =12 В ~220 В
Материал корпуса Хромированная латунь
Материал нажимной части Нержавеющая сталь
Монтаж В отверстие панели
Диаметр монтажного отверстия 16 мм
Диаметр нажимной части 9 мм 10 мм 13,5 мм 12 мм/ 13,4 мм
Толщина панели ≤ 11 мм (у моделей с фиксацией)
≤ 8 мм (у моделей без фиксации)		 ≤ 15 мм ≤ 10 мм ≤ 12 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Ресурс работы светодиода ≥ 27 000 ч
Габаритные размеры выступающей части ∅ 17,8×3,4 мм ∅ 17,8×1,4 мм
Максимальные габаритные размеры 21,9×19×L мм 21,9×19×35 мм 21,9×19×35,3 мм 19×21,9×L мм
Монтажная глубина** Lm мм (см. Габаритные размеры) 31,6 мм 33,9 мм Lm мм (см. Габаритные размеры)
Вес 15 г 12 г 13 г
** Без учета ответных разъемов.
Модификации:
Модификация для
SD16-V-16ICB		 Исполнение Цвет подсветки Питание подсветки
-L100-U-SR12
-L100-U-SG12		 с фиксацией красный
зеленый		 =12 В
-M100-U-SR12
-M100-U-SG12		 без фиксации красный
зеленый		 =12 В
-M100-U-SR220
-M100-U-SG220		 красный
зеленый		 ~220 В
Модификация для
SD16-V-16IC2B		 Исполнение Цвет подсветки Питание подсветки
L001-U-SR220
-L001-U-SG220		 с фиксацией красный
зеленый
~220 В
-M001-U-SR220
-M001-U-SG220		 без фиксации
Модификация для
SD16-V-16IF1B		 Исполнение Цвет подсветки Питание подсветки
-L001-U-SR220
-L001-U-SG220		 с фиксацией красный
зеленый		 ~220 В
-M001-U-SR220
-M001-U-SG220		 без фиксации красный
зеленый		 ~220 В
Модификация для
SD16-V-16ZFB		 Исполнение Цвет подсветки Контакты
-L100-U-SG220-ON/OFF с фиксацией зеленый 1НО
-M100-U-SG220-ON/OFF без фиксации
-M100-U-SR220-ON/OFF красный
-L001-U-SR220-ON/OFF с фиксацией красный 1 переключающий
SD16-V-19IFB
SD16-V-25IFS
Антивандальные металлические кнопки с подсветкой		 Предназначены для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Диаметр нажимной части: 16 мм
  • Монтаж в плоские панели, фиксация стопорной гайкой
  • Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
  • Пружинный возвратный механизм
Технические характеристики:
Параметр SD16-V-19IFB SD16-V-25IFS
Контакты 1 переключающий 1НО+1НЗ
Исполнение С фиксацией или без фиксации Без фиксации
Коммутационная способность ~3 А, 250 В; =2 А, 36 В =2 А, 36 В; ~3 А, 250 В
Присоединение Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка Светодиодная кольцевая красная или зеленая Светодиодная кольцевая красная
Питание подсветки ~220 В или =12 В =12 В
Материал корпуса Хромированная латунь Нержавеющая стель
Материал нажимной части Нержавеющая сталь
Монтаж В отверстие панели
Диаметр нажимной части 16 мм 20 мм
Диаметр монтажного отверстия 19 мм 25 мм
Толщина панели ≤ 11 мм ≤ 8 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Ресурс работы светодиода ≥ 27 000 ч
Габаритные размеры выступающей части ∅21,8×1,5 мм ∅28×2 мм
Максимальные габаритные размеры 25×21,8×34,7 мм 32×28×38,2 мм
Монтажная глубина** 33,2 мм 36,2 мм
Вес 16 г 36 г
** Без учета ответных разъемов.
Модификации:
Модификация для
SD16-V-19IFB		   Цвет подсветки Питание подсветки
-L001-U-SR12
-L001-U-SG12		 с фиксацией красный
зеленый		 =12 В
-M001-U-SR12
-M001-U-SG12		 без фиксации
-L001-U-SR220
-L001-U-SG220		 с фиксацией ~220 В
-M001-U-SR220
-M001-U-SG220		 без фиксации
SD16-V-22IFB
SD16-V-22IFS
Антивандальные металлические кнопки с подсветкой		 Предназначены для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Диаметр нажимной части: 18 мм
  • Монтаж в плоские панели
  • Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
  • Пружинный возвратный механизм
  • Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22
Технические характеристики:
Параметр SD16-V-22IFB SD16-V-22IFS
Контакты 1 переключающий 1НО+1НЗ
Исполнение С фиксацией или без фиксации
Коммутационная способность ~3 А, 250 В; =2 А, 36 В =2 А, 36 В; ~3 А, 250 В
Присоединение Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка Светодиодная кольцевая красная или зеленая
Питание подсветки ~220 В
Материал корпуса Хромированная латунь Нержавеющая сталь
Материал нажимной части Нержавеющая сталь
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 10 мм ≤ 12 мм (у моделей с фиксацией)
≤ 8 мм (у моделей без фиксации)
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Ресурс работы светодиода ≥ 27 000 ч
Габаритные размеры выступающей части ∅ 25×2 мм
Максимальные габаритные размеры 28,3×25×36 мм 28,3×25×L мм
Монтажная глубина** 34 мм L мм
Вес 21 г
** Без учета ответных разъемов.
Модификации:
Модификация для
SD16-V-22IFB		 Исполнение Цвет подсветки Питание подсветки
-22IFB-L001-U-SR220
-22IFB-L001-U-SG220		 с фиксацией красный
зеленый		 ~220 В
-22IFB-M001-U-SR220
-22IFB-M001-U-SG220		 без фиксации красный
зеленый
Модификация для
SD16-V-22IFS		 Исполнение Цвет подсветки Питание подсветки
-22IFS-L110-U-SR220
-22IFS-L110-U-SG220		 с фиксацией красный
зеленый		 ~220 В
-22IFS-M110-U-SR220
-22IFS-M110-U-SG220		 без фиксации красный
зеленый
SD16-V-22TB
Антивандальная грибовидная металлическая кнопка		 Предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
  • Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK08
  • Пружинный возвратный механизм
  • Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П
Технические характеристики:
Параметр Значение
Контакты 1 переключающий
Исполнение С фиксацией, возврат поворотом
Коммутационная способность =2 А, 36 В; ~5 А, 250 В
Присоединение Пайка или плоские изолированные
разъемы НПИ-М2-0528 2,8×0,5 мм
Материал корпуса Хромированная латунь
Материал нажимной части Анодированный алюминий
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 6 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты* IP65
Степень защиты от внешних механических воздействий* IK08
Температурный диапазон применения −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Габаритные размеры выступающей части ∅ 30×22 мм
Максимальные габаритные размеры ∅ 30×52 мм
Монтажная глубина** 30 мм
Вес 37 г
* Со стороны лицевой панели.
** Без учета ответных разъемов.

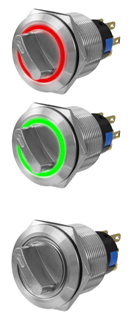

SD16-V-22IR
SD16-V-22R3S
Антивандальные металлические переключатели		 Предназначены для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Особенности:
  • Монтаж в плоские панели толщиной до 13 мм, фиксация стопорной гайкой
  • Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
  • Пружинный возвратный механизм
  • Для предотвращения непреднамеренного переключения ручки устройства рекомендуется использовать крышку КЗП-22
  • Для быстрого и удобного подключения кнопок без пайки рекомендуется использовать коннектор ПИН-22П-5/8 (для 2 положений) или ПИН-22П-8/8 (для 3 положений)
Технические характеристики:
Параметр SD16-V-22IR SD16-V-22R3S
Количество положений 2 или 3 3
Контакты 1 или 2 переключающих 2 переключающих
Исполнение С фиксацией или с самовозвратом С самовозвратом
Коммутационная способность ~5 А, 250 В
Присоединение Пайка или плоские изолированные
разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка Светодиодная кольцевая
красная или зеленая
Питание подсветки ~220 В
Материал корпуса Нержавеющая сталь
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 13 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты* IP65
Степень защиты от внешних механических воздействий* IK06
Температурный диапазон применения −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Ресурс работы светодиода ≥ 27 000 ч
Габаритные размеры выступающей части ∅ 24,8×9 мм
Максимальные габаритные размеры 28,5×25×47 мм
Монтажная глубина** 38 мм
Вес 36 г
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация для
SD16-V-22IR		 Количество положений Исполнение Контакты Цвет подсветки
-22IR2S-L001-U-SR220
-22IR2S-M001-U-SR220		 2 с фиксацией
с самовозвратом		 1 переключающий красный
-22IR3S-L002-U-SG220
-22IR3S-M002-U-SG220		 3 с фиксацией
с самовозвратом		 2 переключающих зеленый
SD16-V-22K
Антивандальный металлический переключатель с ключом		 Предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий. Переключатель с ключом подходит для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа.
Особенности:
  • Монтаж в плоские панели толщиной до 14 мм, фиксация стопорной гайкой
  • Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP54 и защиты от механических воздействий IK08
  • Пружинный возвратный механизм
  • Два ключа в комплекте
  • Выемка ключа во всех положениях переключателя
  • Для защиты пустой замочной скважины переключателя от загрязнения рекомендуется использовать крышку КЗП-22
  • Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П
Технические характеристики:
Параметр Значение
Количество положений 2 или 3
Контакты 1 или 2 переключающих
Исполнение С фиксацией или с самовозвратом
Коммутационная способность ~5 А, 250 В
Присоединение Пайка или плоские изолированные
разъемы НПИ-М2-0528 2,8×0,5 мм
Материал корпуса Нержавеющая сталь
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Толщина панели ≤ 14 мм
Сечение присоединяемых проводов ≤ 2,5 мм²
Степень пылевлагозащиты* IP54
Степень защиты от внешних механических воздействий* IK08
Температурный диапазон применения −20...+50°С
Электрическая износостойкость ≥ 50 000 циклов
Механическая износостойкость ≥ 500 000 циклов
Габаритные размеры выступающей части ∅ 24,8×2,5 мм
Максимальные габаритные размеры 28,5×25×39 мм
Монтажная глубина** 36,5 мм
Вес (без ключа) 38 г
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация Количество положений Исполнение Контакты Выемка ключа
-22K2S-L001-U-S
-22K2S-M001-U-S		 2 с фиксацией
с самовозвратом		 1 переключающий в двух положениях
-22K3S-L002-U-S
-22K3S-M002-U-S		 3 с фиксацией
с самовозвратом		 2 переключающих в трех положениях
ВР-3
Трехполюсный выключатель-разъединитель (рубильник)		 Предназначены для коммутации электрических цепей переменного тока напряжением до 400 В.
Особенности:
  • Трехполюсное исполнение
  • Высокая электрическая и механическая стойкость
  • Управление с помощью поворотной рукоятки
  • Индикация текущего положения контактов
  • Простая конструкция и легкость монтажа
Технические характеристики:
Параметр ВР-3-63 ВР-3-100 ВР-3-160 ВР-3-250
Количество полюсов 3
Номинальный ток 63 А 100 А 160 А 250 А
Номинальное рабочее напряжение ~400 В
Номинальная рабочая частота 50 Гц
Номинальное напряжение изоляции 750 В 800 В 1000 В
Электрическая прочность изоляции 3000 В 3500 В
Импульсное выдерживаемое напряжение 6 кВ 12 кВ
Категория AC-23A
Номинальная наибольшая включающая способность 1,7 кА 12 кА 17 кА
Номинальный кратковременно допустимый ток 3 кА 10 кА 12 кА
Электрическая износостойкость > 5000 циклов
Механическая износостойкость > 1000 циклов
Монтаж на DIN-рейку, настенное настенное
AR-XB2-BD
AR-XB2-BJ
Переключатели		 Предназначены для коммутации электрических цепей.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
  • Переключатель можно укомплектовать дополнительными контактами AR-ZB2
Технические характеристики:
Параметр Значение
AR-XB2-BD25 AR-XB2-BD33 AR-XB2-BJ25 AR-XB2-BJ33
Количество положений 2 3 2 3
Контакты 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ 2НО, 2НО+1НЗ, 2НО+2НЗ 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ 2НО, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность ~10 A, 400 В
Механическая износостойкость 0,5 млн циклов
Материал Пластмасса/металл
Степень пылевлагозащиты IP54 (со стороны лицевой панели)
Диаметр монтажного отверстия 22 мм
Условия эксплуатации и хранения −35...+70°С, 20...90%RH
Габаритные размеры 40×30×69 мм
Модификации:
Параметр Количество положений Фиксация
AR-XB2-BD25 2 С фиксацией
AR-XB2-BD25-M С самовозвратом
AR-XB2-BD33 3 С фиксацией
AR-XB2-BD33-M С самовозвратом в центральное положение
AR-LA800E-BLSM и -BLSL
Переключатели		 Предназначены для коммутации электрических цепей.
Особенности:
  • Переключатель можно укомплектовать дополнительными контактами AR-LA800E-J
  • Постоянная светодиодная подсветка переключателя
  • Пружинный возвратный механизм
Технические характеристики:
Параметр Значение
Цвет Красный, зеленый, синий, желтый
Количество положений 2 или 3
Контакты 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Исполнение С фиксацией или с самовозвратом
Коммутационная способность ~10 А, 660 В
Питание подсветки ~220 В
Монтаж В отверстие панели
Диаметр монтажного отверстия 22 мм
Степень пылевлагозащиты* IP54
Температурный диапазон применения −20...+50°С
Механическая износостойкость ≥ 100 000 циклов
Габаритные размеры 30×44×82 мм
Вес 50 г
* Со стороны лицевой панели.
Модификации:
Модификация Исполнение Количество положений Контакты
AR-LA800E-BLSM с фиксацией 2 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
3 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
AR-LA800E-BLSL с самовозвратом 2 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
3 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
AR-XB2-BG
Переключатель с ключевым доступом		 Предназначен для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
  • Монтаж в щит с помощью двух распорных самозаземляющихся винтов (в комплекте)
  • Переключатель можно укомплектовать дополнительными контактами AR-ZB2
Технические характеристики:
Параметр Значение
Количество положений 2
Контакты 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность ~10 A, 400 В
Механическая износостойкость 0,5 млн циклов
Материал Пластмасса/металл
Степень пылевлагозащиты IP54 (со стороны лицевой панели)
Диаметр монтажного отверстия 22 мм
Условия эксплуатации и хранения −35...+70°С, 20...90%RH
Габаритные размеры 40×30×69 мм
Модификации:
Модель Количество положений Выемка ключа Фиксация
AR-XB2-BG25 2 В одном положении С фиксацией
AR-XB2-BG25-M С самовозвратом
AR-XB2-BG45 В двух положениях С фиксацией
AR-LAR22
Потенциометр		 Для регулировки различных технологических параметров. Одно из основных применений — удаленное управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты. Потенциометры могут также применяться для регулирования температурного режима, изменения значений напряжения, установки таймера реле времени, регулировки выходного напряжения ТТР.
Особенности:
  • Готовое устройство — нет необходимости сборки из компонентов
  • Наглядная регулировочная шкала
  • Клеммы с винтовыми зажимами
  • Неизменность значений сопротивления в течение времени благодаря резистивному элементу из металлокерамики
Технические характеристики:
Параметр Значение
Сопротивление 1 кОм, 2 кОм, 5 кОм или 10 кОм
Погрешность ±10%
Тип Однооборотный, линейный
Механическая износостойкость 25 000 циклов
Резистивный элемент Металлокерамика
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Материал корпуса Полиамид
Номинальная мощность 0,5 Вт (+70°C)
Рабочая температура −25...+70°C
Тип подключения Винтовые клеммы
Подключение проводников Кабель мин. 0,5 мм²
Кабель макс. 2,5 мм²
Сопротивление изоляции 10 мОм (=500 В)
Номинальное напряжение изоляции ~250 В
Угол поворота ручки 290° (эффективный 260°)
Габаритные размеры ∅ 30×66 мм
CS
Джойстик		 Предназначен для коммутации электрических цепей.
Технические характеристики:
Параметр CS1 CS2 CS3 CS4
Коммутационная способность ~3 А, 600 В
Контакты 2НО 4НО 2НО 4НО
Количество положений 2+N 4+N 2+N 4+N
Фиксация С самовозвратом С фиксацией
Материал Пластмасса/металл
Степень пылевлагозащиты IP56 (со стороны лицевой панели)
ТУМ
Тумблер		 Предназначен для коммутации электрических цепей.
Технические характеристики:
Параметр ТУМ-1021 ТУМ-1221 ТУМ-1121 ТУМ-1321 ТУМ-1122 ТУМ-1322
Количество положений 2 2 3
Контакты вкл./выкл. (НО) вкл./вкл. (переключающий) вкл./выкл./вкл. (НО+НО)
Количество контактных групп 1 2 1 2 1 2
Коммутационная способность ~15 А, 250 В
Коммутационная износостойкость 10 000 циклов
Материал Пластмасса/металл
Степень пылевлагозащиты IP53 (со стороны лицевой панели)
AR-ZB2
AR-ZBE
AR-LA800E-J
Дополнительные контакты		 Технические характеристики:
Параметр AR-ZB2-BE101 AR-ZB2-BE102 AR-ZBE101 AR-ZBE102 AR-LA800E-J01 AR-LA800E-J10
Цвет Зеленый Красный Зеленый Красный Красный Зеленый
Контакты НО НЗ НО НЗ НЗ НО
Реле ~10 А, 400 В ~10 А, 220 В ~10 А, 660 В
Подходит для кнопок AR-XB2-ВА, AR-XB2-BA3331, AR-XB2-BA4342, AR-XB2-BS, AR-XB2-BT, AR-XB2-BC42, AR-XB2-BW8375 AR-XB4 AR-LA800E
Подходит для переключателей AR-XB2-BD, AR-XB2-BJ, AR-XB2-BG   AR-LA800E-BLSM

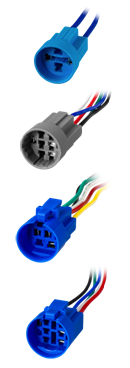

ПИН-12Т-2/4
ПИН-16Т-5/8
ПИН-19Т-5/7
ПИН-22Т-5/10
Коннекторы		 Для быстрого и удобного подключения антивандальных кнопок без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу.
Особенности:
  • Быстрое подключение без кабельных наконечников и пайки
Технические характеристики:
Параметр ПИН-12Т-2/4 ПИН-16Т-5/8 ПИН-19Т-5/7 ПИН-22Т-5/10
Для кнопок SD16-V-12ZFB, SD16-V-12ICB SD16-V-16IC2B SD16-V-19IFB SD16-V-22IFB
Рабочая температура −20...+55°C
Для кнопок с монтажным диаметром 12 мм 16 мм 19 мм 22 мм
Количество разъемов 2 — под НО-контакт или подсветку 5 (3-под переключающий контакт, 2-под подсветку)
Под ножевые контакты 2,0×0,5 мм 2,8×0,5 мм
Материал поликарбонат
Длина проводов 155 мм 145 мм 130 мм
Сечение проводов 0,8 мм²
Габаритные размеры ∅ 12,5×15,5 мм ∅ 17,3×23 мм 20×17х23,5 мм 22×21х23 мм
Вес 4 г 10 г
ПИН-22П
Коннектор		 Для быстрого и удобного подключения антивандальных кнопок SD16-V-22TB и переключателей SD16-V-22IR, SD16-V-22K без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу.
Особенности:
  • Коннектор ПИН-22П-5/8 подходит для кнопки SD16-V-22TB и переключателей SD16-V-22IR, SD16-V-22K на 2 положения
  • Коннектор ПИН-22П-8/8 подходит для переключателей SD16-V-22IR, SD16-V-22K на 3 положения
  • Быстрое подключение без кабельных наконечников и пайки
Технические характеристики:
Параметр Значение
ПИН-22П-5/8 ПИН-22П-8/8
Рабочая температура −20...+55°C
Для кнопок с монтажным диаметром 22 мм
Количество разъемов 5 (3 — под переключающий контакт,
2 — под подсветку)		 8 (6 — под переключающие контакты,
2 — под подсветку)
Под ножевые контакты 2,8×0,5 мм
Материал поликарбонат
Длина проводов 130 мм
Сечение проводов 0,8 мм²
Габаритные размеры ∅20×29 мм
Вес 11 г 14 г
ДЭ-22
Держатель этикеток		 Держатель этикеток (разборный) для ламп, кнопок и переключателей.
Особенности:
  • Диаметр отверстия: 22 мм





Заказать обратный звонок Оставьте ваши конкакты, и наш менеджер свяжется в Вами в ближайшее время
г. Ростов-на-Дону
тел.:
+7 (863) 221-25-48


г. Ставрополь
тел.:
+7 (8652) 49-04-36


г. Краснодар
тел.:
+7 (861) 944-13-02
Внимание! Изменился адрес
Новый адрес офиса-склада:
ул. Магнитогорская 1г
(в 350 метрах от старого адреса).
Тел.: (863) 221-25-48.
