ГЗ.16 / ГЗ.25 Гильзы защитные сварные

Раздел:

Термометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

• Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

  Технические характеристики:

  • Материал гильз – сталь AISI 304 (аналог 08Х18Н10).
  • Температура среды — до 600 °С.
  • Условное давление Pу — 16; 25 МПа.
  • Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80.

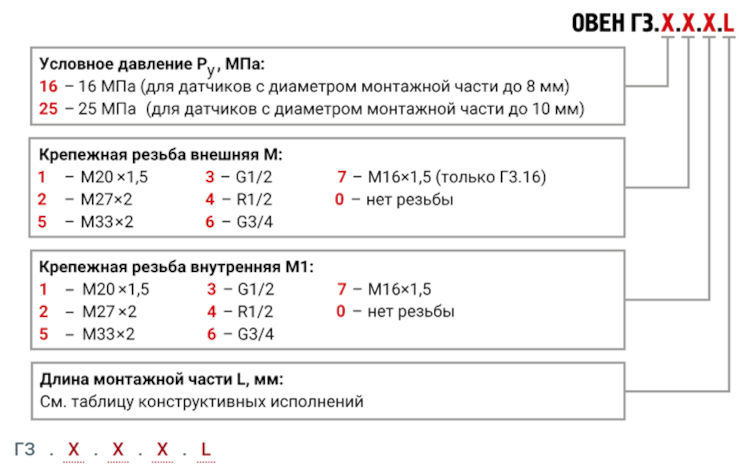

  Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу

  Обозначение при заказе	Ру, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
  ГЗ.16.1.1.L	16	M20×1,5	M20×1,5	12	9,6	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
  ГЗ.16.1.3.L			G1/2
  ГЗ.16.1.4.L			R1/2
  ГЗ.16.1.7.L			М16х1,5
  ГЗ.16.3.1.L		G1/2	M20×1,5
  ГЗ.16.3.3.L			G1/2
  ГЗ.16.3.4.L			R1/2
  ГЗ.16.3.7.L			М16×1,5
  ГЗ.16.4.1.L		R1/2	М20х1,5
  ГЗ.16.4.4.L			R1/2
  ГЗ.16.5.1.L		M33×2	М20х1,5			41	41
  ГЗ.16.2.1.L		M27×2				38	32		22
  ГЗ.16.6.1.L		G3/4

  Конструктивные исполнения гильз ГЗ.25

  Обозначение при заказе	Ру, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
  ГЗ.25.1.1.L	25	M20×1,5	M20×1,5	16	12	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
  ГЗ.25.1.3.L			G1/2
  ГЗ.25.3.1.L		G1/2	M20×1,5
  ГЗ.25.3.3.L			G1/2
  ГЗ.25.6.1.L		G3/4	M20×1,5			38	32		22
  ГЗ.25.2.1.L		M27×2	M20×1,5
  ГЗ.25.2.2.L			M27×2				36	25
  ГЗ.25.5.1.L		M33×2	M20×1,5			43	41	24	28

  Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25

  Обозначение при заказе	Ру, МПа	М1	D, мм	d, мм	D1, мм	D2, мм	L1, мм	L2, мм	L3, мм	L4, мм	L, мм
  ГЗ.16.0.1.L	16	М20×1,5	12	9,6	19,9	28	16	16	5	41	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
  ГЗ.16.0.3.L		G1/2
  ГЗ.25.0.1.L	25	М20×1,5	16	12	26,9	39
  ГЗ.25.0.3.L		G1/2

  Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

  Модель	Условное давление Ру, МПа	Погружаемая часть L, мм	Максимальная скорость потока, м/с
  			пар	вода
  ГЗ.25.Х.X.L	25	60, 80, 100, 120	40	4,0
  		160	30	3,0
  		200, 250, 320	25	2,5
  		400, 500, 630, 800, 1000	5	0,5
  		1250, 1600, 2000	2	0,2
  ГЗ.16.Х.X.L	16	60, 80, 100, 120	25	2,5
  		160, 200, 250, 320	15	1,5
  		400, 500, 630, 800, 1000	3	0,3
  		1250, 1600, 2000	1	0,1
  Примечание — при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
