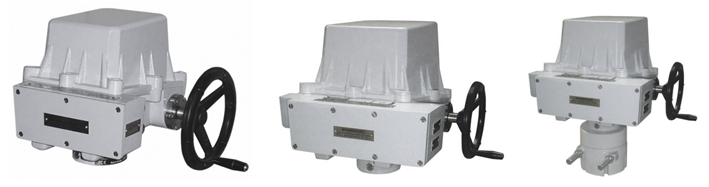

SP-Ex Электропривода однооборотные REGADA во взрывозащищенном исполнении

Раздел:

Привода к газовым клапанам и заслонкам

• Информация
• Документация
• Смотрите также

•

  Электроприводы использованы как исполнительные звена в регулирующих системах в кондиционерных, отопительных и технологических устройствах для управления промышленными трубопроводными арматурами, как запорные заслонки, шаровые клапаны, задвижки, запорные и регулирующие клапаны.

  Обозначение:

  SP..-Ex, UP..-Ex ................................электропривод однооборотный во взрывозащищенном исполнении
  ST..-Ex, UL..-Ex, MT..-Ex ..................электропривод прямоходный во взрывозащищенном положении
  SO..-Ex, UM..-Ex, MO..-Ex ...............электропривод многооборотный во взрывозащищенном исполнении

  УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ — ВНЕШНИЕ ВЛИЯНИЯ

  Рабочая среда, соответствующая стандарту ГОСТ 15 150 - 69

  Электроприводы по таблице спецификации должны быть стойкими против наружных влияний и надежно работать в условиях ниже специфицированной окружающей среды:

  1. умеренной (У), в том числе и теплой умеренной (ТпУ), теплой сухой умеренной (ТпСУ), мягкой теплой сухой (МТпС), экстремальной теплой сухой (ЭТПС) — от -25 до +55°С
  2. холодной (Хл) в том числе и холодной умеренной (ХлУ), теплой умеренной и теплой сухой умеренной (ТпУ, ТпСУ) — от -50 до +40°С

  КАТЕГОРИЯ РАЗМЕЩЕНИЯ

  • исполнения Хл, ХлУ, ТпУ и Т предназначены для эксплуатации под навесом (обозн. кат. размещения. 2) и в закрытых помещениях (обозн. кат. размещения. 3)

  ТИП АТМОСФЕРЫ

  • исполнения Хл, ХлУ, ТпУ, и Т предназначены для эксплуатации в атмосфере типа II — промышленная

  Рабочая среда на основании IEC 60 364-3:1993

  Электроприводы REGADA должны быть стойкими к наружным влияниям и надежно работать в условиях наружной и промышленной среды.

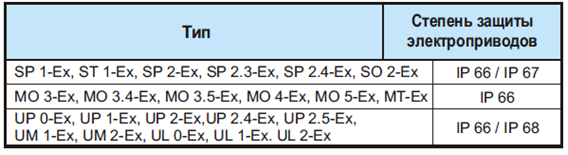

  Степень защиты электроприводов (EN 60 529)



  Предупреждение:

  При установке электроприводов на открытом воздухе, электропривод должен быть защищен от прямого попадания солнечных лучей и нежелательных атмосферных воздействий.
  При установке в окружающей среде с относительной влажностью 80% и при установке на открытом воздухе, необходимо включить нагревательное сопротивление без термического выключателя.

  Условия применения электроприводов во взрывозащищенном исполнении:

  Электроприводы во взрывозащищенном исполнении применяются как исполнительные звена в регулирующих системах в помещениях со взрывоопасной средой, опасностью взрыва горючих газов и паров (на основании EN 60079-10).

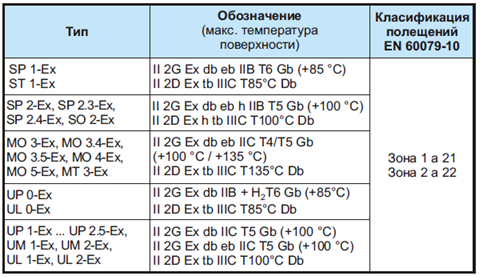

  Электропривода во взрывозащищенном исполнении указанного конструктивного решения, рекомендуется применять по следующей таблице:



  Зона 1 — Взрывоопасная зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации.

  Зона 2 — Взрывоопасная зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации. А если она возникает, то редко, и существует очень непродолжительное время.

  Зона 21 — Зона, в которой горючая пыль, в виде облака, не может присутствовать при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей пыли в смесях с воздухом.

  Зона 22 — Взрывоопасная зона, в которой облака горючей пыли могут возникать редко и сохраняются только на короткий период, или в которых накопление слоев горючей пыли может иметь место при ненормальном режиме работы, что может привести к возникновению воспламенения смесей пыли в воздухе.

  Рабочее положение:

  • Для SP…-Ex, UP…-Ex ,SO 2-Ex, UM…-Ex ST…-Ex, UL…-Ex — любое — не рекомендуется положение под арматурой
  • Для MO…-Ex, MT 3-Ex — с осью электродвигателя в горизонтальной плоскости (± 15°C)

  Данные по эксплуатации:

  Режим эксплуатации (на основании IEC 60034-1.8)

  • электроприводы предназначены для дистанционного управления:
    • кратковременный ход S2- 10 минут.
    • повторно-кратковременный ход S4-25%, от 6 до 90 циклов/час.
  • электроприводы c регулятором предназначены для автоматического управления:
    • повторно-кратковременный ход S4-25%, от 90 до 1200 циклов/час

  Питающeе напряжение ......................................................................................... по таблице спецификации
  отклонение питающего напряжения ...................................................................... ± 10 %
  Частота питающего напряжения ......................................................................... 50 Hz или 60 Hz ± 2%

  Примечание:
  При частоте 60 Гц время закрытия снижается в 1,2 раза (для типов SP…-Ex, UP…-Ex) и скорость управления повышается в 1,2 раза (для типов ST…-Ex, UL…-Ex, MT…-Ex, SO 2-Ex ,UM…-Ex, MO…-Ex).

  Спецификация электропривода:

  Требуемые параметры и оснащение выбираются постепенно из спецификационной таблицы, которая дается к каждому виду электропривода.

  Пример заказа:

  Электропривод SP 1-Ex с регулятором, типовой номер 291, заказной номер 291.A-01BFA

  У указанного электропривода следующее оснащение:

  • исполнение для среды умеренной вплоть до горячей сухой, с регулятором с обратной связью через сопротивление .................. A
  • электрическое присоединение на клеммную колодку, 220 V AC............................. – 0
  • макс. нагрузочный момент 80 Nm, время полного закрытия 20s/90° ........................... 1
  • рабочий угол 90° с ограничением жесткими упорами ............................................................ B
  • датчик сопротивления 1x2000Ω ...................................................................................................... F
  • размер фланца F05/F07 (ISO 5211), форма прис. детали D14, вал 14 x 14 .......................................... А
  • два добавочных позиционных выключатели, тепловое сопротивление с термическим выключателем

  Составление схемы включения:

  Окончательная схема включения складывается из парциальных схем в зависимости от оснастки электропривода.
  Из таблицы спецификации из поодиноких мест выберем схему включения электродвигателя - для исполнения с регулятором из места "Электронный регулятор положения", для исполнения без регулятора из места "Электрическое присоединение" - "Питающее напряжение" и постепенно и следующие в последовательности: "Исполнение панели управления" (только у электроприводов MO3-Ex и MT-Ex), "Датчик положения", "Добавочное оснащение".
  Полученные парциальные схемы соединим в одну группу схем включения.
  При исполнении электропривода с регулятором, схема включения уже содержит схему включения электродвигателя, выключателей и датчика для оборотной связи регулятора.
  Схема включения электроприводов во взрывозащищенном исполнении (исполнение Ex) не складывается из парциальных схем, но они указаны в окончательном виде.
  Другие оснащения электроприводов во взрывозащищенном исполнении возможны.

  Пример составления схемы включения:

  — пример заказа: - Электропривод SP 1-Ex с регулятором, типовой номер 291.A-01BFA, окончательная схема включения состоится из следующих парциальных схем: Z249a+Z22
  — для того же самого электропривода – без регулятора, SP 1-Ex, типовой номер 291.0-01BFA, окончательная схема включения состоится из следующих парциальных схем: Z491+Z22
