Включены в реестр Минпромторг, реестровая запись 10729955 до 12.02.2031
Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
Отличительные особенности
- Сигнализация от 1 до 3 уровней жидкости.
- Искрозащита 0Ex ia IIC T4 Х.
- Длина штока от 50 мм до 3 метров.
- Присоединение: резьба М10×1,5 (ПДУ-1-Ех, ПДУ-2-Ех), М16х2 (ПДУ-3-Ех).
- Устойчивы к пене и пузырькам.
- Подходят для работы с вязкими жидкостями (ПДУ-3).
- Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.
Модификации одноуровневых датчиков
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, стандартное исполнение |
Длина штока L,
максимальная |
|

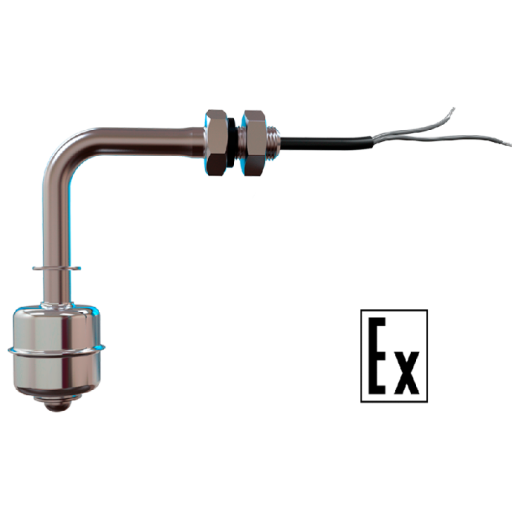

ПДУ-1.1-Ex |
Горизонтальный |
Цилиндрический |
100 мм |
2 500 мм |
|

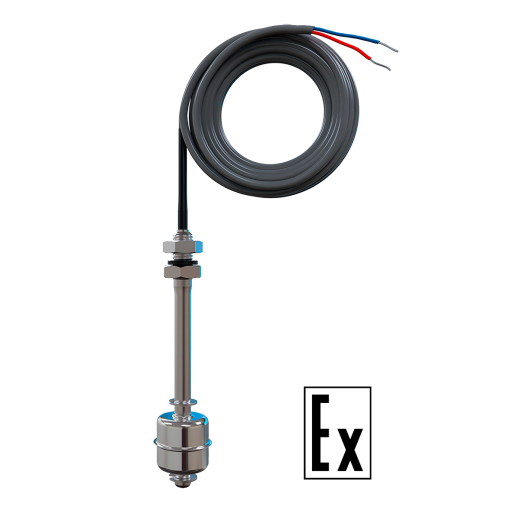

ПДУ-2.1-Ex |
Вертикальный |
Цилиндрический |
100 мм |
2 500 мм |
|

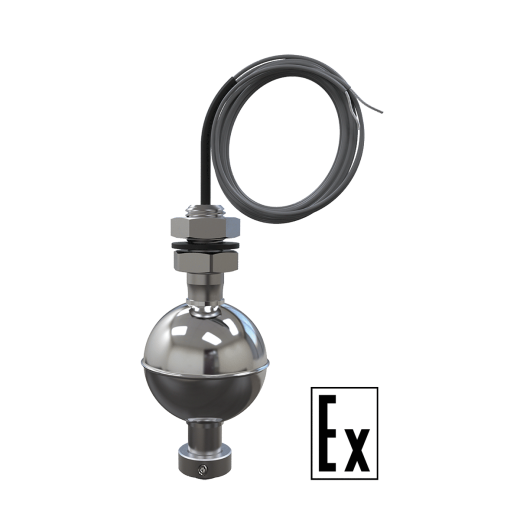

ПДУ-3.1-Ex |
Вертикальный |
Шарообразный |
100 мм |
3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Модификации двухуровневых датчиков
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, максимальная (под заказ) |
|

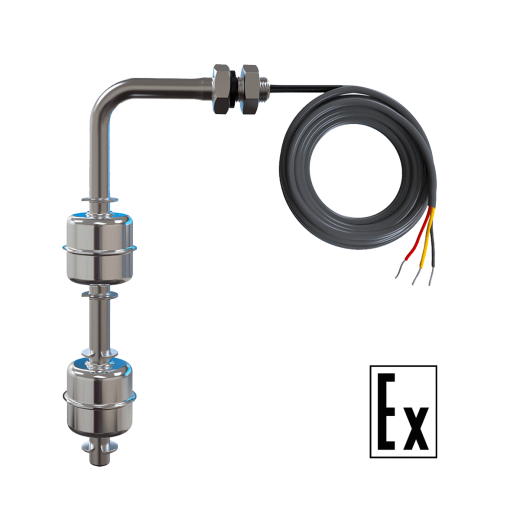

ПДУ-1.2-Ex |
Горизонтальный |
Цилиндрический |
2 500 мм |
|
ПДУ-2.2-Ex |
Вертикальный |
Цилиндрический |
2 500 мм |
|

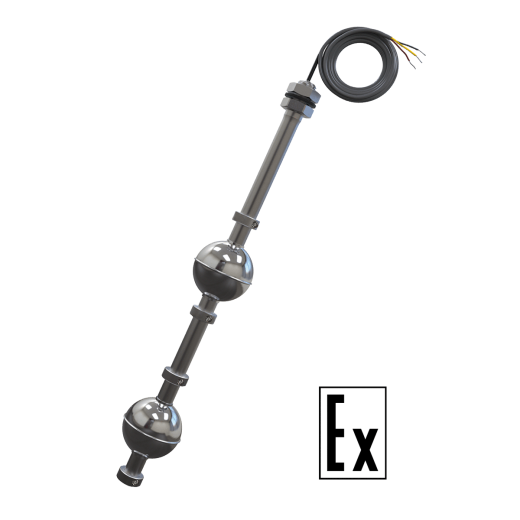

ПДУ-3.2-Ex |
Вертикальный |
Шарообразный |
3 000 мм |
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Модификации трехуровневых датчиков
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, максимальная (под заказ) |
|

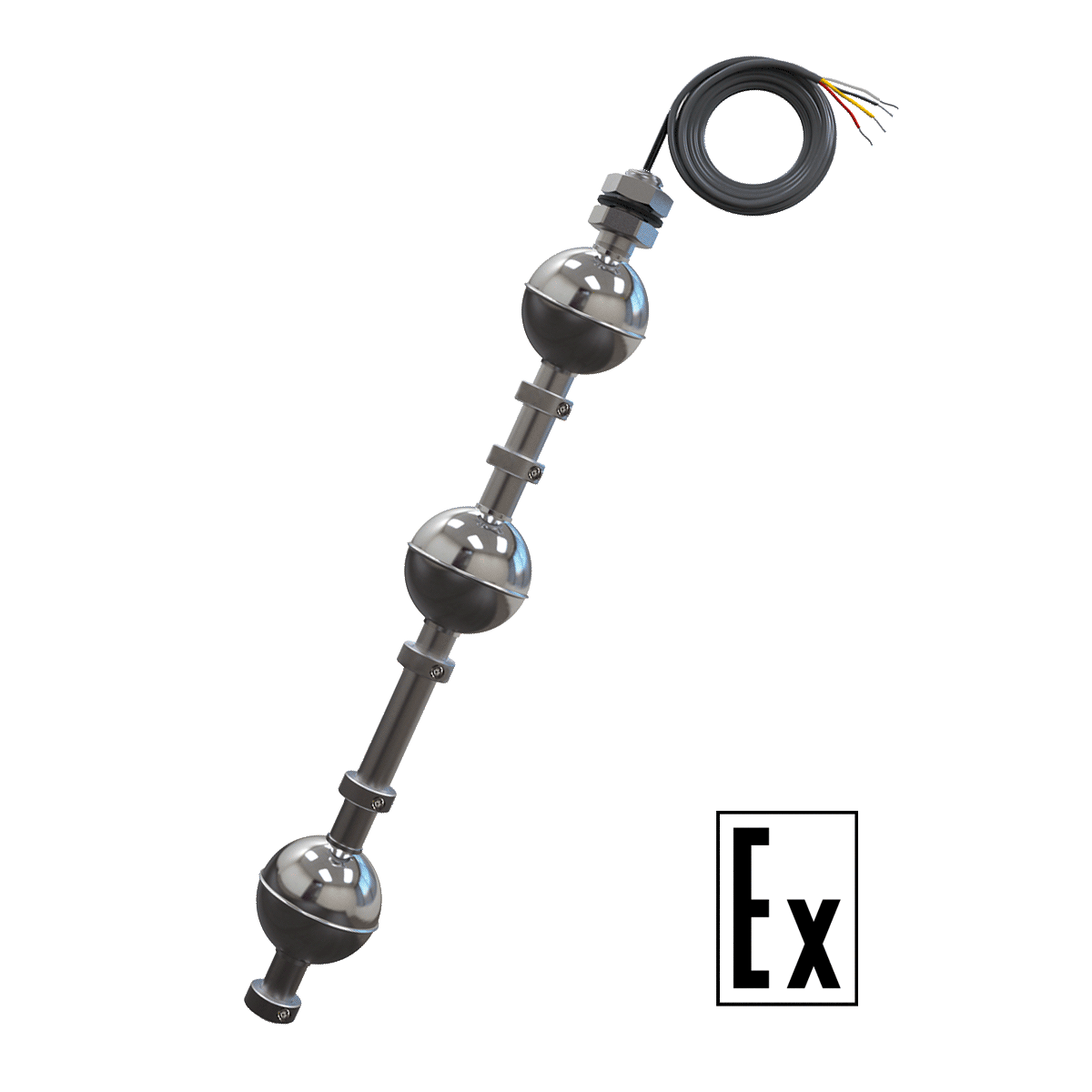

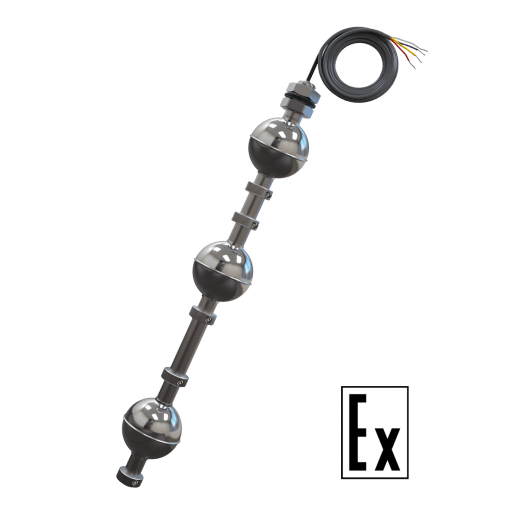

ПДУ-3.3-Ex |
Вертикальный |
Шарообразный |
3 000 мм |
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Основные технические характеристики:
|
Наименование параметра |
Значение |
||
|
ПДУ-1.Х |
ПДУ-2.Х |
ПДУ-3.Х |
|
|
Электрические параметры |
|||
|
Количество сигнализируемых уровней |
1 или 2 |
1; 2; 3 |
|
|
Максимальный коммутируемый ток, мА |
88 |
||
|
Максимальное коммутируемое напряжение, В |
31.8 |
||
|
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А |
1х106 |
||
|
Конструктивные параметры |
|||
|
Расположение оси крепежного отверстия датчика в резервуаре |
Горизонтальное |
Вертикальное |
|
|
Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 | |
|
Cостояние контактов датчика в нижнем положении поплавка: |
|||
|
для ПДУ-Х.1, ПДУ-Х.2, ПДУ-3.3 |
Нормально-разомкнутое |
||
| для ПДУ-Х.1.К, ПДУ-Х.2.К, ПДУ-3.3.К |
Нормально-замкнутое |
||
|
Плотность измеряемой среды, г/см3 |
0,70 |
0,65 | |
|
Температура контролируемой среды, °С |
-40...+105 |
||
|
Давление контролируемой среды, МПа |
1,6 |
2 | |
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
||
|
Степень защиты по ГОСТ 14254 |
IP68 |
||
|
Длина провода, м (не указывается при заказе) |
0,5 |
||
|
Длина кабельного вывода, м |
Значение кратное 1, минимальная длина 3 |
||
|
Искробезопасные параметры |
|||
|
Максимальное входное напряжение Ui, В |
31.8 |
||
|
Максимальный входной ток Ii, мА |
88 |
||
|
Максимальная внутренняя емкость Ci, мкФ |
0,08 |
||
|
Максимальная внутренняя индуктивность Li, мГн |
1 |
||
Меры безопасности
Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).
Характеристики:
Основные технические характеристики
|
Наименование параметра |
Значение |
||
|
ПДУ-1.Х |
ПДУ-2.Х |
ПДУ-3.Х |
|
|
Электрические параметры |
|||
|
Количество сигнализируемых уровней |
1 или 2 |
1; 2; 3 |
|
|
Максимальный коммутируемый (постоянный или переменный) ток, А |
0,5 |
2 |
|
|
Максимальное коммутируемое (постоянное или переменное) напряжение, В |
180 |
300 |
|
|
Максимальная коммутируемая мощность, Вт |
10 |
30 |
|
|
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А |
1х106 |
||
|
Конструктивные параметры |
|||
|
Расположение оси крепежного отверстия датчика в резервуаре |
Горизонтальное |
Вертикальное |
|
|
Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 |
|
|
Cостояние контактов датчика в нижнем положении поплавка: |
|||
|
для ПДУ-Х.1-ЕХ, ПДУ-Х.2-ЕХ, ПДУ-3.3-ЕХ |
Нормально-разомкнутое |
||
|
для ПДУ-Х.1.К-ЕХ, ПДУ-Х.2.К-ЕХ, ПДУ-3.3.К-ЕХ |
Нормально-замкнутое |
||
|
Плотность измеряемой среды, г/см3 |
0,70 |
0,65 |
|
|
Температура контролируемой среды, °С |
-40...+105 |
||
|
Давление контролируемой среды, МПа |
1,6 |
2 |
|
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
||
|
Степень защиты по ГОСТ 14254 |
IP68 (погружная часть) IP65 (внешняя часть) |
||
|
Длина кабельного вывода, м |
1...120 м |
||
|
Искробезопасные параметры |
|||
|
Максимальное входное напряжение Ui, В |
35 |
||
|
Максимальный входной ток Ii, мА |
100 |
||
|
Максимальная внутренняя емкость Ci, мкФ |
0,03 |
||
|
Максимальная внутренняя индуктивность Li, мГн |
0,3 |
||
Меры безопасности
Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).
