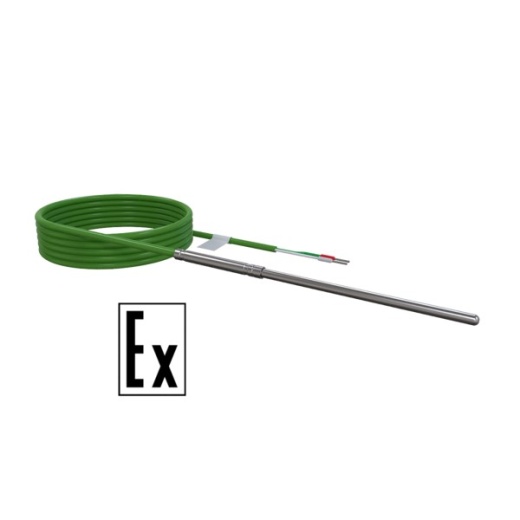

ДТПХхх4 термопары на основе КТМС с кабельным выводом EXIA

КУПИТЬ

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Если не нашли свою модификацию, обратитесь к инженеру.

Подробности

Характеристики

Для технической консультации обращайтесь к инженерам:
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 ⁰C, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017.

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Exi

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х 0Ex ia IIC T600°C Ga X
0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6, Т600	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков
Ex ia IIIC T₂₀₀80°C…T₂₀₀600°C Da X
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIIC	Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт
T₂₀₀80°C…T₂₀₀600°C	Максимальная температура поверхности со слоем пыли толщиной 200 мм
Da	Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Показатели надежности

Вероятность безотказной работы	Температура применения, °С	Гарантийный срок эксплуатации	Средний срок службы, не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600...+900	2 года	4 года
0,95 за 8 000 часов	+900…+1100	1 год	2 года
Не нормируется	+1100...+1300	-	-
ДТПL на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов	-40...+600	5 лет	10 лет
0,95 за 16 000 часов	+600…+800	2 года	4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Параметры предельных состояний ДТПХ ХХ4 EXI

Температурный класс/ максимальная температура поверхности	Т6/80 °С	Т5/95 °С	Т4/130 °С	Т3/195 °С	Т2/290 °С	Т1/440 °С	600 °С
Температура окружающей и контролируемой среды, не более	80 °С	95 °С	130 °С	195 °С	290 °С	440 °С	600 °С
Температура окружающей среды	80 °С	90 °С	120 °С	175 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура – кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	174	D = 2,0 мм D1 = 10 мм	ДТПК сталь AISI321 (-40…+400 °C) ДТПL сталь 12Х18Н10Т (-40…+400 °С)	60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	184	D = 3,0 мм D1 = 10 мм	ДТПК сталь AISI 321 (-40…+400 °C)	60, 80, 100, 120, 160, 200, 250, 320
	444	D = 4,5 мм	ДТПК сталь AISI310 (-40…+900 °C) ДТПJ сталь AISI316 (-40…+600 °C) ДТПN сплав Nicrobell D (-40…+1250 °C)	60, 100...30000, кратно 10
	454	D = 1,5 мм	ДТПК сталь AISI321 (-40…+800 °C) ДТПК сталь 12Х18Н10Т (-40…+600 °C)
	334	D = 2,0 мм	ДТПК сталь AISI321 (-40…+800 °C)
	344	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI321 (-40…+800 °C) ДТПJ сталь AISI316 (-40…+600 °C)
	464	D = 3,0 мм D1 = 7,2 мм БС7	ДТПL сталь 12Х18Н10Т (-40…+400 °С) ДТПК сталь AISI321 (-40…+400 °C) ДТПJ сталь AISI316 (-40…+400 °C)	10...100, кратно 10
	234	D = 4,5 мм D1 = 12,5 мм БС12	ДТПJ сталь AISI316 (-40…+400 °C) ДТПК сталь AISI310 (-40…+400 °C)	10...100, кратно 10
	364	D = 1,5 мм	ДТПК сталь AISI321 (-40…+800 °C)	60, 100...30000, кратно 10
	374	D = 2,0 мм	ДТПК сталь AISI321 (-40…+800 °C)
	384	D = 3,0 мм	ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)
	284	D = 4,5 мм	ДТПJ сталь AISI316 (-40…+600 °C) ДТПN сплав Nicrobell D (-40…+1250 °C) ДТПК сталь AISI310 (-40…+900 °C)
	394	D=3,0 мм	ДТПJ сталь AISI 316 (-40...+750 оС) ДТПК сталь AISI 321 (-40 (0)....+800 оС)**
	724	D = 3,0 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40…+800 °C) ДТПJ сталь AISI 316 (-40…+750 °C)	10...500, кратно 10

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

**Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный К 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХА

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХК

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка

Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель

2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

3,0/4,5

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов: 0,5 мм

Изоляция нить К11С6

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный N 2×0,35 СС 4,6 мм

Многожильный

Сечение проводов 0,35 мм²

Изоляция – термостойкий силикон

-40…+200 °С

4,6 мм

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение

Наименование

Описание

Температурный диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – термостойкий силикон

Провод термопарный J 2×0,22 СС 4,2 мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция и наружная оболочка –

термостойкий силикон

-40…+200 °С

4,2 мм

1 – термоэлектродная проволока

2 – стекловолокно

3 – экран (сталь AISI 304)

Провод термопарный ЖК×2 0,22 ННЭ 3,3мм

Многожильный

Сечение проводов 0,22 мм²

Изоляция – стекловолокно

Наружная оболочка –

экран стальной AISI304

-40…+400 °С

3,3 мм

Характеристики:

Характеристика	Значение
Характеристика	ДТПLхх4	ДТПКхх4	ДТПJхх4	ДТПNхх4
Номинальная статическая характеристика (НСХ)	ТХА (L)	ТХА (К)	ТЖК (J)	ТНН (N)
Рабочий диапазон преобразования	-40...+400 °С	-40...+600 °С -40...+800 °С -40...+900 °С	-40...+400 °С -40...+750 °С	-40…+1000 °С -40…+1250 °С
Класс допуска	2	1
Условное давление, не более	0,1…6,3 МПа, в зависимости от конструктивного исполнения
Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный; неизолированный
Диаметр КТМС	3,0 мм	1,5 мм 2,0 мм 3,0 мм 4,5 мм	3,0 мм 4,5 мм	4,5 мм
Показатель тепловой инерции, с, не более:
- с изолированным рабочим спаем	4
- с неизолированным рабочим спаем	3
Степень защиты по ГОСТ 14254	IP67
Материал защитной оболочки КТМС	сталь 12Х18Н10Т	сталь 12Х18Н10Т сталь AISI321 сталь AISI310	сталь AISI316	сплав Nicrobell D
Маркировка взрывозащиты	0 Ex ia IIC T1...T6
Параметры искробезопасных электрических цепей	U_i=10,2 В; I_i=200 мA; L_i=0,75 мГц; С_i=2,75 мкФ

КАРТА ЗАКАЗА..pdf

193,7 Кб

Руководство по эксплуатации ДТП

16,1 Мб

Описание типа СИ ДТП

3,6 Мб

Сертификат промышленной безопасности на ДТП

11,1 Мб

Сертификат взрывозащиты для ДТП в исполнении "сенсор"

2,6 Мб

Свидетельство о типовом одобрении ДТП

3,6 Мб

Сертификат средств измерений ДТП

217,9 Кб

Сертификат средств измерений ДТП

214 Кб

Сертификат средств измерений ДТП

180,3 Кб

Отказное письмо на ДТП сенсор

516 Кб

Выписка из реестра Минпромторг для ДТП

326,9 Кб
