Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Конструктивные исполнения
|
Конструктивное исполнение |
Модель |
Параметры |
Материал защитной арматуры (диапазон температур) |
Длина монтажной части L*, мм |
|
015 |
D = 8 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
025 |
D = 10 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C),
сталь 10Х23Н18 |
||
Подвижный штуцер |
035 |
D = 8 мм, M = 20×1,5 мм**, S = 22 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C) |
|
|
045 |
D = 10 мм, M = 20×1,5 мм**, S = 22 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C),
сталь 10Х23Н18 |
||
|
Подвижный штуцер |
055 |
D = 10 мм, M = 20×1,5 мм**, S = 22 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C) |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
065 |
D = 8 мм, M = 20×1,5 мм**, S = 27 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
|
075 |
D = 10 мм, M = 20×1,5 мм**, S = 27 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C),
сталь 10Х23Н18 |
||
|
085 |
D = 10 мм, M = 27×2 мм**, S = 32 мм |
|||
Подвижный штуцер |
095 |
D = 10 мм, M = 20×1,5 мм**, S = 22 мм |
ДТПК: сталь 12Х18Н10Т (-40…+800 °C)
|
|
|
105 |
D = 8 мм, M = 20×1,5 мм**, S = 27 мм |
||
Подвижный штуцер |
185 |
D = 10 мм, M = 22×1,5 мм**, S = 27 мм |
||
|
195 |
D = 10 мм, M = 22×2 мм**, S = 27 мм |
|||
Подвижный штуцер |
205 |
D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм |
||
|
215 |
D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм |
|||
|
265 |
D = 6 мм, M = 22×1,5 мм**, S = 27 мм |
||
|
275 |
D = 3 мм D = 4,5 мм |
ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 4,5 мм; 3 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм |
60...30000, кратно 100
|
Подвижный штуцер |
285 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
Подвижный штуцер |
295 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
Подвижный штуцер |
365 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

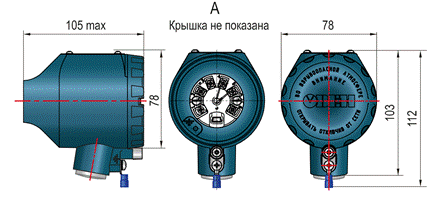

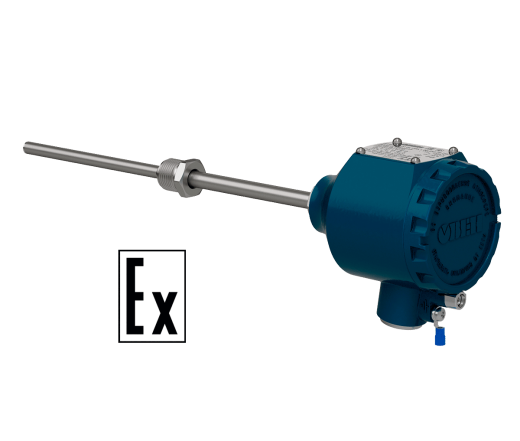

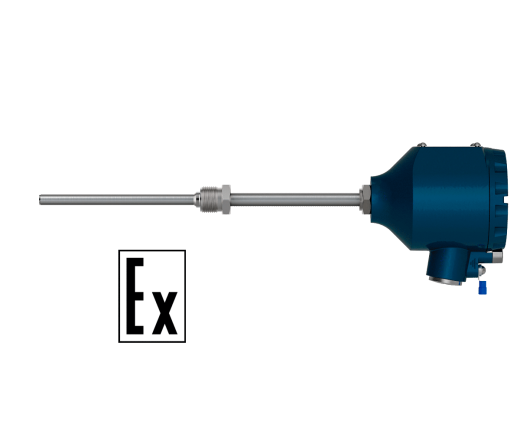

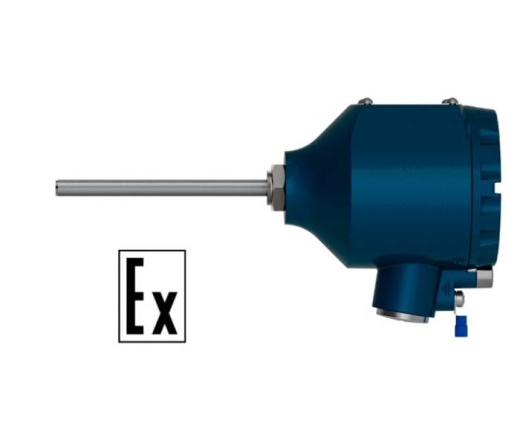

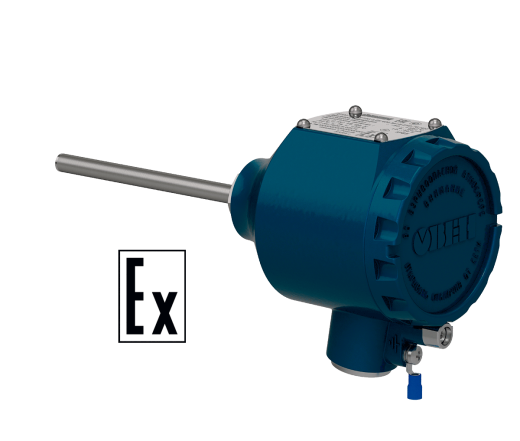

Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD
|
ДТПХхх5Д.И головка EХD, металлическая |
|
|
|
Кабельный ввод М20×1,5 |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
|
Обозначение температурного класса |
Максимальная температура поверхности, °С |
Температура окружающей среды, ˚С |
|
Т1 |
440 |
-40... +80 |
|
Т2 |
290 |
|
|
Т3 |
195 |
|
|
Т4 |
130 |
|
|
Т5 |
95 |
-40... +60 |
|
Т6 |
80 |
-40... +55 |
Характеристики:
|
Наименование |
Значение |
|||
|
ДТх-И.EXD |
ДТх-И.EXD-H |
|||
|
Питание |
||||
|
Номинальное значение напряжения питания (постоянного тока), В |
24 |
|||
|
Диапазон допустимых напряжений питания (постоянного тока), В |
8…35 |
8…30 |
||
|
Максимальная мощность потребления, Вт |
0,8 |
|||
|
Защита от обратной полярности напряжения питания |
есть |
|||
|
Выходной сигнал |
||||
|
Диапазон выходного тока, мА |
4…20 |
|||
|
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 |
|||
|
Вид зависимости «ток от температуры» |
линейная |
|||
|
Диапазон преобразования температур |
определяется при заказе |
|||
|
Диапазон допустимых сопротивлений нагрузки, Ом * |
0…1170 |
250…956 |
||
|
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 |
|||
|
Интерфейс HART |
нет |
есть |
||
|
Конструкция |
||||
|
Взрывозащита корпуса датчика |
1Ex d llC T6 Gb X |
|||
|
Способ контакта с измеряемой средой |
погружаемый |
|||
|
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 |
|||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+ 80 °С | |||
|
Надежность |
||||
|
Средняя наработка на отказ, ч, не менее |
15 000 |
|||
| Средний срок службы при номинальной температуре применения, лет, не менее: | ||||
|
– для ДТП-И.EXD |
8 |
|||
| – для ДТС-И.EXD | 10 | |||
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
