Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10784067 до 16.02.2031
Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.
Типы исполнений датчиков и назначение

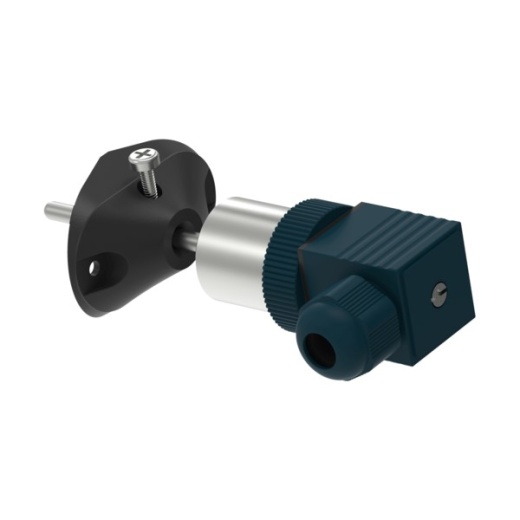

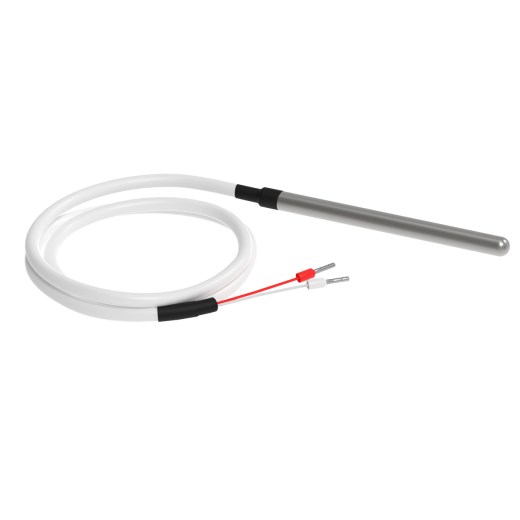

Канальные датчики температуры
Измерение температуры воздуха в канале воздуховода:
- монтаж на стенку воздуховода с помощью пластикового фланца
- глубина погружения регулируется перемещением фланца и зависит от длины монтажной части
- длина монтажной части от 50 до 1000 мм

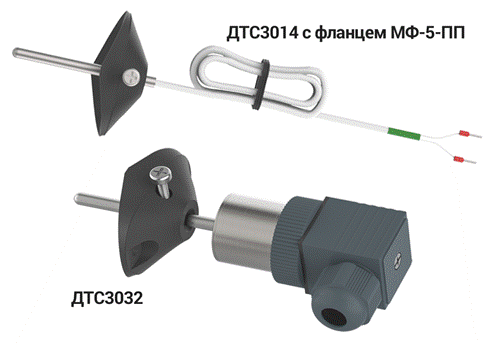

- ДТС3032 в комплекте с фланцем
* фланец МФ-5-ПП заказывается отдельно для модели ДТС3014.

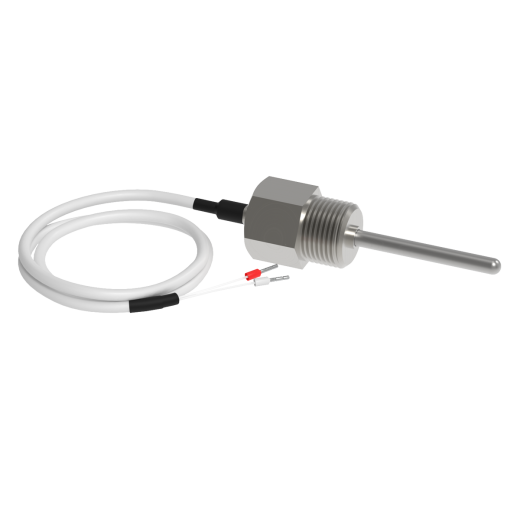

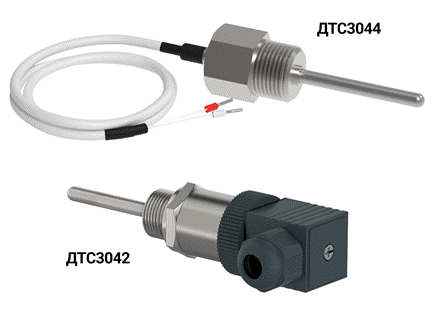

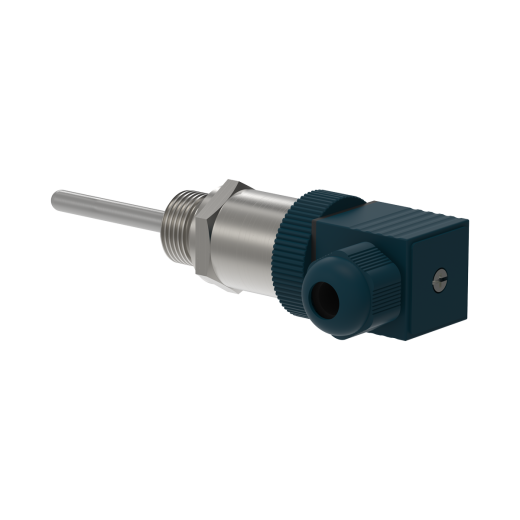

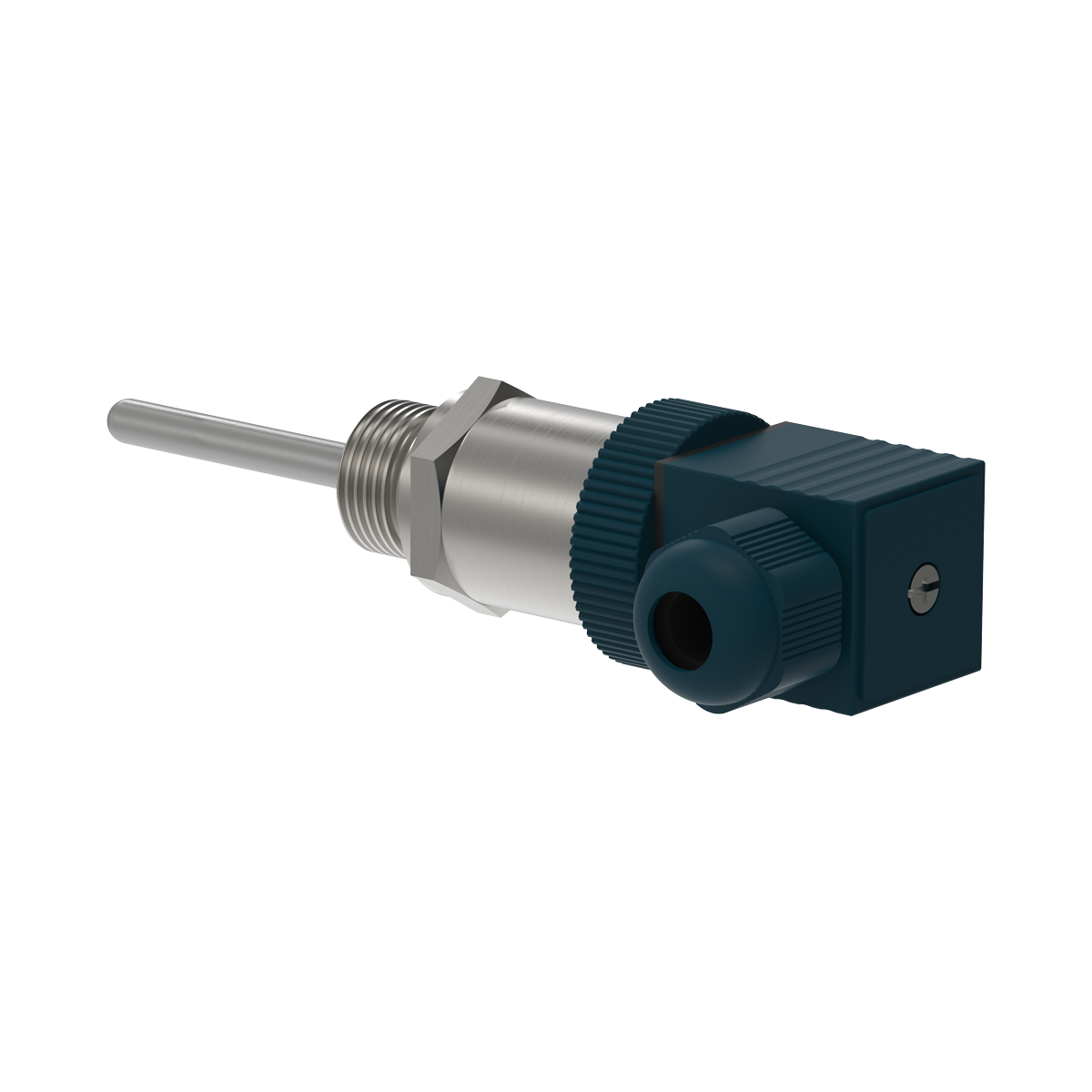

Погружные (врезные) датчики температуры
Измерение температуры теплоносителя в прямом и обратном трубопроводе:
- приварной штуцер
- тип резьбы: R1/2; G1/2; G1/4; М20х1,5; М16х1,5 и др.
- длина монтажной части от 60 до 2000 мм
- монтаж в трубопровод с помощью арматуры (защитных гильз и монтажных бобышек)

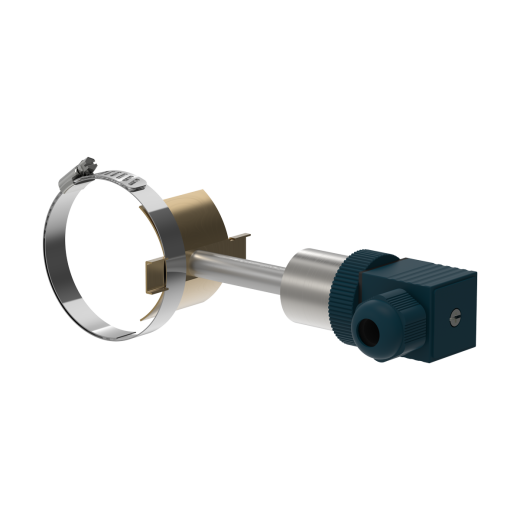

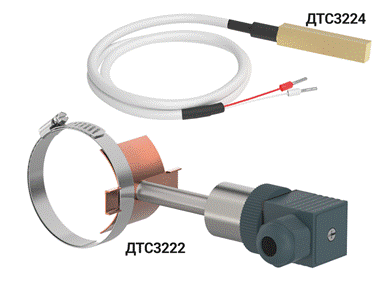

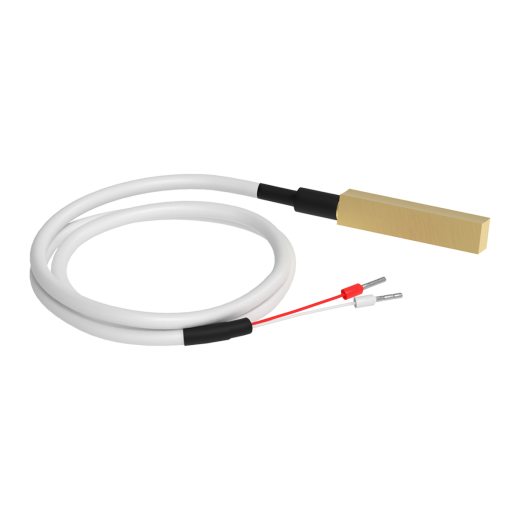

Накладные датчики температуры
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):
- материал контактирующей части конструкции: латунь и медь
- для трубопроводов диаметром от 20 до 200 мм
- монтаж с помощью хомутов либо стяжек
- в комплекте с ДТС3222 – два хомута
- ДТС3224 поставляется без хомутов

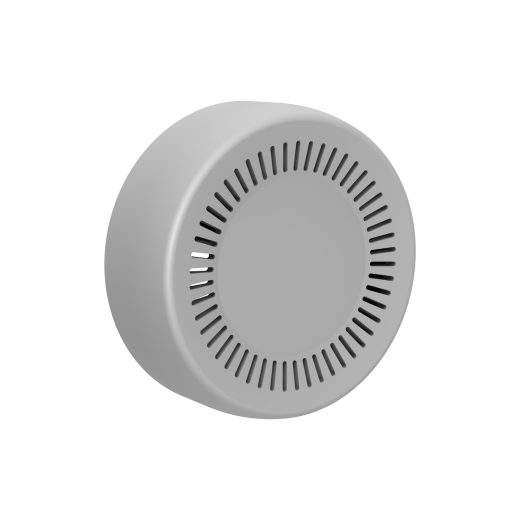

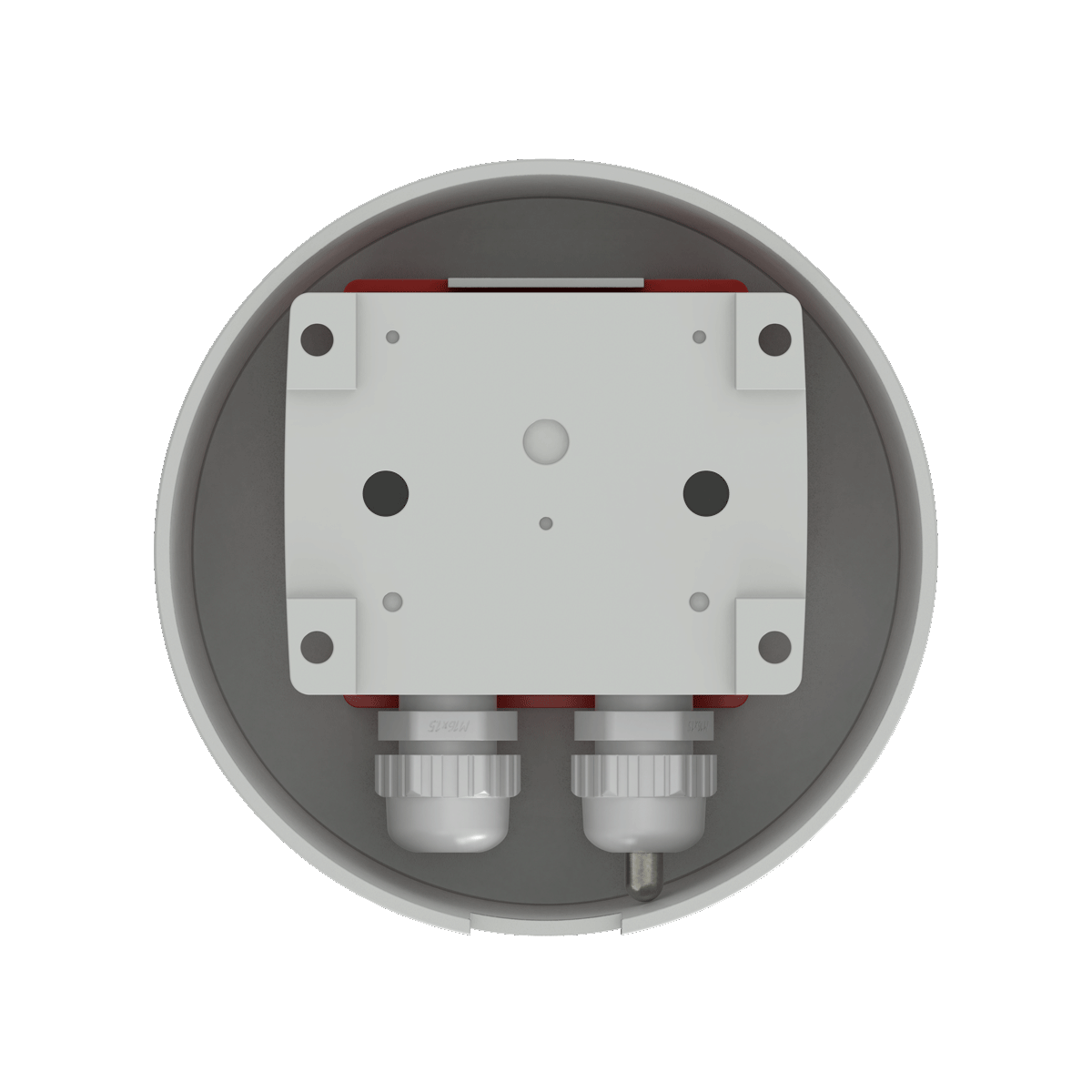

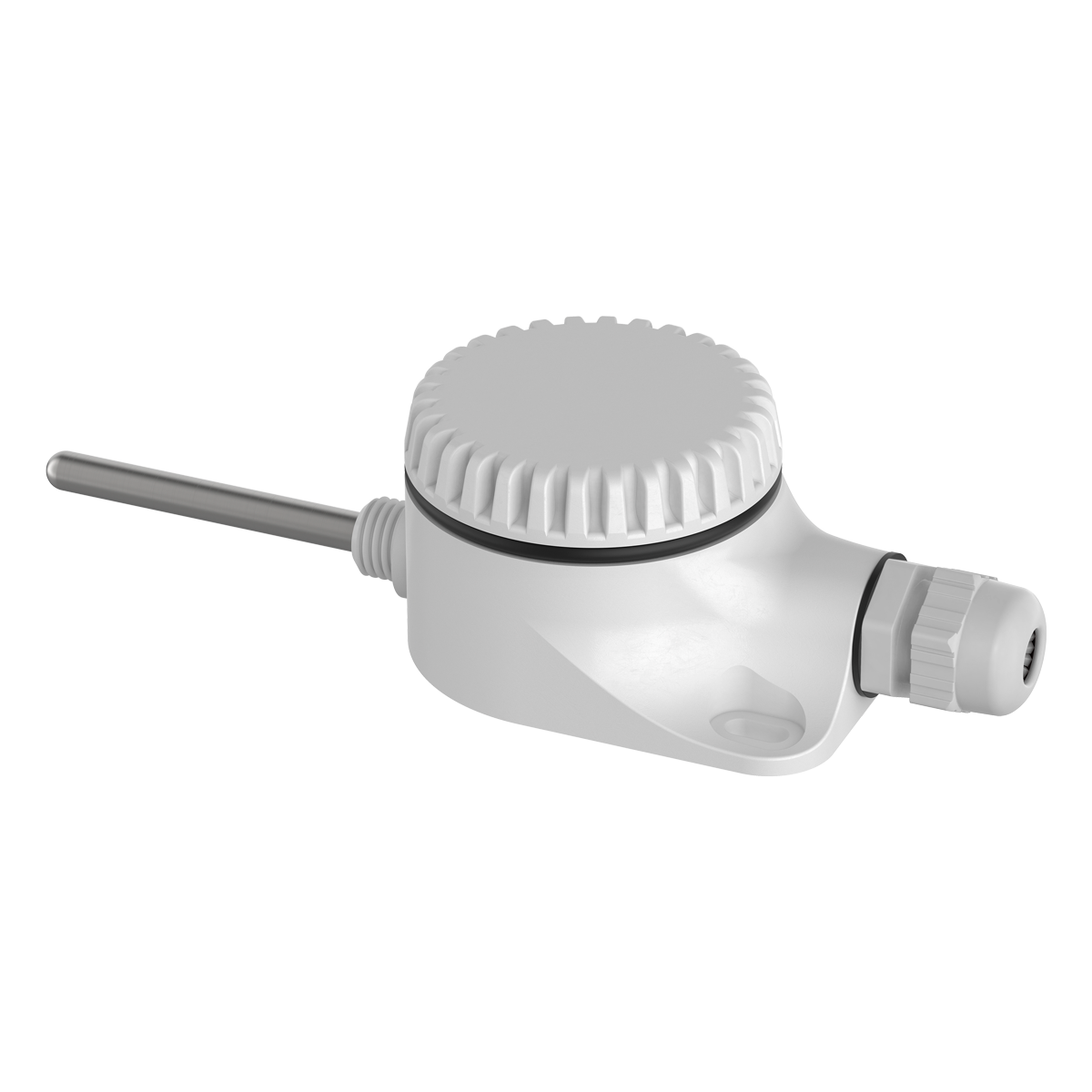

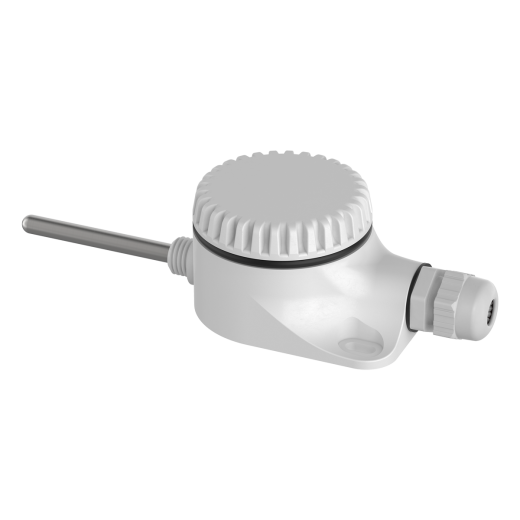

Измерение температуры окружающего воздуха
Измерение температуры окружающего воздуха:
- монтаж на стену

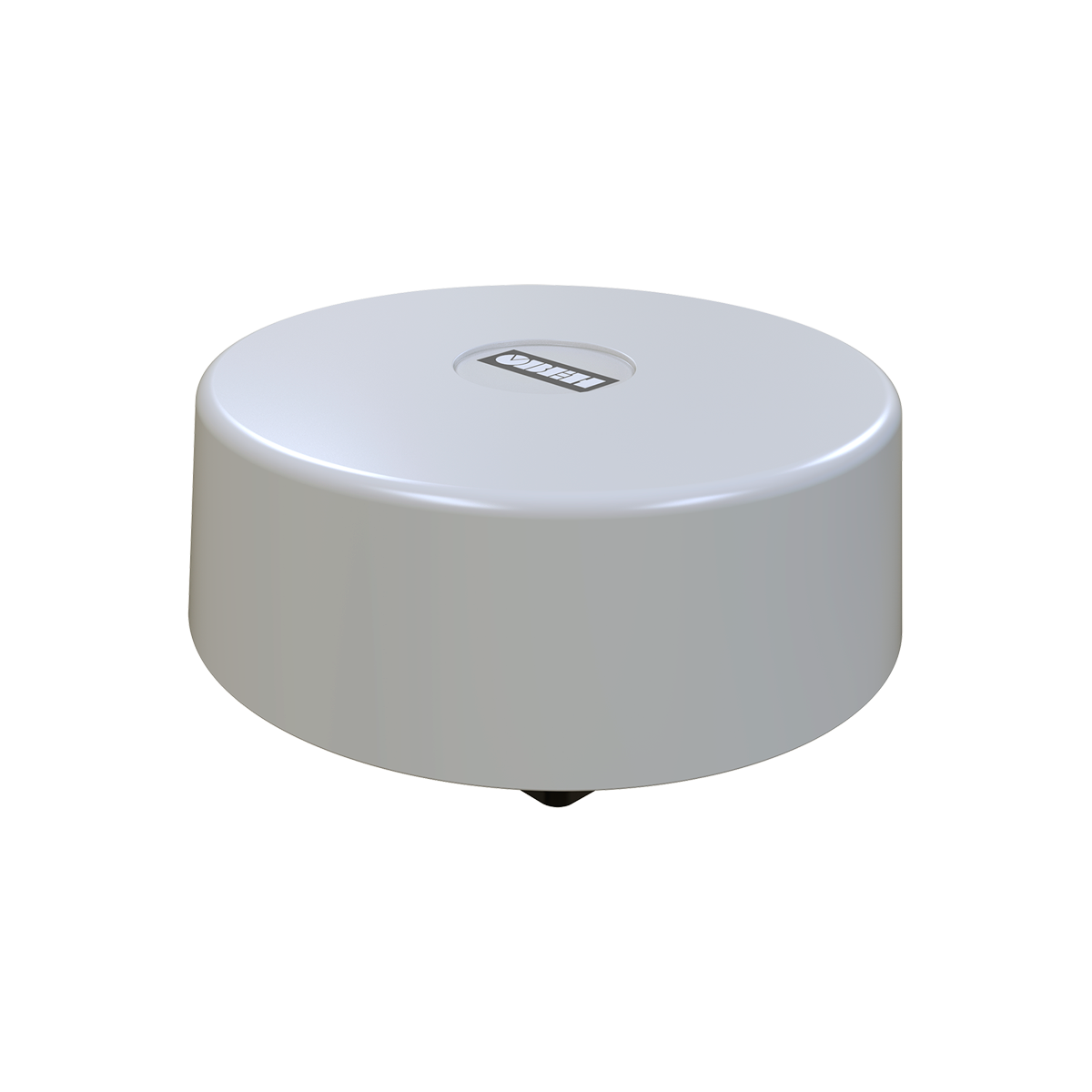

- дополнительно экран защиты от солнечных лучей

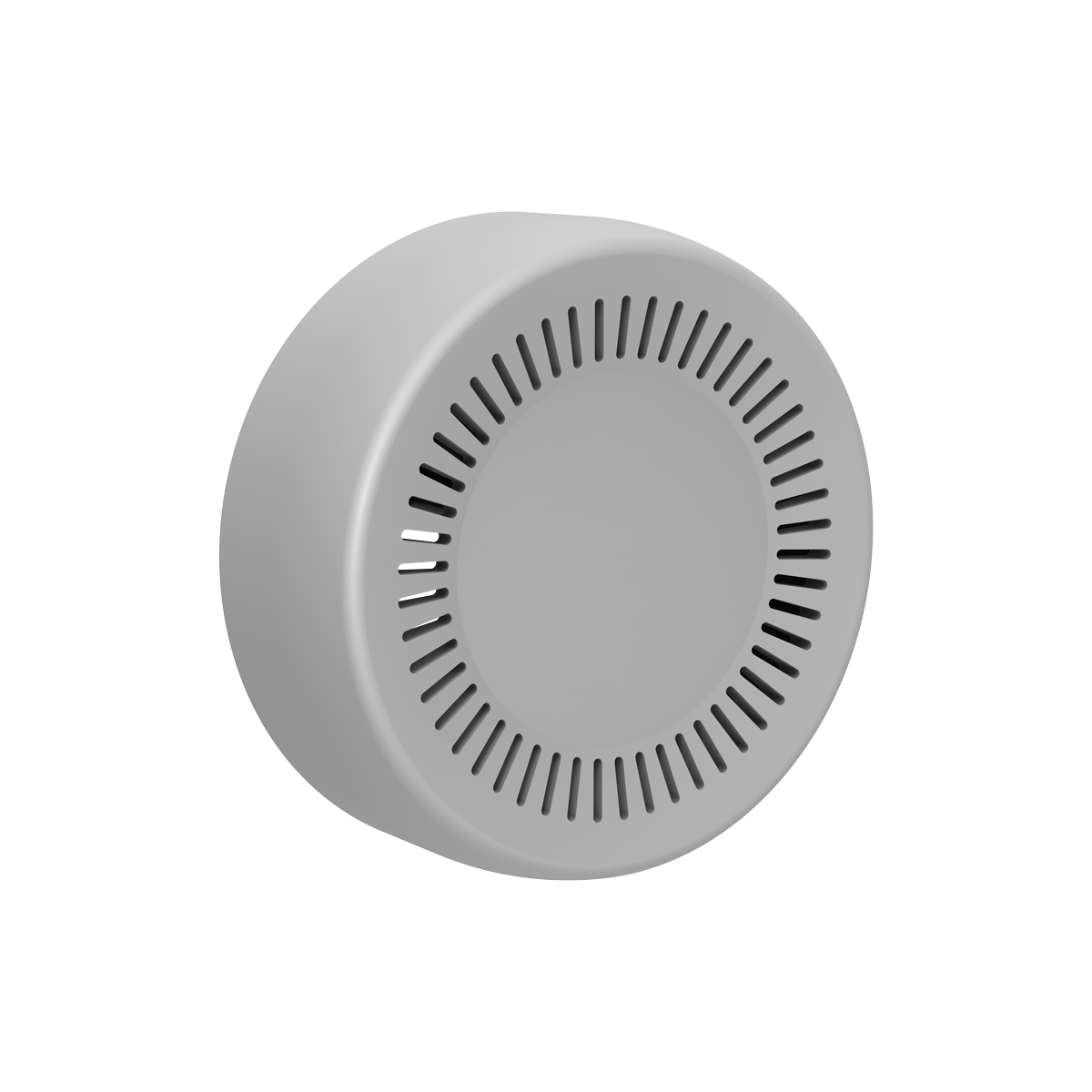

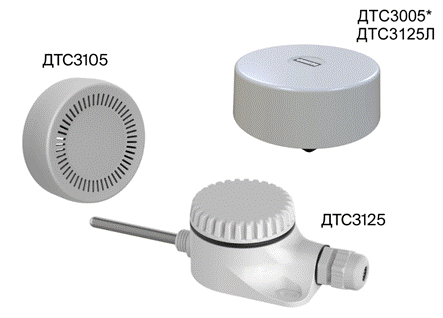

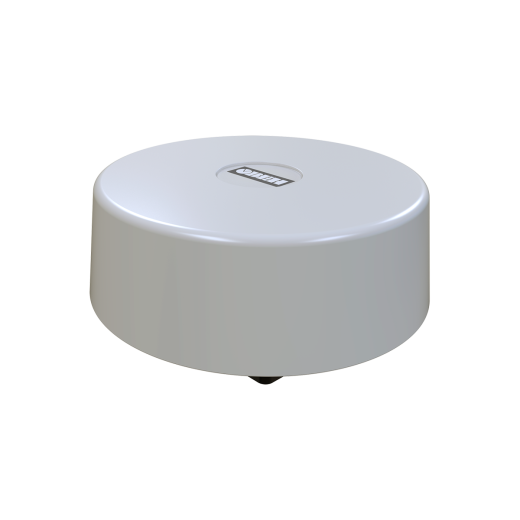

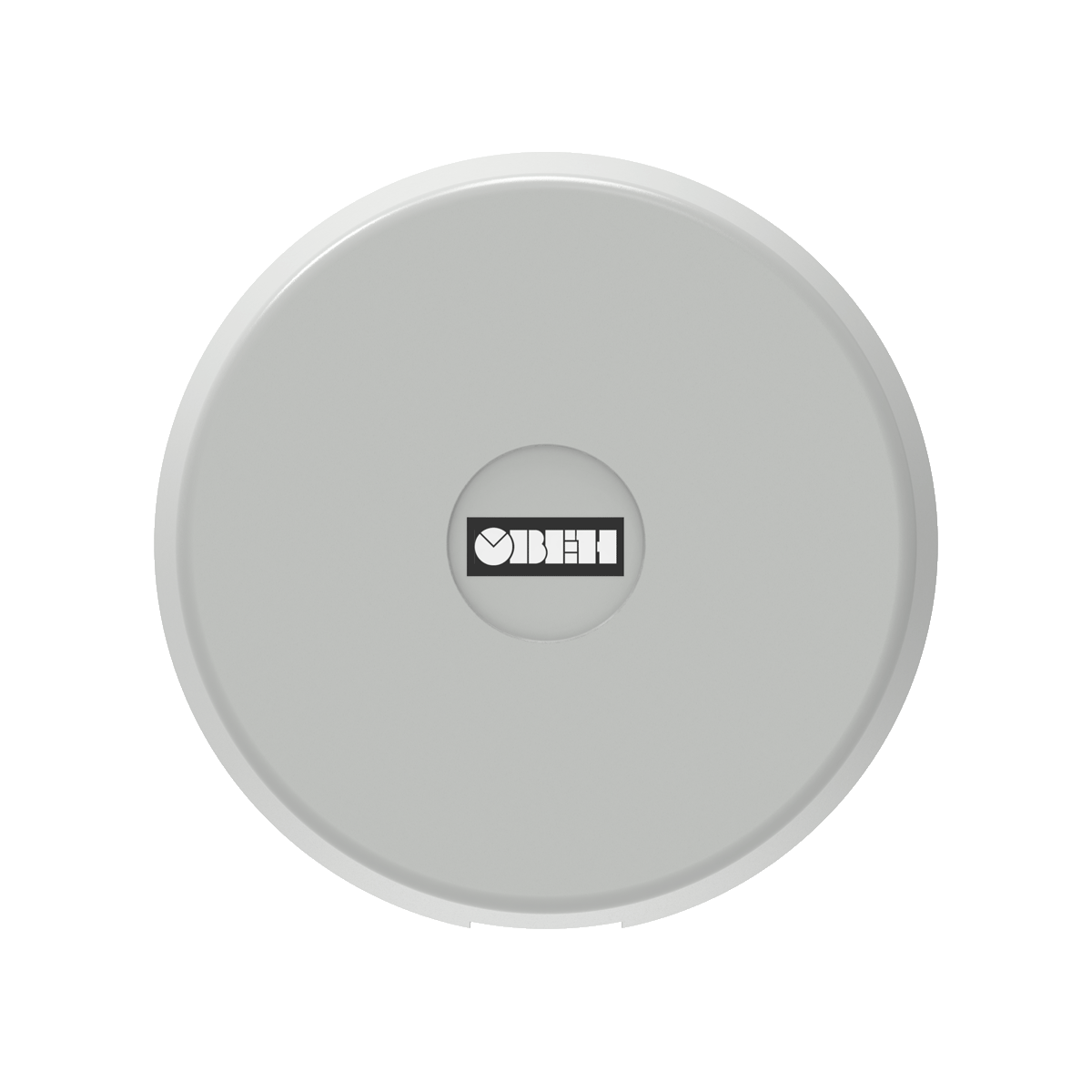

- «быстрый» комнатный датчик ДТС3105 с IP20
- *ДТС3005 НСХ: 50М, РТ100, РТ1000
(не является средством измерения, в процессе снятия с продаж).
Области применения
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
Отличительные особенности
- Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
- Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
- Произведено в РФ.
Основные характеристики
- Диапазон измеряемых температур: -50…+250 °С.
- Температура окружающего воздуха: -50…+85 °С
- Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
- Класса допуска: А, В.
- Погрешность 1 % (для NTC).
Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТС3ххх нормирующий преобразователь НПТ-5.
Характеристики:
Конструктивные исполнения датчиков ДТС3ххх
|
Конструктивное исполнение |
Модель |
Длина монтажной части, L |
Материал защитной арматуры |
Степень защиты |
|
D = 5 мм |
3014 |
от 50 до 250 |
12Х18Н10Т |
IP54 (кабель Э-экранированный) IP67 (кабель ЭС либо С - в силиконовой оболочке) |
|
|
3224 |
43 |
латунь |
|
|
D = 5 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. |
3044 |
от 60 до 320 |
12Х18Н10Т |
|
|
D = 6 мм М – тип штуцера: 20×1,5; G1/2; R1/2 и др. |
3042 |
от 60 до 2000 мм |
12Х18Н10Т |
IP65 |
|
|
3222 |
50, 80, 120 |
12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.) |
|
|
D = 5 мм |
3032 |
от 60 до 1000 |
12Х18Н10Т, фланец в комплекте |
|
|
D = 6 мм
|
3125 |
60, 80, 100 |
12Х18Н10Т |
|
|
Модель ДТС3005 не является средством измерения. |
3005 НСХ: 50М, РТ100, РТ1000 Диапазон измеряемых температур: -40…+85 0С |
- |
- |
IP54 |
|
|
3105 |
- |
- |
IP20 |
|
|
3125Л |
- |
Корпус – пластик АБС Монтажная часть – 12Х18Н10Т |
IP65 |
1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:
- для 100М, Рt100 – не более 320 мм;
- для Рt1000 – не более 3200 мм;
- для NTC3k – не более 17000 мм;
- NTC10k и NTC20k – не более 20000 мм;
- модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.
При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:
- для 50М - не более 200 мм;
- для100М, Рt100 - не более 630 мм;
- для NTC - без ограничений.
Конструктивное исполнение узлов коммутации ДТС3ххх
|
ДТС3125 |
ДТС3хх2 с DIN 43650 |
|
|
|
|
Кабельный ввод М16×1,5 |
Кабельный ввод PG11 |
|
Диаметр подключаемого кабеля от 4 до 8 мм |
|
|
ДТС3хх4 с кабельным выводом* |
|
|
IP54 |
IP67 |
|
Кабель вклеен в корпус
|
Кабель обжат** корпусом
|
|
Э – экранированный без оболочки |
ЭС – экранированный в силиконовой оболочке |
|
С – без экрана в силиконовой оболочке |
|
|
Узел кабельного ввода дополнительно изолируется термоусадкой |
|
*Кабели к ДТС3хх4 поставляются только в составе ДТС в качестве кабельного вывода. (Кабели к ДТС)
**Длина обжима не более 10 мм.

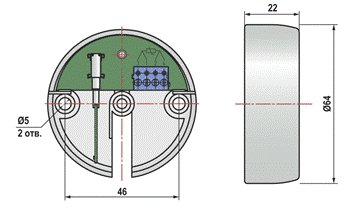

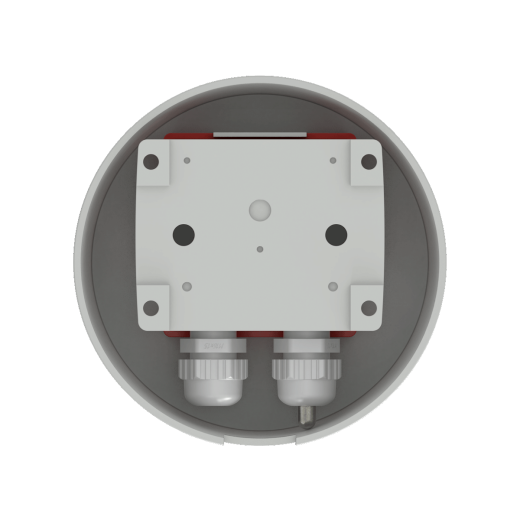

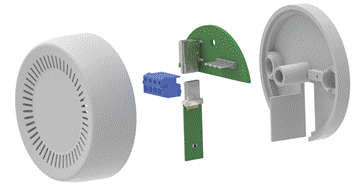

Конструктивное исполнение узлов коммутации ДТС3105
Технические характеристики
|
Характеристика |
Значение |
||||||||
|
ДТС3014, ДТС3224, ДТС3044 |
ДТС3222, ДТС3032, ДТС3042, ДТС3125 |
ДТС3105 |
|||||||
|
НСХ |
50М, 100М |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
50М, 100М |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
Pt100, Pt1000 |
NTC3k, NTC10k, NTC20k |
|
|
Диапазон измеряемых температур |
Класс допуска А |
— |
-30…+250 °C |
— |
— |
-30…+250 °C для ДТС3125: -30…+100 °C |
— |
- |
- |
|
Классы допуска В |
-50…+150 °C |
-50…+250 °C |
-50…+180 °C для ДТС3125: -40…+100 °C |
-50…+250 °C для ДТС3125: -40…+100 °C |
-40…+100 |
||||
|
1 |
— |
-40…+120 °C |
— |
-40…+120 °C (кроме ДТС3125) Для ДТС3125: -40…+100 °C |
- |
-40…+100 |
|||
|
Время термической реакции |
10…30 с |
||||||||
|
Количество чувствительных элементов |
1 |
||||||||
|
Схема внутренних соединений проводников |
Двухпроводная, трехпроводная, четырехпроводная** |
||||||||
|
Условное давление |
Не более 0,6 МПа |
||||||||
|
Исполнение сенсора относительно корпуса |
Изолированный |
||||||||
|
Длина кабельного вывода |
0,2 м – стандарт; до 20 м – по заказу |
– |
|||||||
|
Исполнение коммутационной головки |
– |
Пластмассовая |
|||||||
|
Способ монтажа |
Без резьбы: ДТС3014, ДТС3224, ДТС3222 Фланец: ДТС3032 Настенный ДТС3125, ДТС3105 С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042** |
||||||||
|
Материал защитной арматуры |
12Х18Н10Т, латунь |
12Х18Н10Т, медь |
- |
||||||
|
Степень защиты согласно ГОСТ 14254 |
IP54, IP67 |
IP65 |
IP20 |
||||||
|
Средняя наработка на отказ, не менее |
35 000 ч |
||||||||
|
Условия эксплуатации узлов коммутации |
-50…+85 ⁰С относительная влажность до 98 % |
+85 ⁰С |
|||||||
* для ДТС3105 только четырехпроводная схема.
** Возможны другие типы резьбы.
