Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.
Рекомендуется применять заслонки регулирующие в комплекте с запорной арматурой (отсечными клапанами, задвижками, кранами и др.)
МАТЕРИАЛ КОРПУСА: АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ: У3.1 (-30...+50 °C).МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ: 6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ: -60...+120 °C.
СТЕПЕНЬ ЗАЩИТЫ: общепромышленное исполнение - IP65.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ: 200 000.
ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ: 120 с
ДИАПАЗОН РЕГУЛИРОВАНИЯ: от 5 % до 100 % от номинального расхода;
УГОЛ ПОВОРОТА ЗАСЛОНКИ: макс. 90°
МОНТАЖНОЕ ПОЛОЖЕНИЕ: на горизонтальных и вертикальных трубопроводах.
МОДИФИКАЦИИ:
Заслонки регулирующие дроссельного типа DN 15-25 с электроприводом (пропорциональное регулирование, привод SP MIKRO)

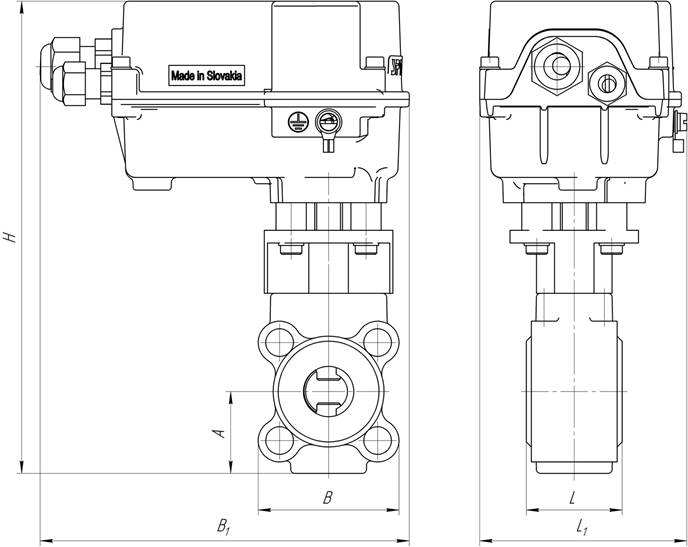

Габаритные и присоединительные размеры заслонок регулирующих дроссельного типа DN 15-25 с электроприводом (пропорциональное регулирование, привод SP MIKRO)
|
Наименование заслонки |
DN |
Диапазон присоединительного давления, МПа |
Размеры, мм |
Масса, кг |
|||||||
|
L |
L1 |
B |
B1 |
H |
A |
D |
d |
||||
|
ЗР½-6 В ПР. (SP MIKRO) |
15 |
0...0,6 |
38 |
83 |
56 |
142 |
188 |
32,5 |
55 |
11 |
2,7 |
|
ЗР¾-6 В ПР. (SP MIKRO) |
20 |
0...0,6 |
63 |
146 |
193 |
35 |
65 |
2,8 |
|||
|
ЗР1-6 В ПР. (SP MIKRO) |
25 |
0...0,6 |
70 |
149 |
198 |
37,5 |
75 |
2,9 |
|||
Электроприводы SP MIKRO являются полными аналогами применяемых приводов SP0, SP1, SP2 с уменьшенными габаритами и крутящим моментом. Электроприводы SP MIKRO управляются подачей напряжения питания 220В и 24В переменного тока и имеют сигнал обратной связи 2000 Ом, 100 Ом или 4…20 мА.
|
Тип датчика положения обратной связи |
Номинальный диаметр заслонки |
Напряжение питания |
Обозначение электропривода производства Regada (Словакия) |
|
Реостатный 2000 Ом |
DN 15 - 25 |
220 В, 50 Гц |
SР MIKRO 260.0-01 BFS/04 |
|
24 В, 50 Гц |
SР MIKRO 260.0-31 BFS/04 |
||
|
Реостатный 100 Ом |
220 В, 50 Гц |
SР MIKRO 260.0-01 BBS/04 |
|
|
24 В, 50 Гц |
SР MIKRO 260.0-31 BBS/04 |
||
|
Токовый 4...20 мА |
220 В, 50 Гц |
SР MIKRO 260.0-01 BSS/04 |
|
|
24 В, 50 Гц |
SР MIKRO 260.0-31 BSS/04 |
На складе предприятия имеются все типы электроприводов SP MIKRO и заказы будут выполняться в стандартные сроки.
Обозначение для заказа заслонки регулирующей дроссельного типа номинальным диаметром DN 25 (1 дюйм) на рабочее давление 0,6 МПа, напряжение питания 220 В, 50 Гц, пропорциональное регулирование с датчиком положения реостатного типа сопротивлением 2000 Ом, климатическое исполнение У3.1:
Заслонка регулирующая ЗР1-6 В ПР. 2000 Ом, У3.1, 220 В, 50 Гц (электропривод SР MIKRO 260.0-01 BFS/04).
